냉각탑
물이 식는 길, 열이 나가는 길

장비에서 열을 받아 온 물은 어디로 들어오고, 공기는 내부의 어떤 틈을 지나갈까요? 전체 모습에서 시작해 물과 공기가 만나는 표면, 수조의 배관, 온도와 수질의 변화까지 이어서 살펴봅니다.

개방형향류유인통풍필름형 충전재 · 직결 팬 예

공통 원리를 이해하는 자료입니다. 실제 장비의 구성과 작업 절차는 해당 모델의 도면·매뉴얼과 현장 안전 절차를 따릅니다.

전체 모습에서 시작하기

외함 안에는 물길과 공기길이 겹쳐 있습니다

냉각탑은 수랭식 냉동기나 공정 장비에서 돌아온 따뜻한 물의 열을 대기로 내보냅니다. 물을 전부 버리고 새 물로 바꾸는 것이 아니라, 일부가 증발하면서 열을 가져가고 남은 물은 다시 순환합니다. 팬은 이 과정에 필요한 공기를 운반합니다. [1][13]

옆면의 틈은 공기가 들어오는 흡입 루버, 위의 원통은 팬이 놓인 팬 스택입니다. 케이싱 안에는 비산방지기, 살수 헤더와 노즐, 충전재가 있고 맨 아래에는 식은 물을 모으는 수조가 있습니다. 아래 절개도에서 부품의 위치를 먼저 연결해 보세요. [1][2]

전체 절개도에서 부품 위치 찾기

전체 절개도에서 부품 위치 찾기

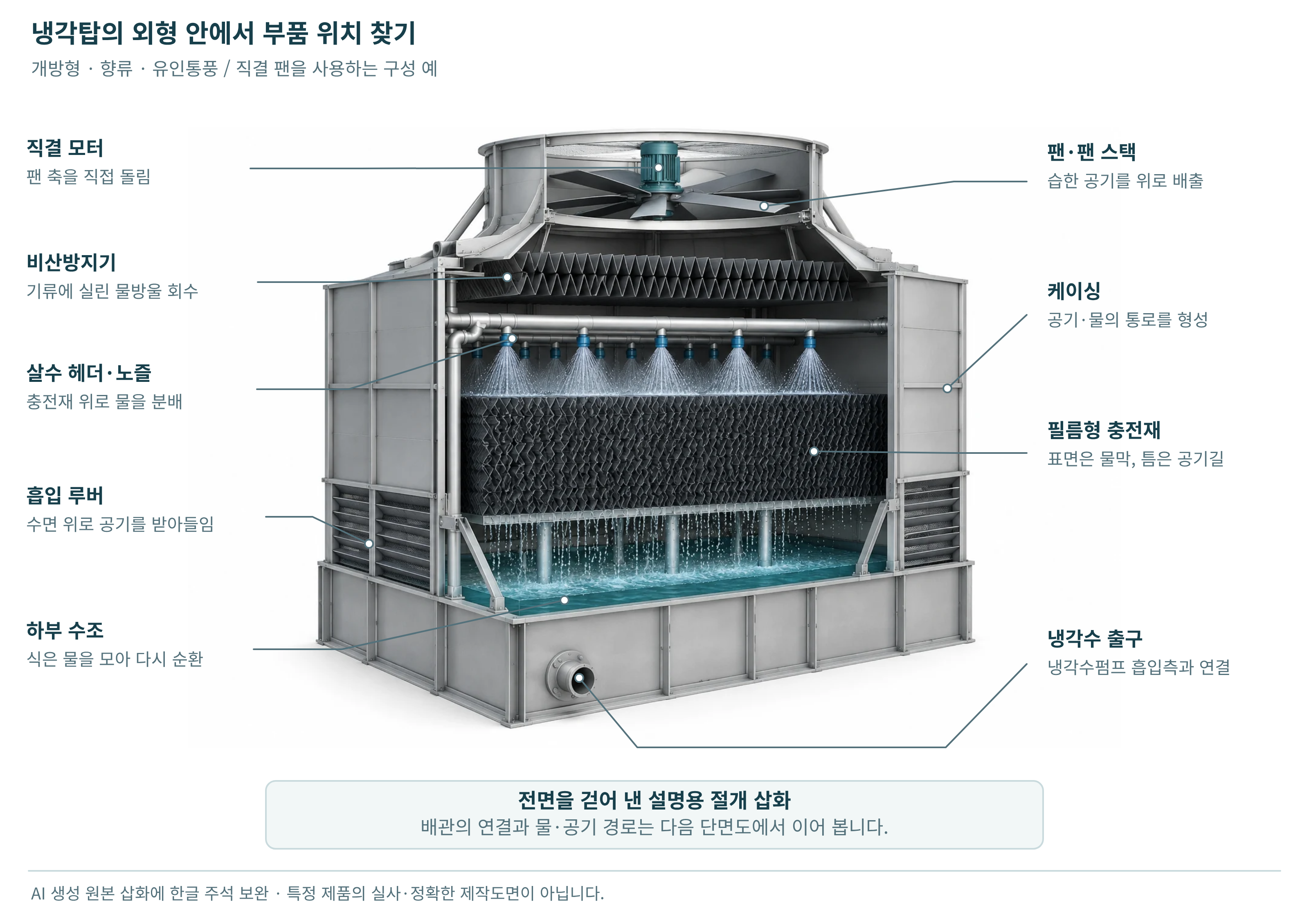

직결 팬을 사용하는 개방형·향류·유인통풍 냉각탑입니다.
전체 절개도에서 부품 위치 찾기 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

전체 절개도에서 부품 위치 찾기
원본 그림 열기 ↗
한 장비에 붙는 세 가지 이름

장비에서 돌아온 물이 공기와 직접 만나는 것은 개방형, 접촉부에서 물은 아래로·공기는 위로 흐르는 것은 향류, 출구 쪽 팬이 공기를 끌어내는 것은 유인통풍입니다. 서로 배타적인 종류가 아니라 다른 기준으로 한 장비를 설명한 것입니다. [1]

열은 냉각탑까지 어떻게 오나요?

대표적인 수랭식 압축 냉동기에서는 냉각탑이 응축기와 연결됩니다. 실내의 열은 공조기 냉수코일에서 냉수로, 냉동기 증발기에서 냉매로, 응축기에서 냉각수로 옮겨집니다. 냉각수가 이 열을 냉각탑까지 운반합니다. 산업 설비에서는 냉동기 대신 공정 열교환기나 다른 장비가 냉각수에 열을 줄 수 있습니다. [4][5][13]

냉수·냉매·냉각수의 세 회로

냉수·냉매·냉각수의 세 회로

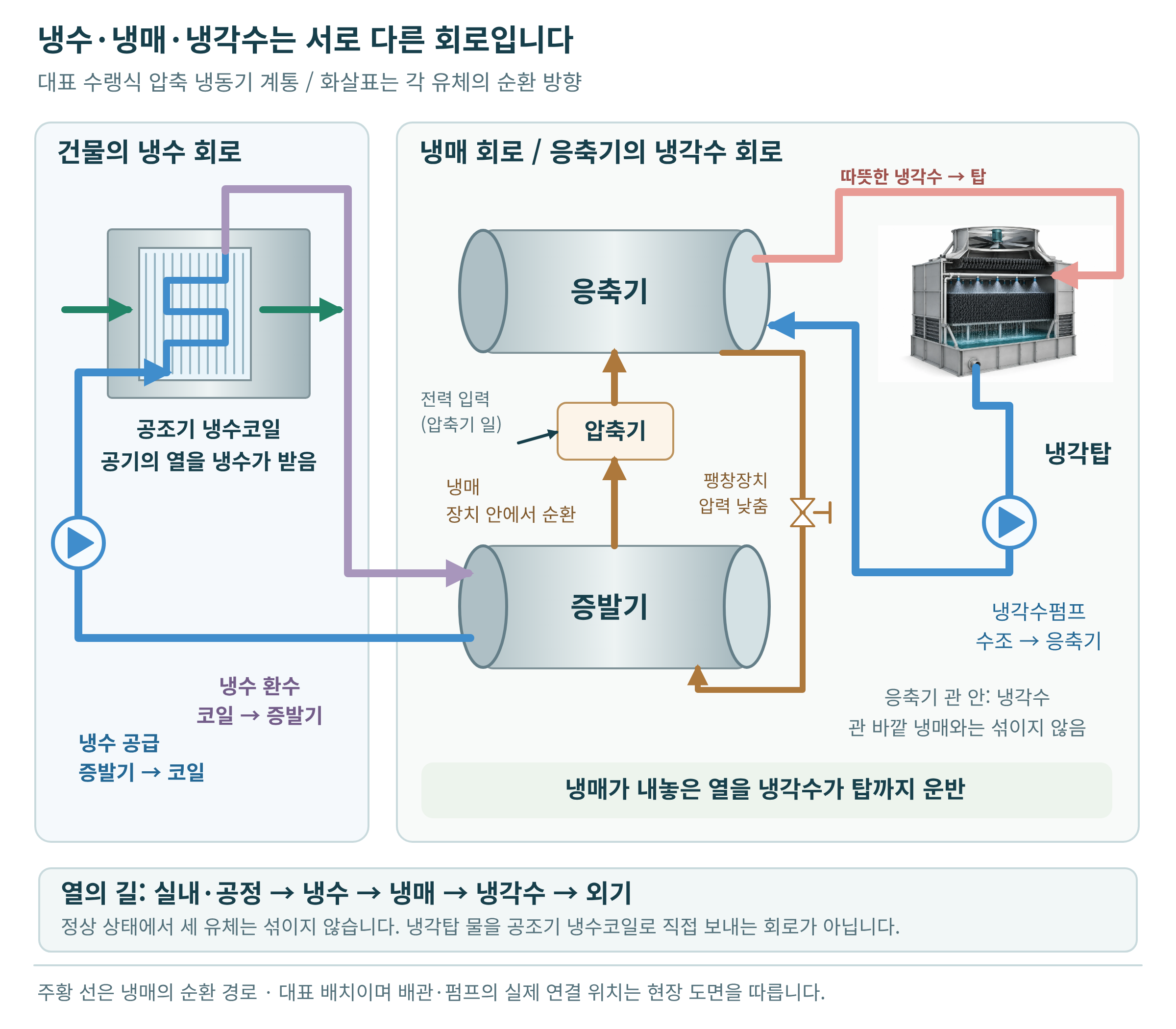

냉각탑 모습과 보조 계통도를 연결했습니다. 배관·펌프 배치는 대표 예이며, 정상 상태에서 세 유체는 서로 섞이지 않습니다. [4][5]
냉수·냉매·냉각수의 세 회로 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

냉수·냉매·냉각수의 세 회로
원본 그림 열기 ↗

냉수 · 실내의 열을 수거

증발기에서 식은 냉수가 공조기 코일로 공급됩니다. 코일 관 밖의 공기로부터 열을 받아 따뜻해진 뒤 증발기로 돌아옵니다. 냉각탑 물을 공조기 냉수코일로 직접 보내는 회로가 아닙니다. [4]

냉매 · 냉동기 안에서 열 이동

증발기에서 열을 받아 증발하고, 압축기를 지나 높은 압력으로 응축기에 들어갑니다. 열을 내놓고 응축된 뒤 팽창장치를 거쳐 다시 증발기로 갑니다. 물과는 열교환기 관벽으로 분리됩니다. [4]

냉각수 · 응축기의 열을 외기로

냉각수펌프가 수조의 물을 응축기로 보냅니다. 냉매의 열을 받아 따뜻해진 물이 탑 살수부로 돌아옵니다. 식은 물도 다시 열을 받으면 따뜻해지는, 같은 순환수입니다. [5]

응축기에서 내보내는 열에는 실내·공정에서 가져온 열과 함께 압축기에 투입한 일에 해당하는 열도 포함됩니다. 에너지 흐름을 따라 보면 냉각탑의 방열량을 단순히 실내 냉방량과 같은 것으로 볼 수 없는 이유를 알 수 있습니다. 실제 계통의 열수지에서는 펌프 등 주변 장치의 영향도 함께 고려합니다. [4][5]

한 단면에서 끝까지 추적하기

따뜻한 물은 아래로, 외부 공기는 위로

물은 식으며 아래로, 공기는 틈을 따라 위로

물은 식으며 아래로, 공기는 틈을 따라 위로

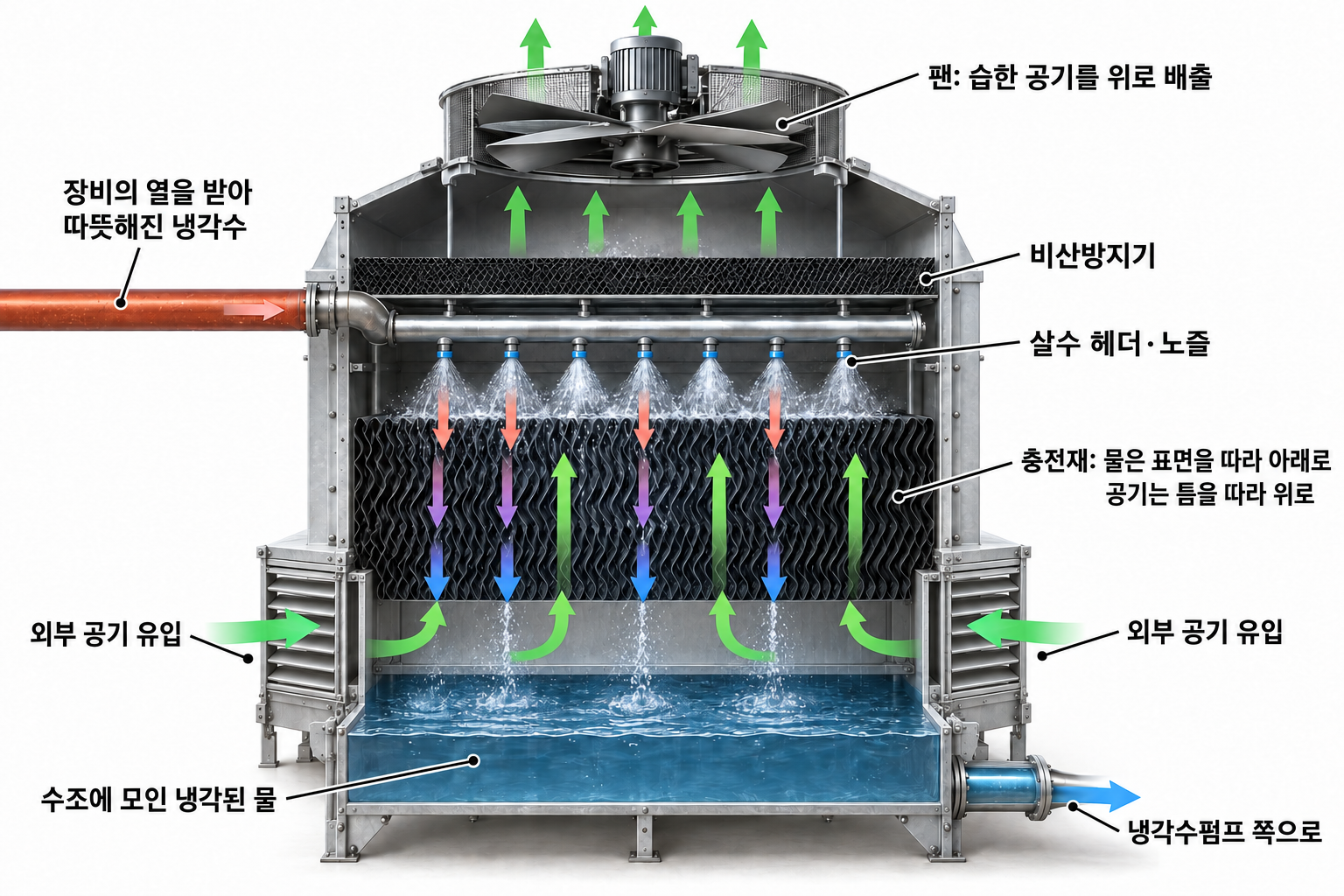

장비의 열을 받아 따뜻해진 냉각수가 연한 빨강 → 보랏빛 → 파랑으로 식는 흐름입니다. 초록은 위로 흐르는 공기입니다.
물은 식으며 아래로, 공기는 틈을 따라 위로 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

물은 식으며 아래로, 공기는 틈을 따라 위로
원본 그림 열기 ↗
물: 연한 빨강 → 중간색 → 파랑공기: 초록 화살표

물은 관과 젖은 표면을 따라 흐르고, 공기는 그 사이의 빈 통로를 지나갑니다. 단면에서 살수 배관과 겹치는 화살표는 공기가 관 내부로 들어간다는 뜻이 아닙니다. [1][2]

물·공기의 연속 경로

물과 공기의 연속 경로물은 내려오고, 공기는 올라갑니다같은 냉각수: 따뜻한 유입 → 냉각 중 → 식은 유출 / 초록: 공기따뜻해진 냉각수 유입장비·응축기에서 열을 받음열·수분을 받은 공기팬 출구에서 대기로 나감비산방지기살수부 위에서 물방울 회수살수 헤더·노즐고르게 나누어 아래로 뿌림필름형 충전재물막과 공기가 접촉식어 내려가는 물일부는 증발, 나머지는 수조로외부 공기수면 위 루버로 유입외부 공기냉각수펌프 → 응축기식은 냉각수 유출하부 수조 · 식은 물을 회수공기는 수조 물속을 지나지 않습니다. 살수 배관과 겹치는 선은 앞뒤로 분리된 통로입니다.따뜻한 냉각수는 아래로 내려가며 식고, 공기는 충전재 사이로 올라갑니다.기능 연결을 명확히 한 설명용 단면 · 직결 모터 예, 벨트·감속기를 함께 넣지 않았습니다.

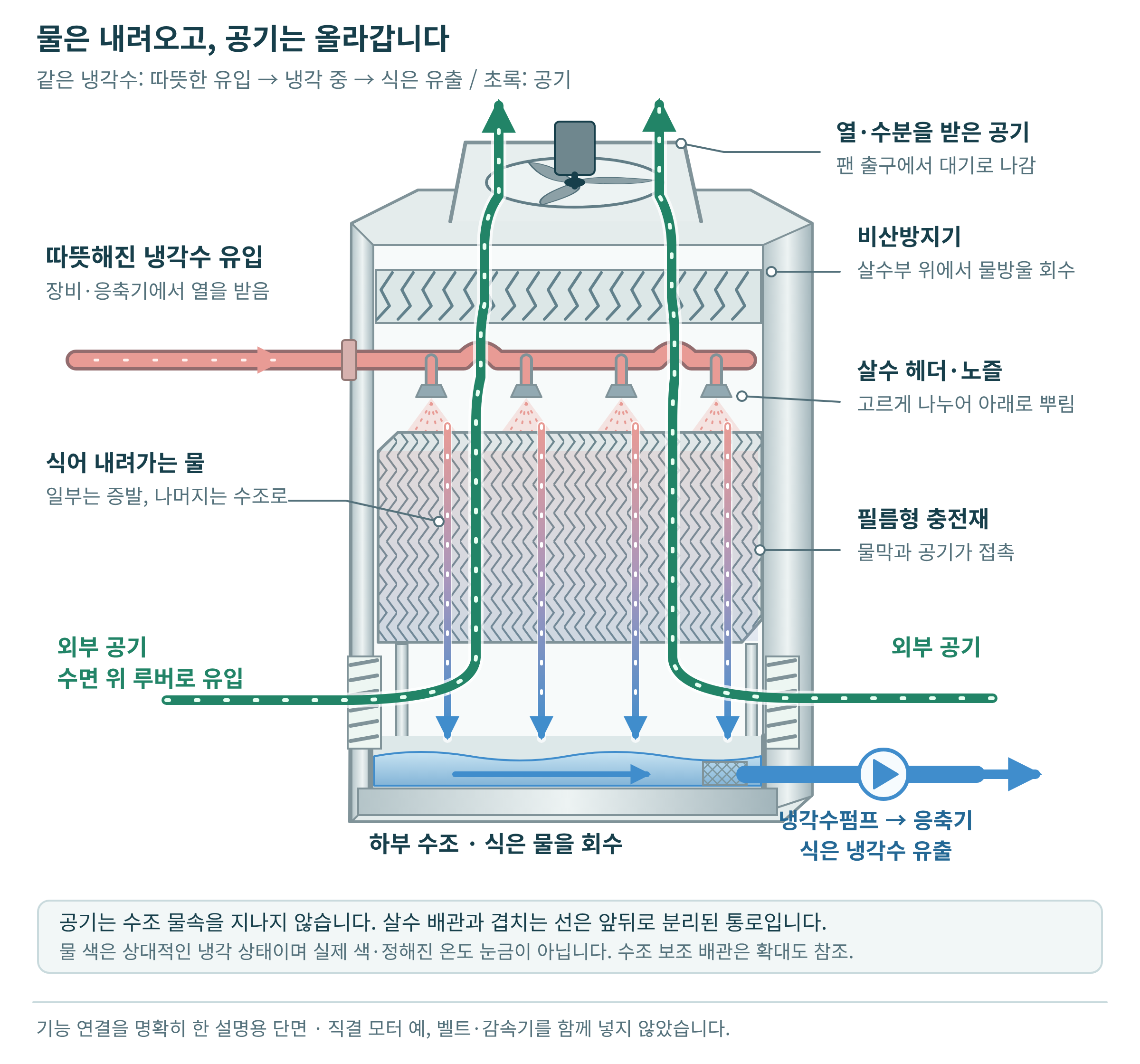

정지 그림으로도 화살표 방향을 읽을 수 있습니다.
공기 유입 화살표는 모두 수면 위에서 시작합니다. 충전재의 틈, 살수 배관 사이의 공간, 비산방지기를 거쳐 상부로 이어집니다. 그림의 배관과 공기길은 앞뒤로 분리된 통로입니다. [1][2][3]
물·공기의 연속 경로 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

물·공기의 연속 경로
원본 그림 열기 ↗

물의 길

응축기 → 유입관 → 헤더·노즐 → 충전재 → 하부 수조 → 출구·스트레이너 → 냉각수펌프 → 응축기. 펌프는 회로를 순환시키고 살수에 필요한 조건을 만듭니다. 노즐에서 나온 물은 중력으로 내려가며 일부가 증발하고, 나머지는 수조에 모입니다. [2][5][6]

공기의 길

외기 → 수면 위 루버 → 충전재 아래 공간 → 충전재의 틈 → 살수부의 빈 공간 → 비산방지기 → 팬·팬 스택 → 대기. 팬이 만든 압력 차로 공기가 통과합니다. 이 형식은 수조의 물속에 공기를 불어 넣는 장치가 아닙니다. [1][2]

냉각의 중심은 팬 날개가 아니라, 젖은 표면과 새 공기가 계속 만나는 구간입니다.

장비에서 받은 열을 밖으로 내보냅니다

냉각수의 순환

  1. 1따뜻해진 냉각수 유입

    장비·냉동기 응축기의 열을 받아 냉각탑으로 옴

  2. 2충전재에서 열 방출

    공기와 접촉하며 일부가 증발하고 나머지 물이 식음

  3. 3식은 냉각수 복귀

    수조 → 냉각수펌프 → 장비로 돌아가 다시 열을 받음

공기의 길

  1. 1외부 공기 유입

    하부 루버로 들어옴

  2. 2물의 열·수분을 받음

    물과 반대 방향으로 충전재를 올라감

  3. 3습한 공기 배출

    상부 팬을 통해 외부로 열을 운반

장비의 열을 받아 따뜻해진 냉각수가 아래로 내려가며 식습니다. 연한 빨강 → 보랏빛 → 파랑은 냉각수의 흐름, 초록은 위로 흐르는 공기입니다.

접촉을 만드는 부품

고르게 적시고, 넓게 만나게 합니다

살수부와 충전재 안에서 만나는 물과 공기

살수부와 충전재 안에서 만나는 물과 공기

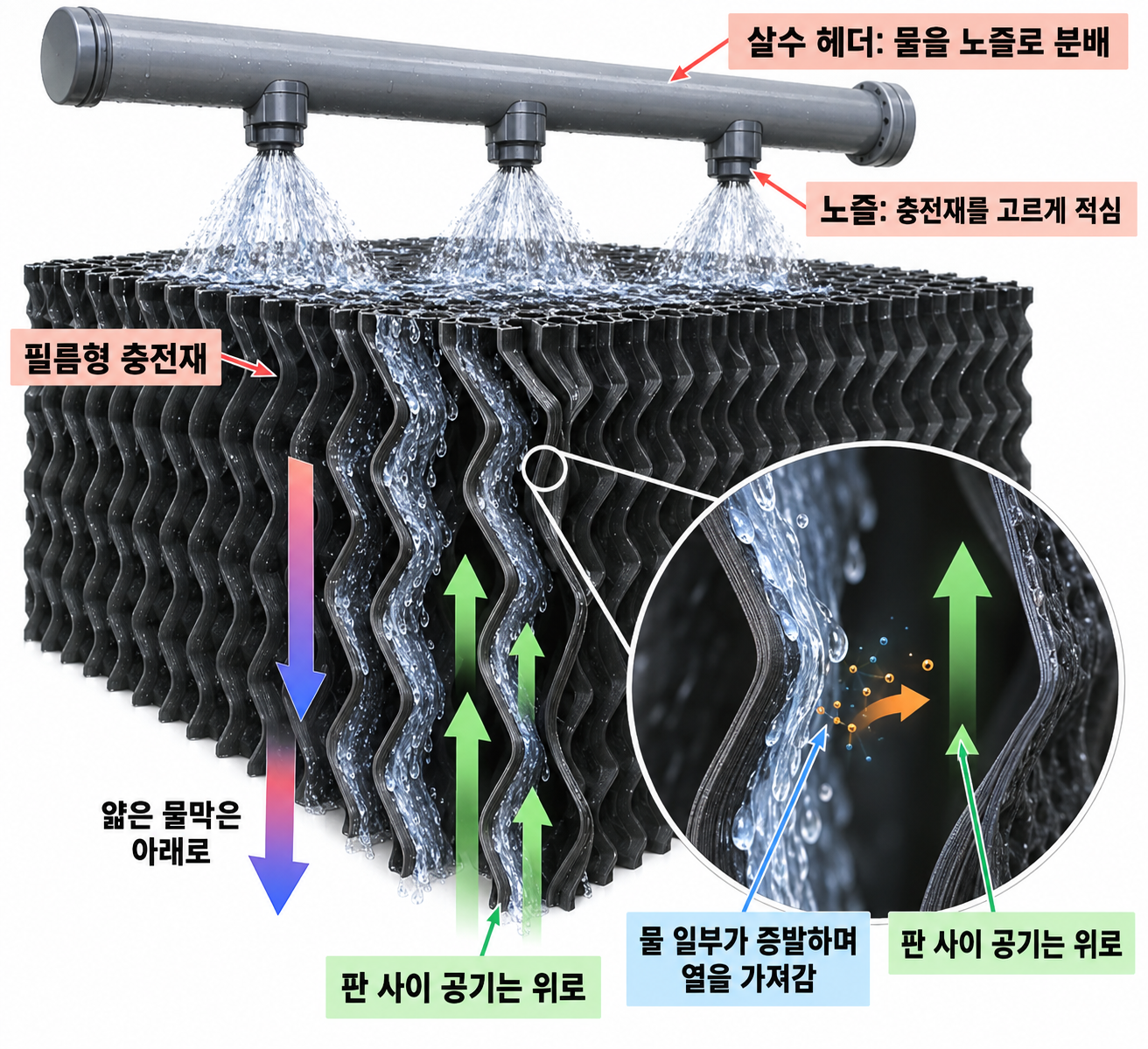

물은 요철판 표면에 얇게 퍼지고, 공기는 판 사이의 열린 틈으로 올라갑니다. 물 일부가 증발하면서 남은 물의 열을 빼앗아 냉각합니다.
살수부와 충전재 안에서 만나는 물과 공기 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

살수부와 충전재 안에서 만나는 물과 공기
원본 그림 열기 ↗

살수 헤더와 노즐 · 물이 한쪽으로 몰리지 않도록

헤더는 들어온 물을 여러 가지관과 노즐에 나눕니다. 대표 향류형의 압력식 노즐은 충전재 윗면을 고르게 적시도록 배치됩니다. 물을 무조건 미세한 안개로 만드는 것이 목적은 아닙니다. 어떤 곳에만 많은 물이 지나고 다른 곳은 마른 채로 남으면, 설치된 접촉면을 충분히 활용하지 못합니다. [2][6]

고른 분배와 일부 노즐 막힘

고른 분배와 일부 노즐 막힘

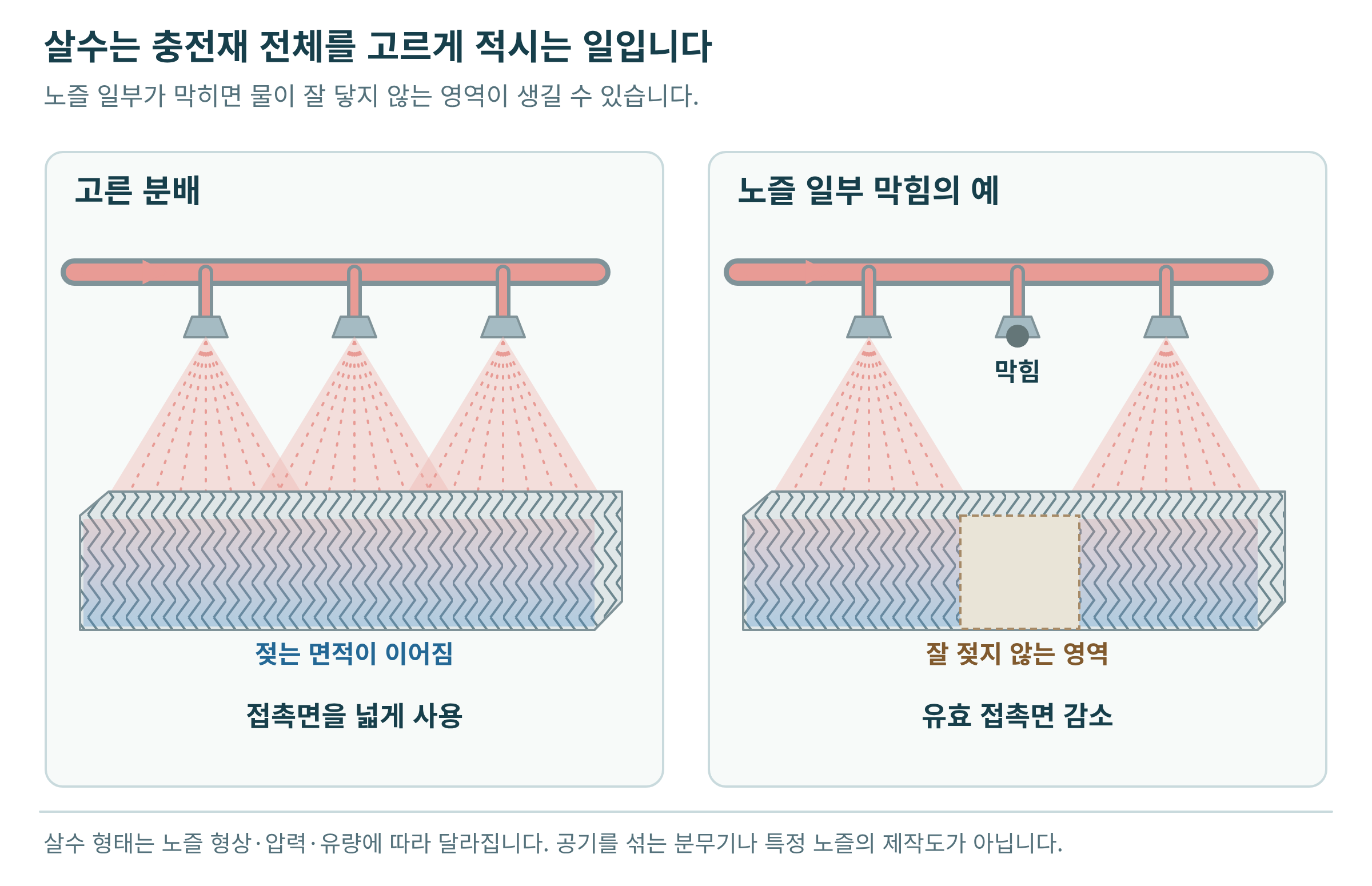

살수 영역과 잘 젖지 않는 영역을 비교했습니다. 실제 분포는 노즐 형상·방향·압력·유량에 따라 달라집니다. [2][6][7]
고른 분배와 일부 노즐 막힘 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

고른 분배와 일부 노즐 막힘
원본 그림 열기 ↗

막힘·파손·방향 이상뿐 아니라 공급 조건 변화도 살수 불균일을 만들 수 있습니다. 일부가 마른다는 관찰만으로 특정 노즐의 고장을 확정하지 말고 순환 유량과 전체 분배 상태를 함께 보아야 합니다. 작동 중 손을 넣거나 점검문을 임의로 열어 확인하지 않습니다. [6][7]

충전재 · 물막과 공기 통로를 함께 유지

필름형은 여러 요철판 표면에 얇은 물막을 만들고 판 사이의 틈으로 공기를 통과시킵니다. 스플래시형은 물을 바에 부딪히게 하여 나누고 다시 분배합니다. 둘 다 접촉 면적과 접촉 시간을 확보하지만 구조와 오염에 대한 특성이 다릅니다. 좁은 통로가 쉽게 막히는 수질이라면 더 넓은 통로를 쓰는 형식을 검토하기도 합니다. 어느 형식도 수질 관리를 생략하게 해 주지는 않습니다. [8]

필름형과 스플래시형의 접촉 방식

필름형과 스플래시형의 접촉 방식

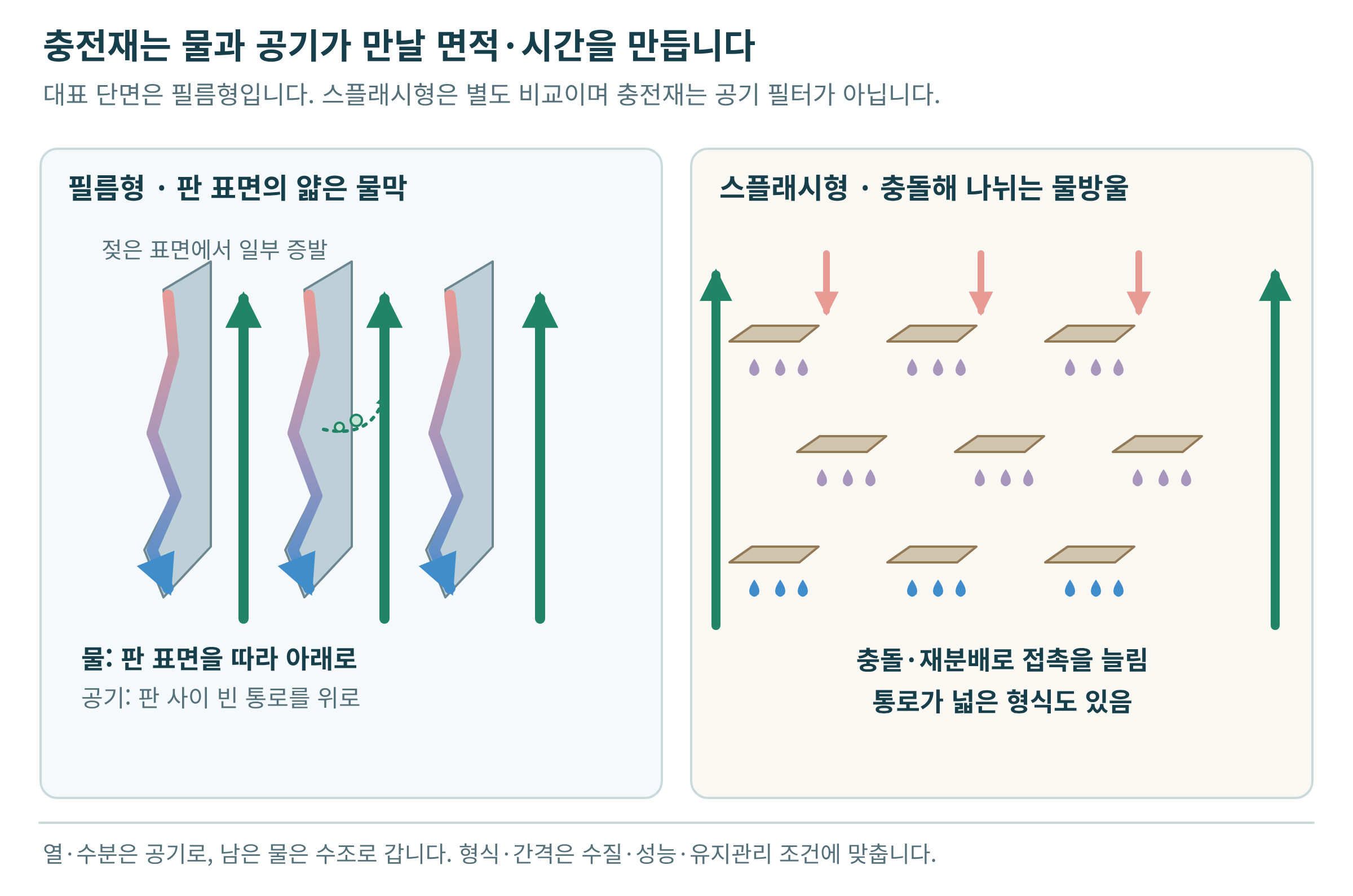

대표 전체 단면에는 왼쪽 필름형을 사용했습니다. 오른쪽 스플래시형은 별도 비교이며 두 구조를 한 충전재에 합친 그림이 아닙니다. [8]
필름형과 스플래시형의 접촉 방식 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

필름형과 스플래시형의 접촉 방식
원본 그림 열기 ↗

일부 물이 없어지는데, 왜 남은 물이 식을까요?

젖은 표면의 물 분자 일부가 공기 쪽으로 이동해 수증기가 됩니다. 액체가 기체로 바뀌는 데 필요한 에너지를 물과 주변에서 가져가므로, 조건이 맞으면 남은 순환수의 에너지가 줄고 온도가 내려갑니다. 기화에 수반되는 열을 잠열이라고 합니다. 증발은 끓는 물에서만 생기는 현상이 아닙니다. 물과 공기 사이에는 온도 차에 따른 현열 이동도 동시에 일어납니다. [1][10]

팬은 물 가까이에 머물던 습한 공기를 내보내고 새 공기를 공급합니다. 출구 공기는 일반적으로 더 많은 수분과 전체 열에너지를 지니지만, 건구온도가 언제나 외기보다 높아지는 것은 아닙니다. 덥고 건조한 공기에서는 현열 이동의 방향이 달라져도 증발로 물이 식을 수 있습니다. 열과 수분의 동시 이동을 보아야 “팬이 찬바람을 만든다”는 오해에서 벗어납니다. [10][17]

충전재는 공기 필터가 아닙니다

이물질을 모아 두는 것이 본래 목적이 아닙니다. 스케일·퇴적물·생물막은 젖는 면을 가리고 물길과 공기길을 좁힐 수 있습니다. 물만 흐르기 어려워지는 것이 아니라 공기 저항과 분포도 바뀌므로, 팬이 도는데도 냉각이 부족한 상황으로 이어질 수 있습니다. [7][8][15]

공기길을 유지하는 부품

물방울은 되돌리고, 습한 공기는 내보냅니다

비산방지기의 꺾인 통로와 물방울 회수

비산방지기의 꺾인 통로와 물방울 회수

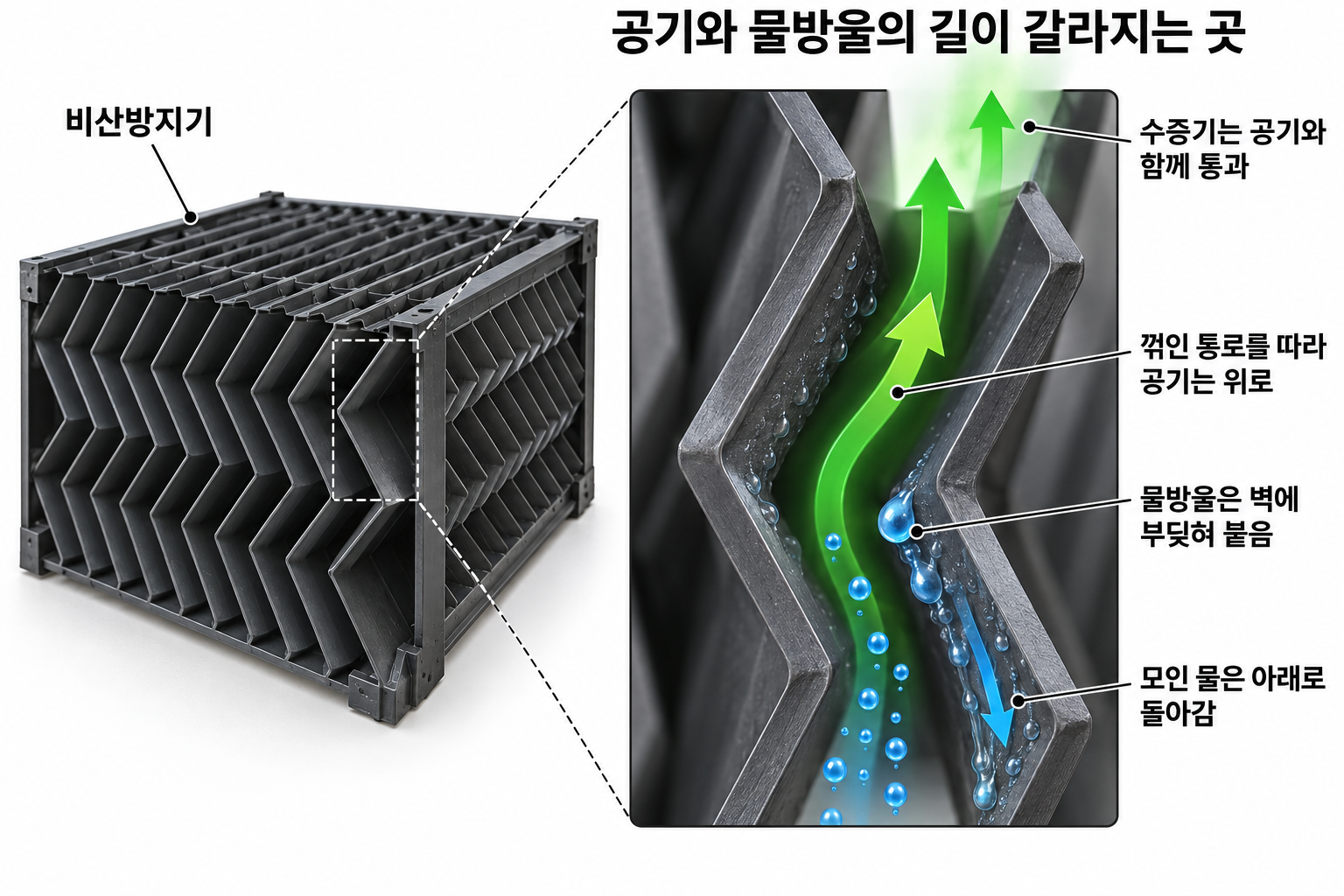

공기는 꺾인 통로를 따라 올라가고, 관성 때문에 벽에 부딪힌 물방울은 붙고 합쳐져 아래로 돌아갑니다. 수증기는 통과하며 물방울을 전부 제거하는 것은 아닙니다.
비산방지기의 꺾인 통로와 물방울 회수 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

비산방지기의 꺾인 통로와 물방울 회수
원본 그림 열기 ↗

비산방지기 · 수증기가 아니라 액체 물방울을 회수

공기가 올라갈 때 작은 액체 물방울도 딸려 갈 수 있습니다. 비산방지기의 굽은 통로에서 공기는 방향을 바꾸지만 일부 물방울은 관성으로 판에 부딪혀 붙습니다. 붙잡힌 물은 합쳐져 아래로 돌아갑니다. 대표 향류형에서는 살수부 위, 팬 아래에 놓입니다. [1][2]

비산방지기의 물방울 회수 원리

비산방지기의 물방울 회수 원리

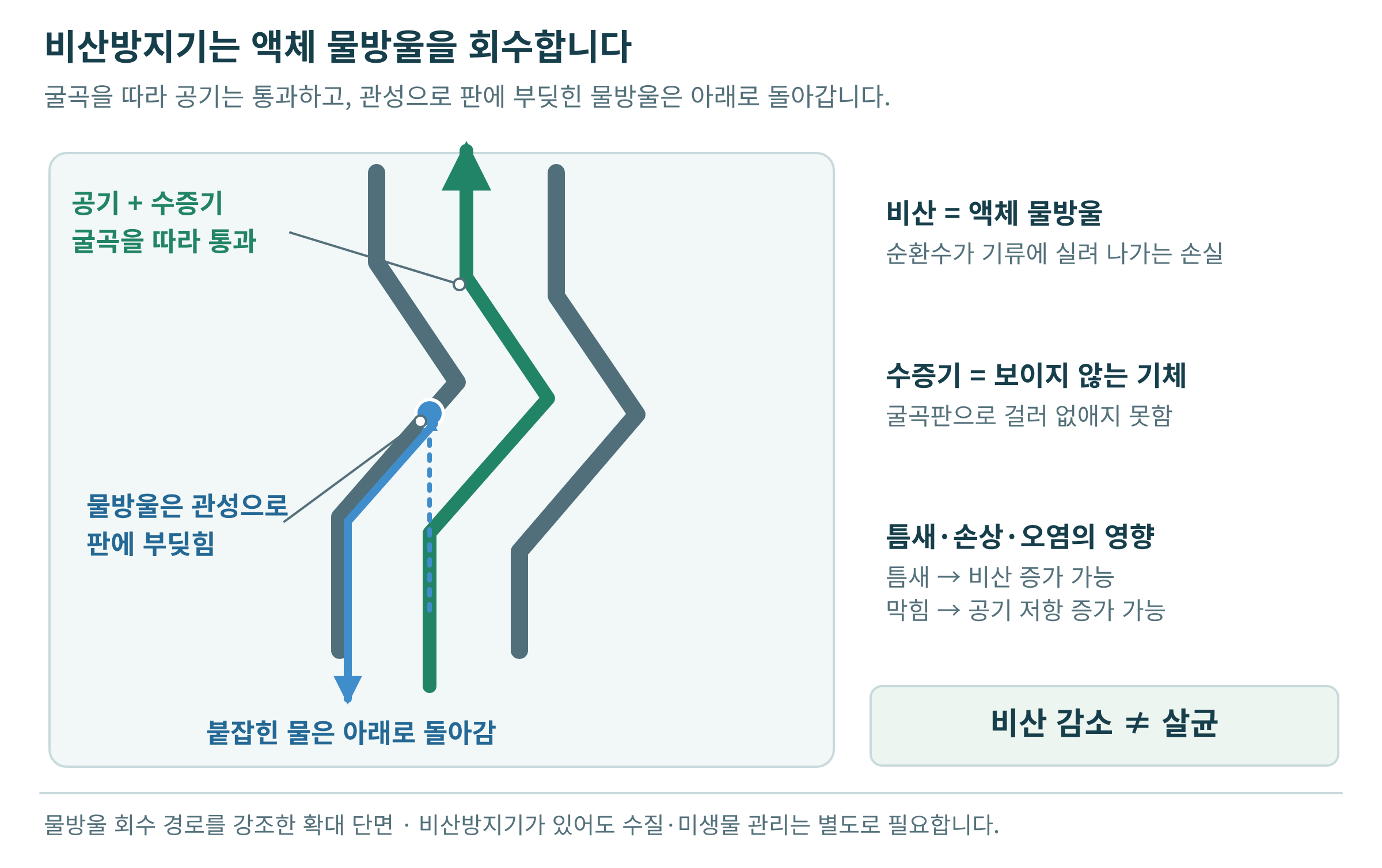

굴곡판 사이의 공기 통로와 판 표면을 따라 돌아오는 물을 확대한 그림입니다. 실제 판 치수와 꺾임 수는 모델마다 다릅니다. [1][2][14]
비산방지기의 물방울 회수 원리 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

비산방지기의 물방울 회수 원리
원본 그림 열기 ↗

누락·손상·큰 틈은 물방울의 이탈을 늘릴 수 있고, 심한 오염은 공기 저항을 높일 수 있습니다. 그러나 비산방지기는 수증기를 걸러 내는 필터도, 살균 장치도 아닙니다. 비산 저감과 냉각수의 미생물 관리는 함께 해야 할 서로 다른 일입니다. [2][7][14]

팬·팬 스택·구동부

팬은 공기 흐름을 만들고 팬 스택은 팬 주변의 배출 통로를 형성합니다. 이 자료는 모터가 팬 축을 직접 돌리는 직결식 예를 사용했습니다. 다른 제품에는 벨트나 감속기가 있을 수 있으나 모두 한 장비에 덧붙이지 않습니다. 실제 구동방식은 명판·부품도·매뉴얼로 확인합니다. [1][3][6]

회전수가 줄면 같은 조건에서 풍량이 감소할 수 있지만, 가벼운 부하에서 제어기가 의도적으로 속도를 낮추기도 합니다. 저속 운전을 곧바로 고장으로 보지 않습니다. [3][6]

케이싱·흡입 루버

케이싱은 물이 흩어지지 않고 공기가 의도한 접촉 구간을 지나도록 통로를 둘러쌉니다. 루버는 수면 위에서 공기를 받아들이며 형상에 따라 물 튐과 햇빛·큰 이물질의 유입을 줄입니다. 비산방지기와는 위치와 주된 역할이 다릅니다. [2]

흡입면을 가리는 적치물이나 심하게 막힌 루버는 통과 풍량을 줄일 수 있습니다. 외함의 틈과 주변 장애물도 분포에 영향을 줍니다. 장비 주변의 빈 공간은 공기가 드나드는 통로일 수 있습니다. [15]

수조와 연결 배관

모으는 물, 채우는 물, 내보내는 물을 구분합니다

하부 수조는 식은 물을 모아 냉각수펌프의 흡입측에 공급합니다. 출구의 스트레이너는 큰 이물질이 다음 장치로 들어가는 것을 줄입니다. 막히면 흡입이 어려워지고, 빠져 있거나 손상되면 이물질이 펌프와 배관으로 넘어갈 수 있습니다. 녹아 있는 염류나 미생물 위험을 모두 제거하는 장치는 아닙니다. [6][7]

보충수·출구·블로다운·오버플로·드레인

보충수·출구·블로다운·오버플로·드레인

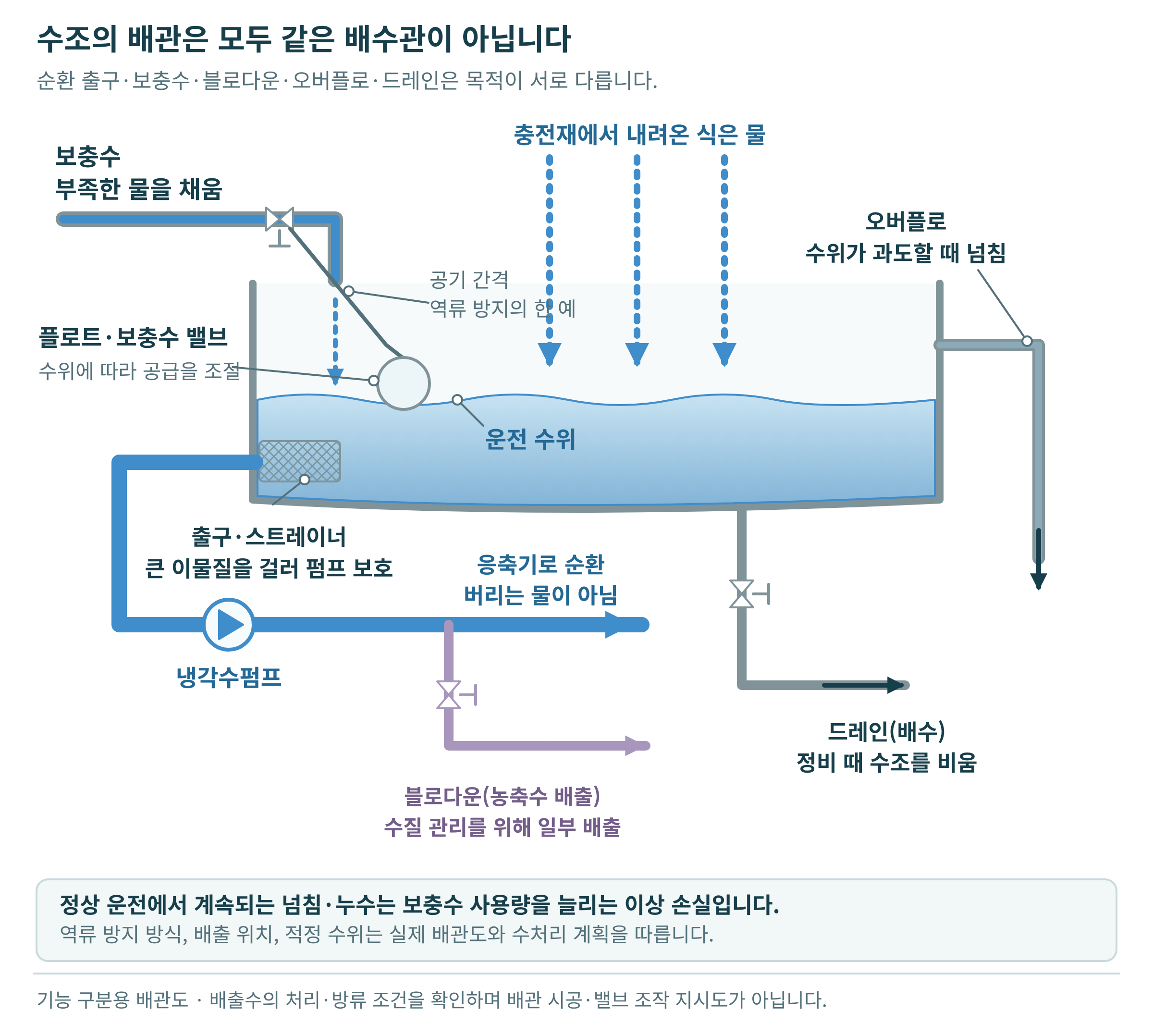

블로다운은 펌프 토출측에서 일부 물을 빼는 대표 배치입니다. 보충수의 공기 간격은 역류 방지 방식의 한 예이며 실제 방식·수위·방류 조건은 현장 설계가 우선합니다. [6][7][12][13]
보충수·출구·블로다운·오버플로·드레인 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

보충수·출구·블로다운·오버플로·드레인
원본 그림 열기 ↗

보충수와 수위 제어

증발·비산·블로다운 등으로 줄어든 물을 채웁니다. 그림의 플로트는 수면 높이에 따라 보충수 밸브를 조절하는 기계식 예입니다. 전자식 수위 센서와 제어 밸브를 쓰는 제품도 있습니다. 수위 유지는 물의 양을 유지하는 기능이지, 수온을 직접 맞추는 기능이 아닙니다. [6][7]

수위가 낮으면 공기 혼입이나 흡입 조건 악화로 유량이 불안정해지고, 조건에 따라 캐비테이션 위험이 커질 수 있습니다. 높으면 넘침과 물 낭비가 생깁니다. 정상 운전 수위와 정지 후 배관의 물이 되돌아온 수위가 다를 수 있으므로 운전 상태를 함께 보아야 합니다. [6]

세 배출 경로의 서로 다른 목적

블로다운은 농축된 물 일부를 의도적으로 내보내 수질을 관리합니다. 오버플로는 수위가 넘침 높이에 도달했을 때 물이 나가는 길입니다. 드레인은 정비·청소·정지 관리 등에서 수조를 비우기 위한 배수관입니다. 계속되는 넘침을 정상 블로다운으로 보아서는 안 됩니다. [6][12][13]

응축기로 가는 큰 출구는 순환의 주 회로이지 버리는 배수관이 아닙니다. 드레인은 통상 정상 운전 중 닫혀 있으나 정지·동절기 상태는 장비 지침을 따릅니다. 그림만 보고 밸브를 조작하거나 임의 방류하지 않습니다. [6]

물의 양은 수위로, 물의 농축 상태는 수질 지표로 봅니다. 한쪽이 정상이면 다른 쪽도 정상이라는 뜻은 아닙니다.

분류 기준을 나누어 보기

세 질문을 따로 하면 형식이 정리됩니다

접촉 방향

물과 공기는 어떤 방향으로 만나는가?

향류는 접촉부에서 서로 반대 방향, 직교류는 물의 아래 방향에 대해 공기가 가로 방향입니다. 최종 배출구가 위를 향한다는 사실만으로 향류라고 판단하지 않습니다. [1]

공정 유체의 개방 여부

식히려는 유체가 외기에 직접 닿는가?

개방형은 순환 냉각수가 공기와 직접 접촉합니다. 밀폐형 증발식은 공정 유체를 코일 안에 두고 별도 살수수로 코일 밖을 적십니다. 여기서 “밀폐”는 공정 회로에 대한 말입니다. [9]

팬 위치

공기를 끌어내는가, 밀어 넣는가?

유인통풍은 공기 출구 쪽, 압입통풍은 공기 입구 쪽에 팬이 있습니다. 둘 다 기계식 통풍이며 앞의 두 분류와 별개입니다. [1][9]

직교류형 · 물은 위에서, 공기는 옆에서

아래는 양쪽에 충전재를 둔 개방형·직교류·유인통풍 예입니다. 따뜻한 물은 상부 분배 수조로 들어가 바닥의 구멍·노즐을 통해 중력으로 내려옵니다. 공기는 충전재를 가로질러 중앙의 빈 공간으로 들어온 뒤 상부 팬으로 나갑니다. 비산방지기는 충전재의 공기 출구 쪽에 있습니다. 대표 향류형의 압력식 살수 헤더와 이 중력식 분배 수조는 구분해야 합니다. [1][6]

개방형 직교류의 내부 경로

개방형 직교류의 내부 경로

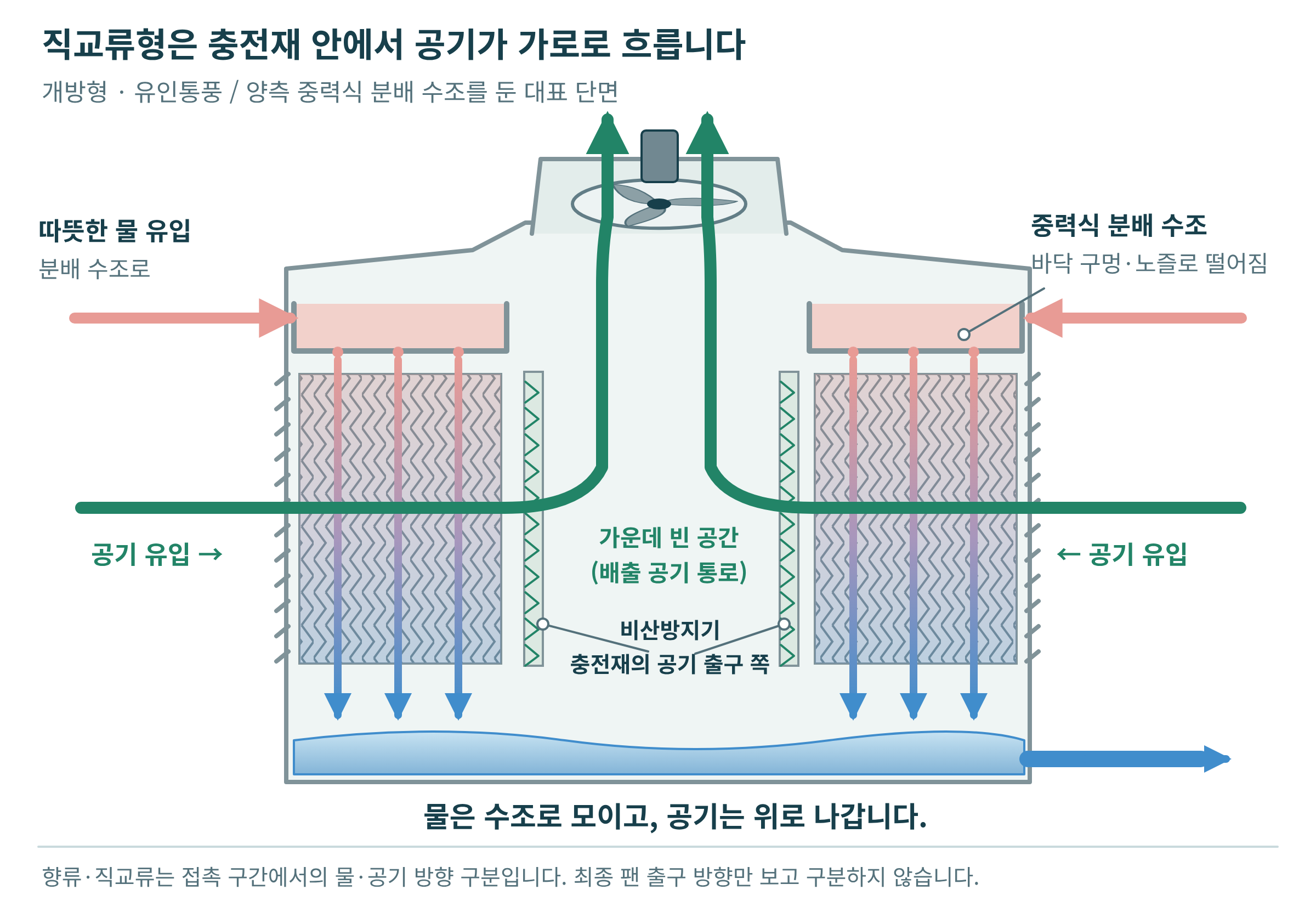

물의 하향 흐름과 공기의 수평 접촉을 구분했습니다. 양측 충전재를 통과한 공기는 중앙 배출 통로에 모입니다. [1][6]
개방형 직교류의 내부 경로 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

개방형 직교류의 내부 경로
원본 그림 열기 ↗

밀폐형 증발식 · 코일의 안과 밖에 다른 회로

공정 유체는 코일 관 안에서 열을 내놓고 공정으로 돌아갑니다. 외부 살수수는 수조에서 별도 살수펌프로 올라가 코일 바깥을 적시며, 일부가 증발하고 나머지는 수조로 돌아갑니다. 두 유체가 섞이는 것이 아니라 관벽을 통해 열이 이동합니다. 코일에 충전재를 더한 복합형도 있지만 아래는 코일 중심 향류형으로 분리했습니다. [9]

밀폐형 증발식의 코일과 별도 살수 회로

밀폐형 증발식의 코일과 별도 살수 회로

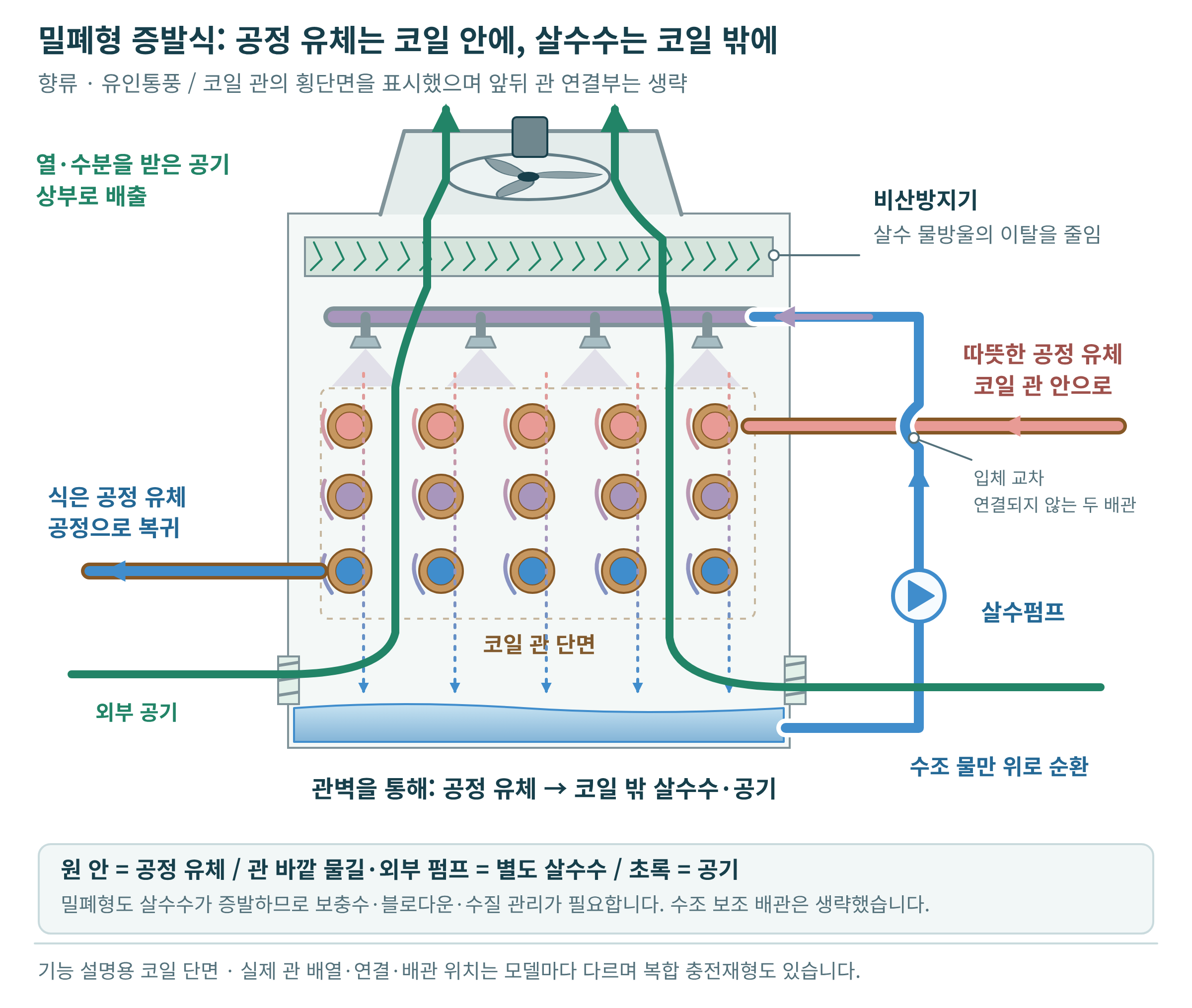

동그란 부분은 코일 관을 가로로 자른 모습입니다. 공기는 관 사이로 흐르고, 화면 앞뒤의 관 연결은 생략했습니다. 외부 배관의 입체 교차에는 연결점이 없습니다. [9][14]
밀폐형 증발식의 코일과 별도 살수 회로 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

밀폐형 증발식의 코일과 별도 살수 회로
원본 그림 열기 ↗

밀폐형이라고 물 손실이나 수처리가 없어지는 것은 아닙니다. 외기에 열린 살수수 회로에는 보충수·블로다운·미생물 관리가 여전히 필요합니다. 공정 회로도 유체와 재질에 맞게 관리합니다. 일부 장비는 낮은 외기 조건에서 살수 없이 건식 운전이 가능하지만 모든 장비가 모든 부하에서 그렇게 운전할 수 있는 것은 아닙니다. [9][14]

유인통풍과 압입통풍 · 접촉부의 앞뒤에 놓이는 팬

팬이 공기를 끌어내는 방식과 밀어 넣는 방식

팬이 공기를 끌어내는 방식과 밀어 넣는 방식

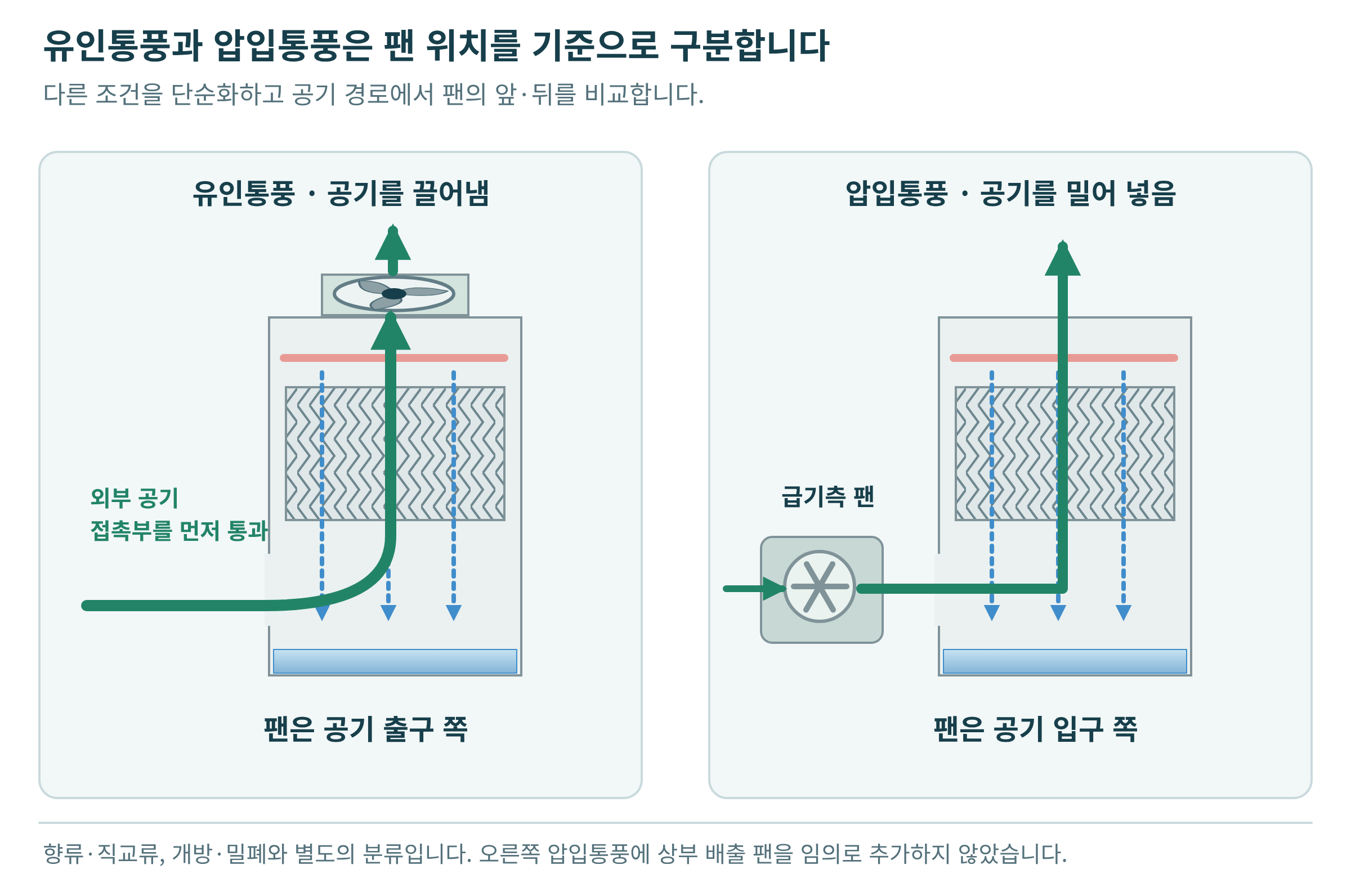

팬 위치만 비교하도록 다른 부품을 단순화했습니다. 오른쪽 압입통풍에는 상부 배출 팬을 함께 넣지 않았습니다. [1][9]
팬이 공기를 끌어내는 방식과 밀어 넣는 방식 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

팬이 공기를 끌어내는 방식과 밀어 넣는 방식
원본 그림 열기 ↗

유인통풍 팬은 접촉부를 지난 습한 배출 공기를 다루고, 압입통풍 팬은 주로 들어가는 외기를 다룹니다. 실제 풍량은 팬 종류·회전수·통로 저항과 주변 배치에 따라 달라집니다. 팬 위치나 외형의 크기만으로 성능 우열을 단정하지 않습니다. [9][15]

건식 냉각기와는 무엇이 다른가요?

일반적인 건식 냉각기는 관 안 유체의 열을 관·핀을 통해 공기로 보내며 의도적인 살수·증발에 의존하지 않습니다. 열적 기준은 주로 외기 건구온도입니다. 밀폐형 증발식은 코일 밖 물의 증발을 이용하므로 주로 습구온도가 중요합니다. 공기를 미리 적셔 식히는 보조장치나 건·습식 복합형은 별도의 운전 조건으로 구분해야 합니다. [9][10]

온도는 비교할 기준과 함께 읽기

얼마나 식었는가와, 어디까지 식힐 수 있는가는 다릅니다

건구온도와 습구온도

건구온도는 젖지 않은 온도계로 측정하는 공기 온도입니다. 습구온도는 젖은 감온부에 충분히 통풍시켜 증발이 일어날 때 나타나는 온도로, 공기의 온도와 습기 상태를 함께 반영합니다. 같은 기압에서 일반적으로 습구는 건구보다 낮거나 같고, 공기가 포화되면 같아집니다. 습구는 이슬점이나 빗물 온도와 같은 말이 아닙니다. [17]

일반적인 물·공기 직접 접촉식 냉각탑의 냉각 가능 온도는 실제로 흡입하는 공기의 습구온도와 밀접합니다. 증발을 이용하므로 유출수가 외기 건구보다 낮아질 수 있습니다. 다만 유한한 접촉면·풍량·유량으로 운전하는 실제 탑의 유출수는 보통 유입 습구보다 높습니다. 습구에 가까운 수온을 얻는 일은 점점 어려워집니다. [10][11]

냉각 범위와 접근온도

냉각 범위와 접근온도

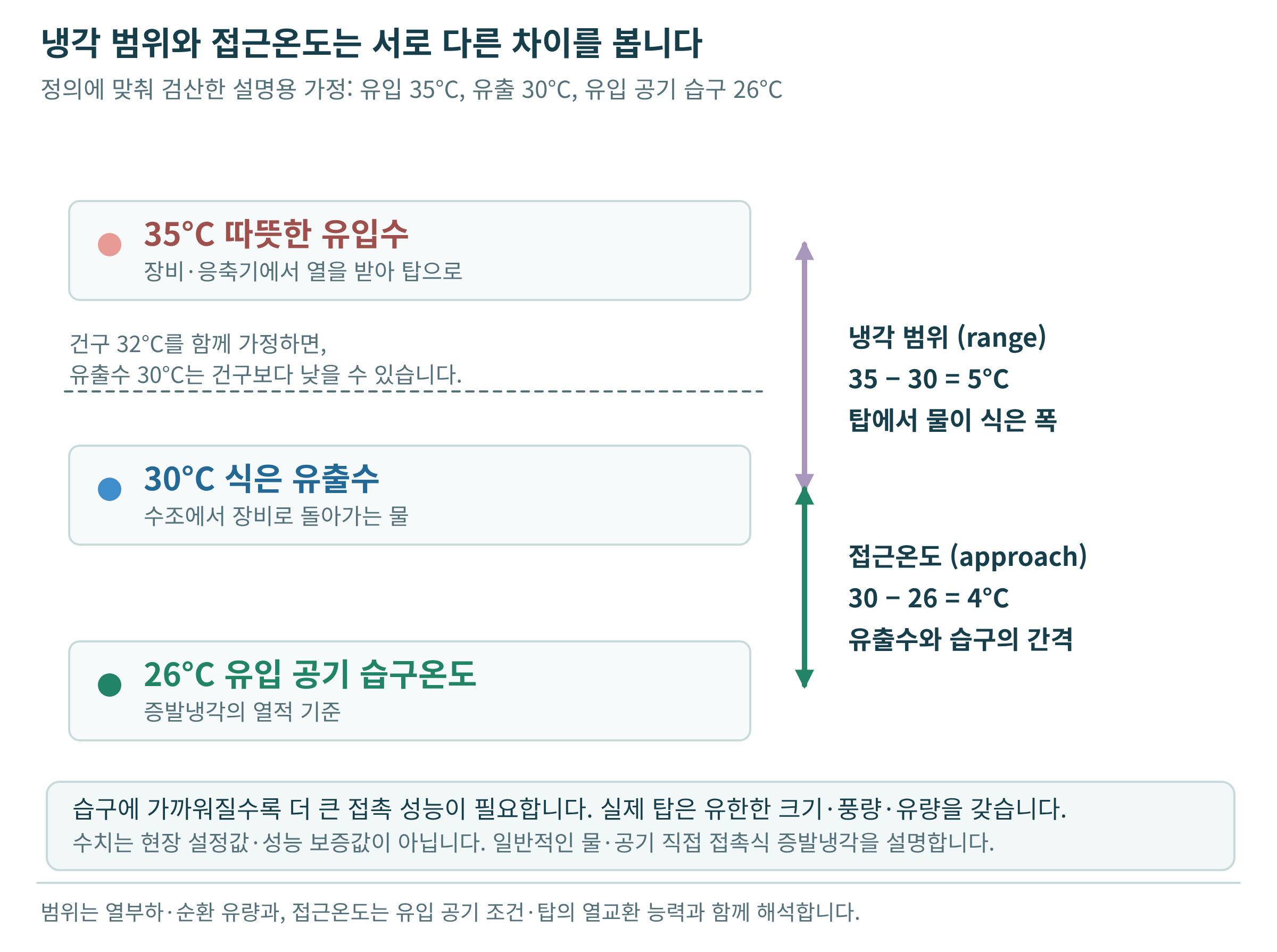

35°C·30°C·26°C는 정의에 맞춰 검산한 설명용 가정이며, 건구 32°C도 함께 가정했습니다. 현장 설정값·설계 조건·성능 보증값이 아닙니다. [10][11][17]
냉각 범위와 접근온도 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

냉각 범위와 접근온도
원본 그림 열기 ↗

냉각 범위 · 물이 식은 폭

유입수 온도 − 유출수 온도입니다. 그림에서는 35 − 30 = 5°C입니다. 안정 운전에서 물이 운반하는 열은 대략 순환 유량과 이 온도 차에 비례합니다. 범위가 커진 것은 열부하 증가 때문일 수도, 같은 부하에서 유량이 줄었기 때문일 수도 있습니다. 범위만으로 성능 향상을 말할 수 없습니다. [11]

접근온도 · 유출수와 습구의 간격

유출수 온도 − 유입 공기 습구온도입니다. 그림에서는 30 − 26 = 4°C입니다. 작은 접근온도는 그 공기 조건에 더 가까이 냉각했다는 뜻이지만, 비교하려면 열부하·물 유량·팬 운전·측정 위치도 보아야 합니다. 큰 탑도 어떤 날에나 같은 수온을 보장하지는 않습니다. [11][15]

건구가 같은 두 날도 습도가 다르면 습구가 다를 수 있습니다. “비가 오니 냉각이 전혀 안 된다”는 해석도 맞지 않습니다. 유입 물이 충분히 따뜻하면 열 이동은 계속될 수 있으므로 상대습도 하나가 아니라 물과 공기의 실제 상태를 함께 보아야 합니다. 기상대 값과 탑 흡입면의 조건이 다른 경우도 있습니다. 재순환과 주변 배출원이 그곳의 공기를 바꿀 수 있기 때문입니다. [10][15][17]

물의 양과 성분은 함께 변합니다

증발·비산·블로다운은 같은 손실이 아닙니다

증발

액체 물이 수증기로 바뀌어 공기와 나갑니다. 냉각에 기여하는 질량 이동입니다. 대부분의 비휘발성 용존 염류는 물과 함께 증발하지 않고 순환수에 남습니다. [12][13]

비산

순환수의 액체 물방울이 기류에 실려 탑 밖으로 나갑니다. 물에 들어 있던 성분과 미생물이 함께 이동할 수 있습니다. 필요한 증발과 달리 줄여야 하는 손실입니다. [13][14]

블로다운

농축된 액체 순환수 일부를 제어해 배출합니다. 염류도 함께 내보내고 보충수로 대체합니다. 주 목적은 수질 관리이지 뜨거운 물을 대량 폐기해 식히는 것이 아닙니다. [12][13]

수량이 일정하게 유지되는 안정 운전에서

보충수 ≈ 증발 + 비산 + 블로다운 + 누수·넘침 등 기타 손실

시동·정지·수위 변화 중에는 수조와 배관에 저장되는 물의 변화도 포함해야 합니다. [12][13]

농축과 전도도 · “몇 바퀴 돌았는가”가 아닙니다

물이 증발하는 동안 염류는 남고 새 보충수에서도 염류가 들어옵니다. 적절히 내보내지 않고 반복하면 순환수가 농축됩니다. 농축배수는 보충수에 비해 순환수의 성분이 얼마나 농축됐는지를 나타내는 비율이지, 물이 장비를 순환한 횟수가 아닙니다. [12][13]

전도도는 물이 전기를 전달하는 정도로, 이온성 용존 성분의 농축을 감시하는 데 쓰입니다. 순환수와 보충수의 전도도를 비교하면 농축의 실마리를 얻을 수 있고, 제어기는 정해진 관리 범위에 따라 블로다운을 조절할 수 있습니다. 그러나 조성·약품·측정 온도 등에 영향을 받으므로 전도도는 스케일 두께나 세균 수를 직접 읽는 값이 아닙니다. 보통 쓰는 µS/cm는 전도도의 단위이며 농도 단위인 ppm과도 구분합니다. [12][13][18]

보충수 밸브가 열려 수위가 유지되더라도 수질 관리가 끝난 것은 아닙니다. 보충만으로 기존 염류가 빠져나가지는 않습니다. 반대로 무조건 많이 배출하면 물과 약품을 낭비합니다. 적정 농축·배출 조건은 보충수 성질, 계통 재질과 수처리 계획에 따라 정하며 일률적인 숫자로 제시할 수 없습니다. [12][13]

스케일 · 열이 지나기 어려운 층

용존 성분이 석출해 단단한 층을 만들면 응축기 전열면의 열 저항이 늘거나 노즐·충전재 통로가 좁아질 수 있습니다. 농축뿐 아니라 물의 조성·온도·화학 조건도 관련됩니다. [8][13]

부식 · 금속과 유로의 손상

관·수조·부품을 약하게 하여 누수를 만들 수 있습니다. 부식 생성물은 다른 곳에 쌓여 막힘과 열교환 저하에 기여할 수 있으므로, 계통 재질에 맞는 관리가 필요합니다. [6][13]

슬라임·생물막 · 젖은 면의 오염

미생물이 만든 점성 막은 이물질을 붙잡고 열·물·공기 통로를 방해할 수 있습니다. 침전물과 정체 구간도 관리 대상입니다. 맑은 물이나 정상 전도도만으로 위생 안전을 판단하지 않습니다. [7][14]

스트레이너나 일부 순환수를 처리하는 여과장치는 부유 고형물을 줄이는 데 도움이 됩니다. 하지만 녹아 있는 염류를 같은 방식으로 제거하지는 못하므로 블로다운, 적절한 수처리와 미생물 관리를 통째로 대신할 수 없습니다. 수위·수질·전열면·공기길은 서로 연결되지만 각각 다른 관찰이 필요합니다. [12][13][14]

눈에 보이는 현상을 원리로 읽기

흰 플룸과 재순환, 그리고 냉각 부족

흰 것은 수증기 자체가 아니라 작은 액체 물방울입니다

수증기는 보이지 않는 기체입니다. 탑에서 나온 수분 많은 공기가 주변 공기와 섞이며 조건에 따라 응축하면 미세한 액체 물방울이 생겨 희게 보입니다. 이것이 흰 플룸입니다. 순환수의 액체 물방울이 그대로 딸려 나온 비산과는 발생 과정이 다릅니다. 둘이 동시에 있을 수 있고 작은 비산 물방울은 잘 보이지 않을 수도 있습니다. [13][16]

흰 플룸과 배출 공기 재순환

흰 플룸과 배출 공기 재순환

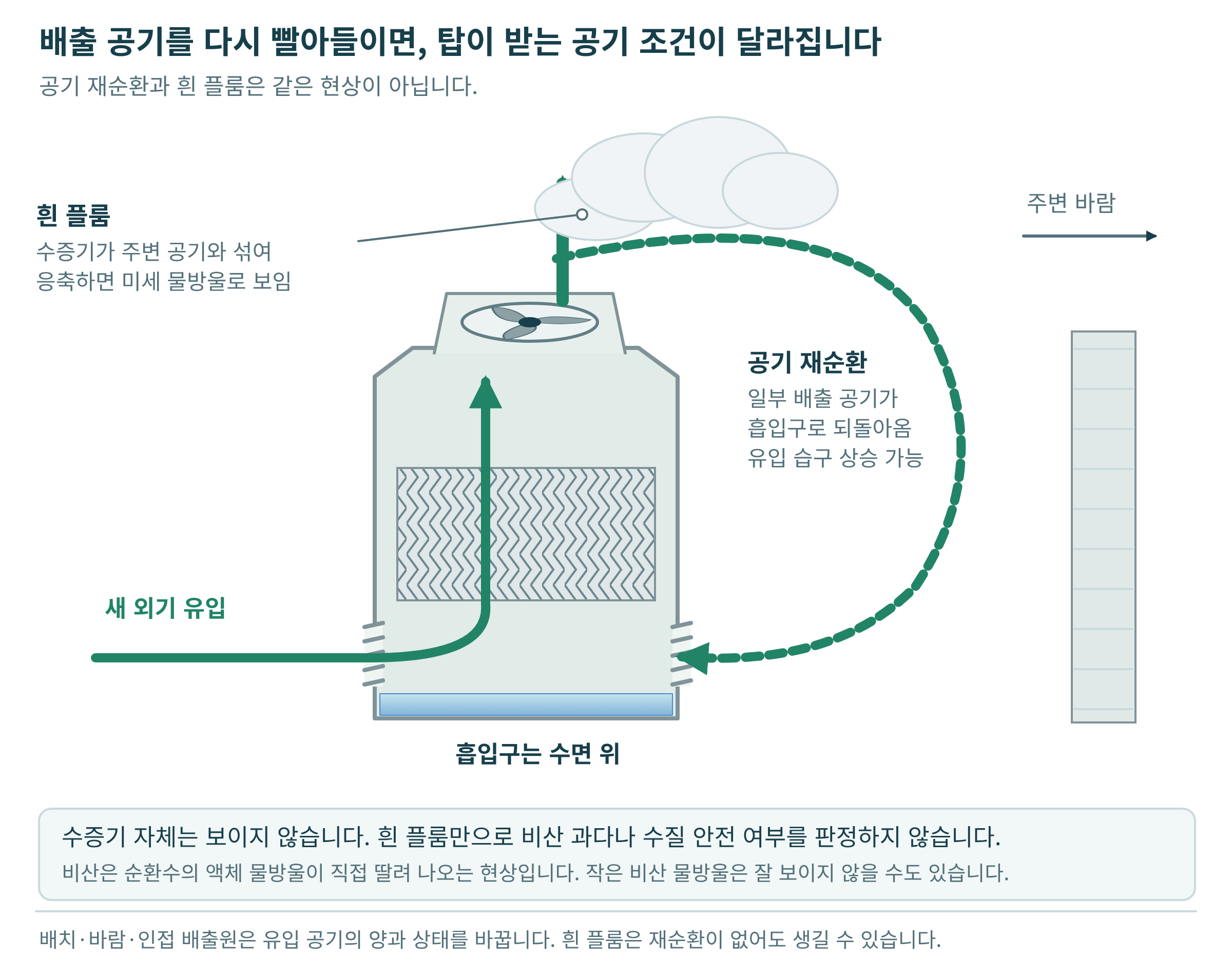

플룸의 생성과 점선으로 표시한 재순환 경로를 분리했습니다. 되돌아오는 공기는 수조 물속이 아니라 수면 위 흡입구로 들어갑니다. [15][16]
흰 플룸과 배출 공기 재순환 · 그림 확대

그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

흰 플룸과 배출 공기 재순환
원본 그림 열기 ↗

흰 구름이 크게 보인다는 사실만으로 냉각이 잘 된다거나 비산이 많다거나 물이 위험하다고 단정할 수 없습니다. 보이지 않는다고 증발이나 에어로졸 위험이 없는 것도 아닙니다. 성능은 온도·부하·유량과 함께, 수질 안전은 관리 계획과 필요한 검사로 따로 판단합니다. [14][16]

재순환 · 한 번 쓴 공기를 다시 받는 상황

벽·배치·바람 조건 때문에 배출 공기 일부가 흡입구로 돌아오면 유입 공기의 습구가 높아질 수 있습니다. 탑이 받는 출발 조건이 나빠져 같은 운전에서도 유출수 온도가 높아질 수 있습니다. 이웃 장비의 배출이 들어오는 영향도 함께 봅니다. 흰 플룸이 생겨도 재순환은 없을 수 있고, 플룸이 뚜렷하지 않아도 재순환은 일어날 수 있습니다. [15][16]

같은 증상에 여러 원인이 이어질 수 있습니다

아래는 고장을 확정하는 진단표가 아니라, 현상을 볼 때 함께 살필 인과관계입니다. 허용된 위치의 계기·기록을 먼저 비교하고 내부 확인은 담당자가 안전 절차에 따라 수행합니다. [6][7]

유출수 온도가 평소보다 높다

유입 습구 상승이나 열부하 증가만으로도 생깁니다. 같은 조건이라면 풍량 부족, 분배 불균일, 충전재 오염과 재순환도 봅니다. 이전과 같은 날씨·부하·유량인지 구분하지 않고 팬 고장으로 단정하지 않습니다. [11][15]

팬은 도는데 냉각이 부족하다

회전 중이라는 사실과 실제 풍량은 다릅니다. 저속 제어, 흡입면 가림, 루버·충전재·비산방지기의 막힘이 풍량을 바꿀 수 있습니다. 충분한 물 분배와 유량도 함께 봅니다. [6][7][15]

입출구 온도 차가 커졌다

열부하 증가 또는 순환 유량 감소일 수 있습니다. 큰 온도 차만 보고 성능 향상으로 판단하지 않습니다. 온도 센서 위치·상태와 펌프·유량 기록을 함께 비교합니다. [11]

충전재 일부만 젖거나 한쪽에 물이 몰린다

노즐·분배 조건, 충전재 막힘이나 변형이 접촉 면적을 줄일 수 있습니다. 국부적인 물길이 전체 분포를 대표하지는 않습니다. 관찰 하나로 부품 교체를 결정하지 않습니다. [6][7][8]

수위가 낮고 펌프 소음·유량 변동이 있다

보충수 부족, 과도한 배출, 누수가 수량을 줄일 수 있습니다. 스트레이너 막힘·흡입 공기·배관 조건도 소음과 연결됩니다. 소리만 듣고 캐비테이션으로 확정하지 않습니다. [6][7]

보충수가 계속 들어오거나 수조가 넘친다

부하에 따른 증발 증가와 비정상 손실을 구분합니다. 밸브·수위 감지 이상, 블로다운 과다, 드레인 누설·누수, 정지 후 돌아오는 물도 봅니다. 급수량 증가를 모두 증발로 계산하지 않습니다. [6][12][13]

탑 주변에 물방울이나 젖음이 보인다

비산방지기 틈·손상, 물 튐, 바람, 누수·넘침 등 여러 경로가 있습니다. 플룸 크기만으로 원인을 찾지 않습니다. 물방울을 직접 맞으며 가까이서 확인하지 않습니다. [2][6][14]

탑 유출수는 비슷한데 냉동기 상태가 나쁘다

응축기 오염, 냉각수 유량 변화, 부하나 냉동기 자체 조건도 영향을 줍니다. 탑의 수온 하나로 전체 계통을 정상이라 결론 내리지 말고, 유체의 길을 따라 담당자가 범위를 나누어 확인합니다. [4][5][13]

이해와 작업은 다른 단계입니다

구조를 알수록 접근 경계를 분명히 합니다

팬이 멈춰 보여도 안전한 정비 상태라는 뜻은 아닙니다.

자동 제어로 재기동할 수 있습니다. 내부 접근·분해·전기 작업은 권한 있는 작업자가 설비별 절차에 따라 에너지 차단·잠금·표시와 안전 상태 확인을 마친 뒤 수행해야 합니다. 운전 화면의 정지 버튼이나 운전 스위치는 전원 격리의 대체가 아닙니다. [6][7]

젖은 바닥, 높은 탑과 사다리, 팬과 구동부, 전기 설비가 함께 있습니다. 보호망·점검문을 임의로 제거하거나 충전재·외함 위를 발판처럼 밟지 않습니다. 소음·진동·물 튐·누수는 허용된 안전 거리에서 관찰해 전달합니다. 동절기에는 물·배관의 동결 위험이 있으므로 임의의 역회전이나 급격한 제어 변경 대신 모델별 동절기 운전 계획을 따릅니다. [6]

개방형과 밀폐형 증발식 모두 살수수에서 에어로졸이 나갈 수 있습니다. 배출부나 비산이 의심되는 곳에 불필요하게 머물지 않습니다. 레지오넬라 등 미생물 위험은 물관리 프로그램, 오염·정체 관리, 적절한 수처리와 필요한 검사로 다룹니다. 비산방지기나 정상 전도도 자체가 안전을 보증하지 않습니다. [14]

수처리 약품은 제품 안전자료와 현장 계획에 따라 전문 담당자가 취급합니다. 임의 혼합이나 투입을 하지 않습니다. 약품 농도·투입량·살균 절차와 배출수의 처리·방류 조건은 이 원리 그림에서 결정하지 않으며, 현장의 재질·수질·절차와 적용 요건을 확인해야 합니다. [6][13][14]

다시 장비를 바라볼 때

물의 길, 공기의 길, 열이 건너가는 면을 떠올려 보세요.

어느 장비에서 온 물인지, 어디서 나뉘는지, 어떤 표면에서 공기와 만나는지, 식은 물이 어디로 돌아가는지 연결하면 부품 이름이 역할로 이어집니다. 수온·수위·수질·배출 현상은 각각 다른 질문이라는 점을 기억하면 한 가지 모습만으로 전체 상태를 단정하지 않게 됩니다.
