밸브 · 차단·조절·역류 방지의 차이
밸브는 모두 같은 용도가 아닙니다. 차단용, 유량 조절용, 역류 방지용을 구분합니다.
무엇이고, 왜 쓰나요?
유체 흐름을 열고 닫거나 조절하고 역류를 막습니다. 재질·온도·압력·유체 적합성에 맞는 형식이 필요합니다.
바뀌는 것은 온도가 아니라 통로입니다
개폐 상태
- 1열림
유체가 통과할 길이 연결됨
- 2중간
통로가 좁아지고 저항이 커짐
- 3닫힘
폐쇄부와 시트가 통로를 차단
GIF의 파랑은 물을 구분하는 표시입니다. 파랑으로 그렸다고 냉수 전용이거나 밸브를 지나며 냉각된다는 뜻은 아닙니다. 개도와 실제 유량은 같지 않습니다.
그림에서 부품 찾아보기
- 1. 레버·스템
- 손잡이의 90도 회전을 내부 볼로 전달합니다.
- 2. 볼·관통공
- 열림 상태에서는 가운데 구멍이 배관 통로와 나란합니다.
- 3. 시트·몸체
- 볼 둘레의 시트가 밀봉하고 바깥 몸체가 압력을 지지합니다.
어떤 종류가 있나요?
- 볼·게이트
- 주로 차단에 사용합니다. 조절 가능 여부는 해당 제품 설계를 확인합니다.
- 글로브·제어밸브
- 유량 조절에 쓰이며 구동기와 조합할 수 있습니다.
- 체크밸브
- 유체의 역방향 흐름을 막습니다. 안전한 작업 격리를 대신하지 않습니다.
주요 부품과 역할
- 몸체와 보닛
- 몸체는 유체 압력을 담고 배관과 연결됩니다. 보닛은 스템·패킹 등의 상부 구조를 지지하는 덮개입니다. 몸체 형상과 내부 폐쇄부가 함께 유로를 결정합니다.
- 볼과 관통공

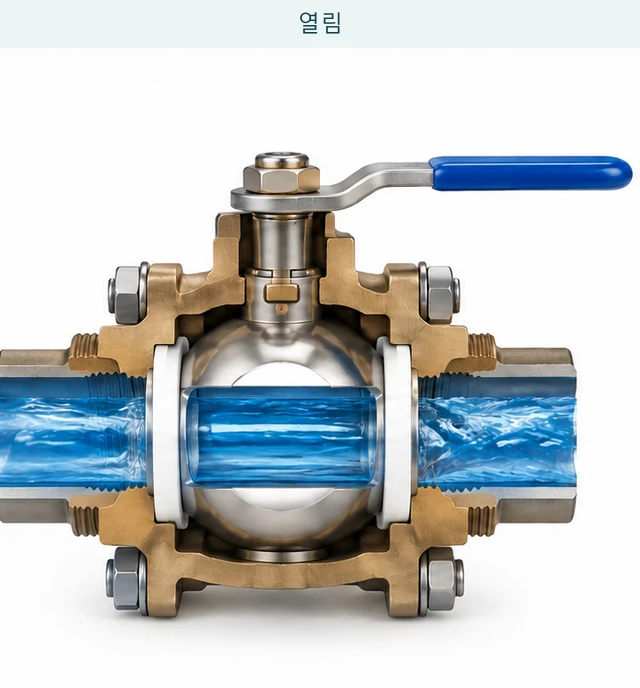

- 볼밸브는 구멍이 뚫린 구를 90도 돌립니다. 구멍이 배관과 나란하면 열리고, 직각이 되면 구의 막힌 면이 배관을 차단합니다. 구를 통째로 위아래로 올리는 방식이 아닙니다.
- 버터플라이 디스크

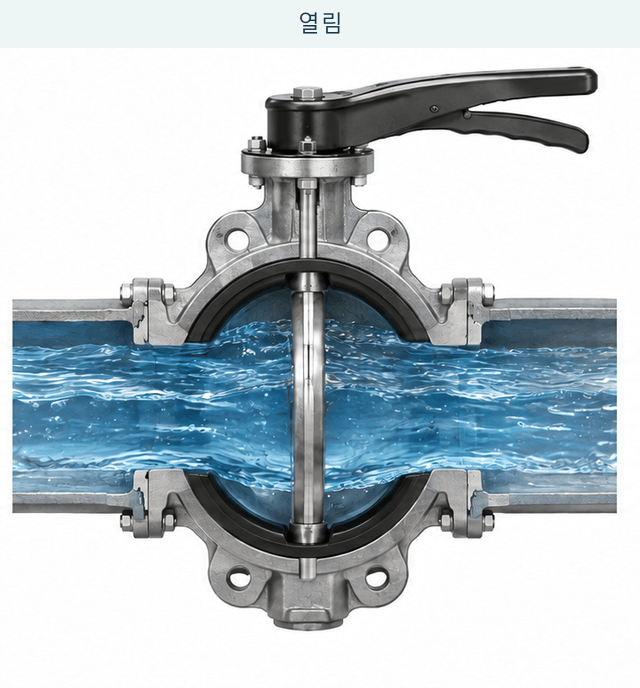

- 배관 단면에 놓인 원판을 축 중심으로 회전시킵니다. 열렸을 때도 원판과 축이 유로 안에 남습니다. 닫힐 때는 원판 둘레와 시트가 맞닿습니다. 편심형은 축·밀봉 구조가 동심형과 다릅니다.
- 시트
- 볼 또는 원판과 맞닿아 닫힘 상태의 누설을 제한합니다. 탄성 시트와 금속 시트는 온도·유체·허용 누설 조건이 다릅니다. 모든 밸브가 같은 재질이나 완전 무누설 성능을 갖지는 않습니다.
- 스템·패킹·구동기
- 스템은 손잡이나 구동기의 힘을 내부 폐쇄부로 전달합니다. 패킹은 움직이는 스템 주변의 외부 누설을 제한합니다. 전동·공압 구동기는 회전 또는 직선 운동을 만들며, 위치표시와 실제 유량은 같은 정보가 아닙니다.
- 플러그·게이트·체크 디스크
- 글로브밸브의 플러그는 시트와의 간격을 바꾸고, 게이트는 통로에서 물러나 열립니다. 체크밸브는 차압에 따라 역류를 막습니다. 수동 차단밸브와 체크밸브를 이름만 비슷하다고 같은 동작으로 보지 않습니다.
통로가 열리고 닫히는 과정
90도 회전으로 달라지는 통로

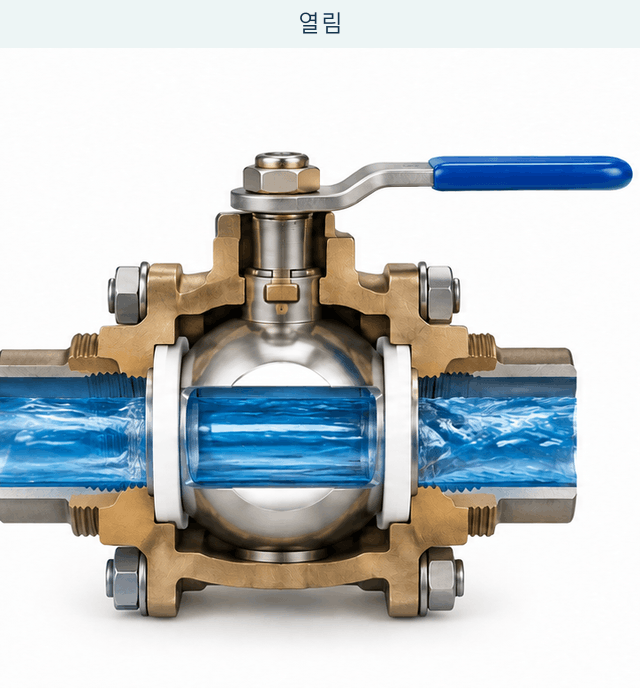

움직이는 그림에서 열림 → 중간 → 닫힘을 비교하세요. 볼밸브는 관통공의 방향, 버터플라이밸브는 원판의 방향이 바뀝니다. 닫힌 그림에서는 하류로 이어지는 흐름이 사라집니다. 파란색은 흐름을 구별하기 위한 표시이며 배관 내부의 자유수면을 뜻하지 않습니다.
반쯤 열면 유량도 반일까요?
개도는 부품의 위치이고 유량은 밸브 특성과 전후 차압, 나머지 배관 저항이 함께 정합니다. 손잡이를 절반 돌렸다고 유량이 절반이 되는 것은 아닙니다. 일반 차단용 볼밸브의 중간 상태는 여기서 개폐를 설명하기 위한 것으로, 지속적인 조절 운전을 권하는 뜻이 아닙니다.
2방·3방과 혼합·분배
2방은 통로 하나의 흐름을 바꿉니다. 3방은 공통 포트와 두 갈래 사이에서 혼합 또는 분배합니다. 포트 A·B·AB의 실제 배치와 허용 흐름 방향은 제품별로 다르므로 손잡이 모양만으로 추정하지 않습니다.
작동 흐름
- 1조작 신호·핸들
- 2밸브 내부 위치 변경
- 3통로 면적 변화
- 4유량·압력 상태 변화
개도 50%가 유량 50%를 뜻하지는 않습니다. 밸브 특성과 배관 압력차가 실제 유량에 함께 영향을 줍니다.
점검할 때 무엇을 보나요?
- 밸브 태그·유체·정상 개폐 상태를 도면과 대조합니다.
- 외부 누설과 구동기 표시·실제 응답을 구분합니다.
