펌프

무엇이고, 왜 쓰나요?

냉각수 순환, 급수, 배수, 공정액 이송에 사용합니다. 유량은 단위 시간에 보내는 양이고, 양정은 액체에 부여하는 에너지를 높이로 표현한 값입니다.

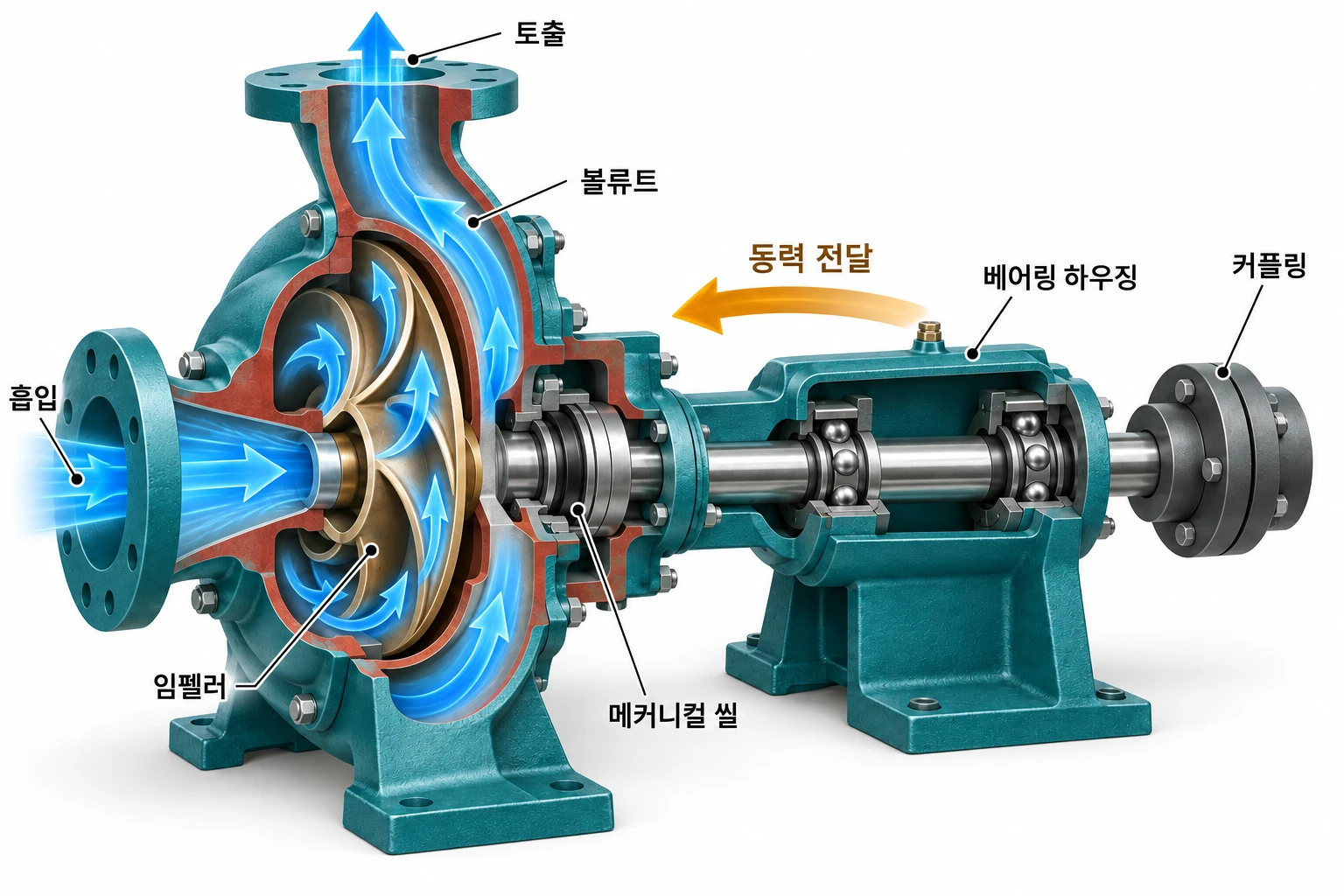

그림에서 부품 찾아보기

1. 흡입 노즐

왼쪽 배관에서 임펠러 중심으로 액체를 안내하는 고정 통로입니다.

2. 임펠러

축과 함께 회전하며 날개 사이의 액체에 에너지를 줍니다.

3. 볼류트 케이싱

임펠러 바깥의 달팽이 모양 고정 통로가 액체를 모아 토출구로 보냅니다.

4. 메커니컬 씰

물이 담긴 케이싱과 축 사이를 밀봉하는 부분입니다.

5. 축

임펠러와 커플링 사이에서 토크를 전달하는 연속된 회전부입니다.

6. 베어링

축을 지지하고 회전부의 하중을 하우징으로 전달합니다.

7. 베어링 하우징

베어링의 위치와 윤활을 유지하는 고정 몸체입니다. 펌핑하는 물이 흐르지 않습니다.

8. 커플링

맨 오른쪽 연결부에서 별도 모터의 회전력을 전달받습니다.

어떤 종류가 있나요?

원심식

회전 임펠러로 액체에 에너지를 전달합니다. 순환수 계통에 흔히 사용됩니다.

용적식

일정 공간의 액체를 가두어 밀어냅니다. 기어·스크루·피스톤 등 형식이 있으며 원심식과 운전 특성이 다릅니다.

다단식

여러 임펠러를 직렬로 배치해 높은 양정을 얻습니다.

주요 부품과 역할

흡입 노즐과 임펠러 아이

흡입 노즐은 배관에서 들어온 액체를 임펠러 중앙의 입구인 아이(eye)로 안내합니다. 여기서 흐름이 축 방향으로 들어왔다가 날개 사이를 지나며 바깥쪽으로 꺾입니다. 흡입 조건이 나쁘면 이 부근의 압력이 액체의 증기압 아래로 떨어질 수 있습니다.

임펠러와 슈라우드

임펠러는 축과 함께 회전하는 날개차입니다. 날개가 액체에 일을 하여 속도와 압력을 높입니다. 폐쇄형은 날개 앞뒤에 슈라우드라는 원판이 있고, 개방형은 한쪽 또는 양쪽이 열려 있습니다. 고형물 통과성·효율·마모 특성이 달라 용도에 맞게 고릅니다.

볼류트(Volute)와 케이싱

볼류트는 임펠러 둘레의 달팽이 모양 수집 통로입니다. 둘레를 따라 모이는 유량이 늘어나는 만큼 통로가 커지며, 회전부에서 나온 유체를 토출구로 모읍니다. 케이싱은 이 통로를 포함하는 고정 압력 몸체입니다. 임펠러처럼 함께 도는 부품이 아닙니다.

컷워터와 토출 노즐

컷워터는 볼류트가 토출 통로로 이어지는 혀 모양 경계입니다. 이 부근의 압력 변동은 진동·소음과 관련됩니다. 토출 노즐은 모인 유체를 배관으로 내보냅니다. 토출 방향은 펌프 설계에 따라 위·옆 등으로 달라집니다.

웨어링과 내부 틈새

일부 펌프는 케이싱과 임펠러 입구 사이에 교환 가능한 웨어링을 둡니다. 고압측 액체가 저압의 흡입측으로 되돌아가는 내부 누설을 제한하는 부품입니다. 축봉과 달리 펌프 외부로 새는 액체를 막는 역할은 아닙니다.

축과 축 슬리브

축은 모터의 토크를 임펠러에 전달합니다. 슬리브는 축봉이 닿는 부분의 축을 보호하는 교환 가능한 덮개입니다. 슬리브 유무와 고정 방식은 설계마다 다르며, 축 전체를 씰이라고 부르지는 않습니다.

메커니컬 씰과 씰 챔버

물이 있는 케이싱에서 축이 빠져나오는 곳을 밀봉합니다. 회전 링과 고정 링의 정밀한 면, 스프링, 보조 밀봉재가 함께 작용합니다. 밀봉면 사이의 얇은 유체막은 윤활·냉각에 중요하며 공회전하면 손상될 수 있습니다. 씰 챔버는 이 부품과 유체가 자리하는 공간입니다.

베어링과 베어링 하우징

베어링은 축을 지지하고 반경·축 방향 하중을 받습니다. 하우징은 베어링 외륜의 위치를 잡고 윤활유 또는 그리스를 유지하는 고정 몸체입니다. 이 그림의 하우징은 펌핑하는 물의 유로가 아닙니다. 하우징 온도 상승은 윤활·정렬·하중 등을 함께 살펴야 합니다.

커플링과 정렬

커플링은 별도 모터축과 펌프축을 연결해 토크를 전달합니다. 유연한 형식도 허용 범위 안의 작은 오차만 받아들이며, 심한 축 어긋남을 해결하는 부품은 아닙니다. 정렬 불량은 베어링과 씰에 부담을 줍니다. 실제 운전 중에는 회전부 보호덮개가 필요합니다.

브래킷·베이스·배관 지지

브래킷과 베이스는 하중을 기초로 전달하고 축 중심을 유지합니다. 무거운 배관을 펌프 노즐에 억지로 맞추면 케이싱이 변형되어 정렬이 틀어질 수 있습니다. 펌프 자체의 지지와 배관의 지지는 구분합니다.

물의 길과 힘의 길은 다릅니다

물은 흡입구 → 임펠러 아이 → 날개 사이 → 볼류트 → 토출구로 이동합니다. 힘은 모터 → 커플링 → 축 → 임펠러로 전달됩니다. 베어링은 힘을 지지하지만, 이 형식에서는 물을 보내는 통로가 아닙니다. 두 경로를 따로 따라가면 축봉이 왜 물과 베어링 사이에 있어야 하는지 이해할 수 있습니다.

펌프를 돌렸는데 왜 물이 안 나올까요?

임펠러가 돌아도 흡입측에 액체가 충분히 공급되지 않거나 공기가 차 있으면 정상적인 에너지 전달이 어렵습니다. 원심펌프는 형식에 따라 충수가 필요하고, 자흡식도 정해진 조건을 충족해야 합니다. 단순히 회전 여부만으로 정상 토출을 판단하지 않습니다.

유량·양정과 캐비테이션

펌프가 내는 유량은 펌프 특성과 배관 저항이 만나는 운전점에서 정해집니다. 밸브 개도·배관 막힘·회전수 변화가 운전점을 옮깁니다. 캐비테이션은 낮은 압력에서 생긴 증기 기포가 높은 압력 구간에서 붕괴하는 현상으로, 유입 공기나 베어링 소음과 원인이 다릅니다.

작동 흐름

1. 1흡입구
2. 2임펠러 중심
3. 3회전에 의한 에너지 전달
4. 4케이싱 → 토출구

실제 유량은 펌프 성능곡선과 배관 저항이 함께 결정합니다. 흡입부 압력이 낮아 액체가 기화하고 기포가 다시 붕괴하면 캐비테이션이 발생하여 소음·진동·손상을 일으킬 수 있습니다.

점검할 때 무엇을 보나요?

• 흡입·토출 압력, 유량, 모터 전류의 평소 값을 함께 비교합니다.
• 누수와 비정상 소음은 운전 조건 및 발생 시점을 기록합니다.
• 기포 소음만으로 베어링 고장이라고 단정하지 않습니다.
