FCU · 팬코일과 룸컨트롤러

팬과 코일로 개별 공간의 냉난방을 돕습니다. 실내 온도 조절과 환기 공급은 구분해야 합니다.

냉온수 코일에 실내 공기를 통과시켜 구역별 온도를 조절합니다. FCU가 있다는 것만으로 외기 환기가 확보되는 것은 아닙니다.

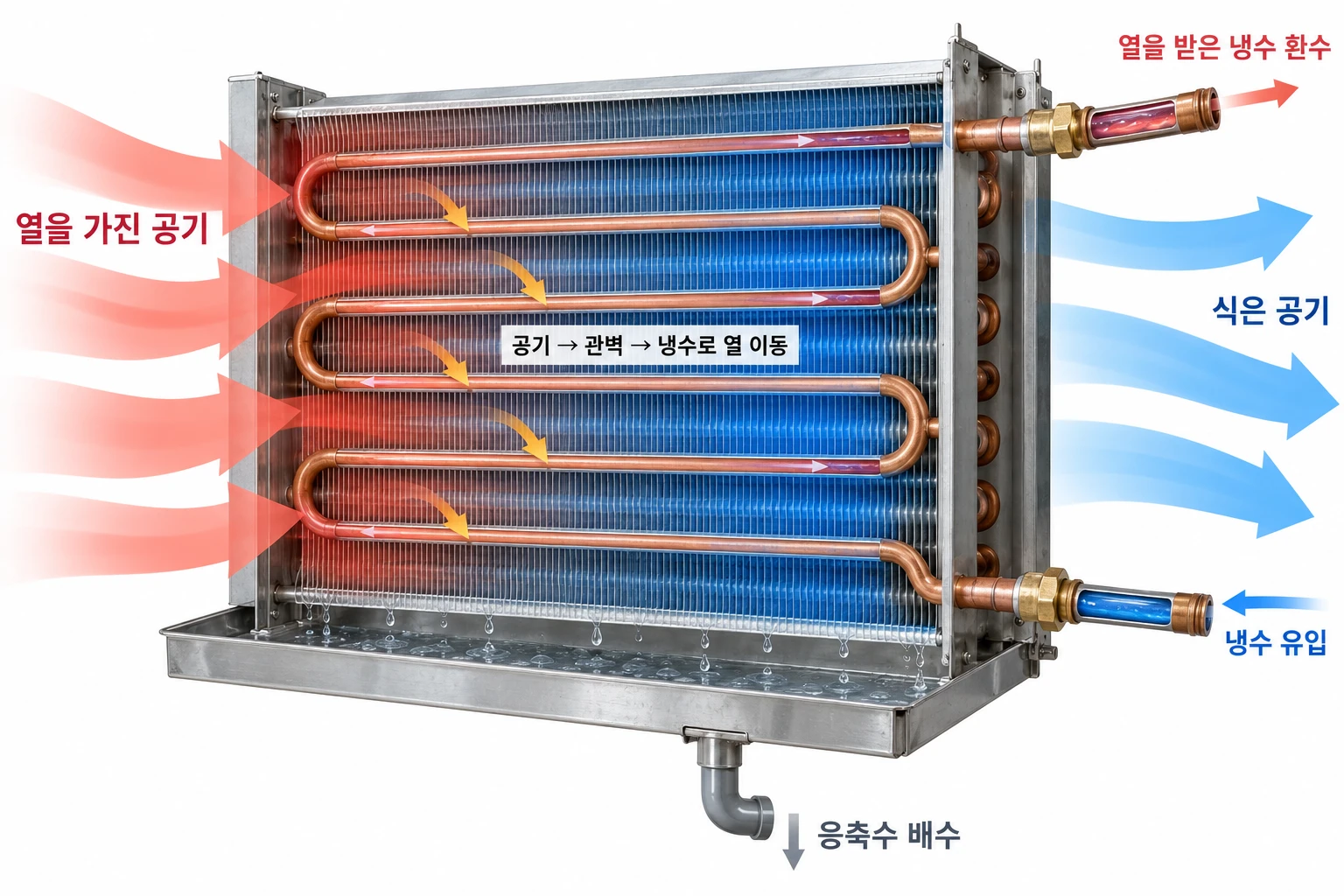

이 그림은 냉수식 팬코일의 냉방입니다. 실내 공기가 식는 만큼 냉수는 열을 받아 환수됩니다. 코일의 공통 원리를 확대한 그림이며 실제 팬·배관 배치는 기종마다 다릅니다. 난방 때는 온수에서 공기로 열이 이동합니다.

환기 흡입부·필터: 실내 공기를 받아 팬과 코일로 안내합니다. 일반적인 팬코일의 재순환 공기와 별도 환기 설비의 신선 외기는 구분합니다.
팬 휠·모터: 팬 휠이 회전해 공기를 옮기고 모터가 이를 구동합니다. 여러 팬 휠을 하나의 축으로 돌리는 형식도 있습니다.
핀코일·밸브: 물은 관 안, 공기는 핀 사이를 지납니다. 제어밸브가 물 흐름을 바꾸어 열교환량을 조절하며, 2관식과 4관식은 냉온수 배관 구성이 다릅니다.
응축수 받이·배수: 냉방 중 코일에서 맺힌 물을 모읍니다. 팬은 돌아도 배수 막힘 때문에 누수가 생길 수 있으며 냉수 배관의 누수와 원인이 다릅니다.

실내 → 필터 → 팬·코일 → 실내 순환에서 공기가 물과 열을 주고받습니다. 냉동사이클 전체가 팬코일 안에 있는 것이 아니라, 중앙 냉온수 설비가 물을 공급하는 구성이 흔합니다.

설정 온도와 측정 온도를 비교해 밸브나 팬 속도를 제어합니다. 화면의 냉방 표시, 밸브의 실제 개방, 실제 냉수 공급은 각각 확인해야 하는 다른 상태입니다.

냉방 불량은 설정 문제 외에도 냉수 공급, 밸브, 풍량, 코일 상태 등과 관련됩니다. 컨트롤러 화면의 운전 표시가 실제 물 흐름을 보장하지는 않습니다.
