냉매 압축기의 원리

냉매 기체의 압력을 높이는 장치입니다.

증발기에서 온 저압 기체에 모터의 일을 가합니다. 압력과 온도가 높아져 응축기에서 주변으로 열을 버릴 수 있게 됩니다. 공기압축기와 구동 원리가 비슷해도 다루는 유체와 계통은 다릅니다.

유체·기구 동작

속도구간0.0 / 6.0s

동작과 유체 경로를 준비하고 있습니다.

한 회전을 느리게 늘린 왕복동 원리 확대입니다. 흡입 중에는 공간이 커지고, 두 밸브가 닫힌 뒤 공간을 줄여 압축합니다. 토출 압력을 넘으면 토출 밸브가 열립니다.

같은 흐름을 짧은 영상으로 보기

6초 반복 · 음성 없음. 버튼·슬라이더로 조작하는 위 단면과 별도로 재생됩니다.

흡입 → 포획 → 체적 감소 → 토출 순서입니다. 아래 영상은 금속 로터의 회전 기구를 보여 줍니다. 실제 압축 주머니의 기밀이나 냉매 유량을 계산하는 영상은 아닙니다.

3D 축회전 · 고정 카메라

속도구간0.0 / 6.0s

케이싱·베어링·모터 외함은 고정되어 있습니다. 금속 로터의 표면과 축 연결부를 3차원으로 다시 렌더링했습니다. 4엽·6홈을 단순화한 교육용 형상이며 실제 제품의 치형·간극·압축 성능을 재현한 모델은 아닙니다.

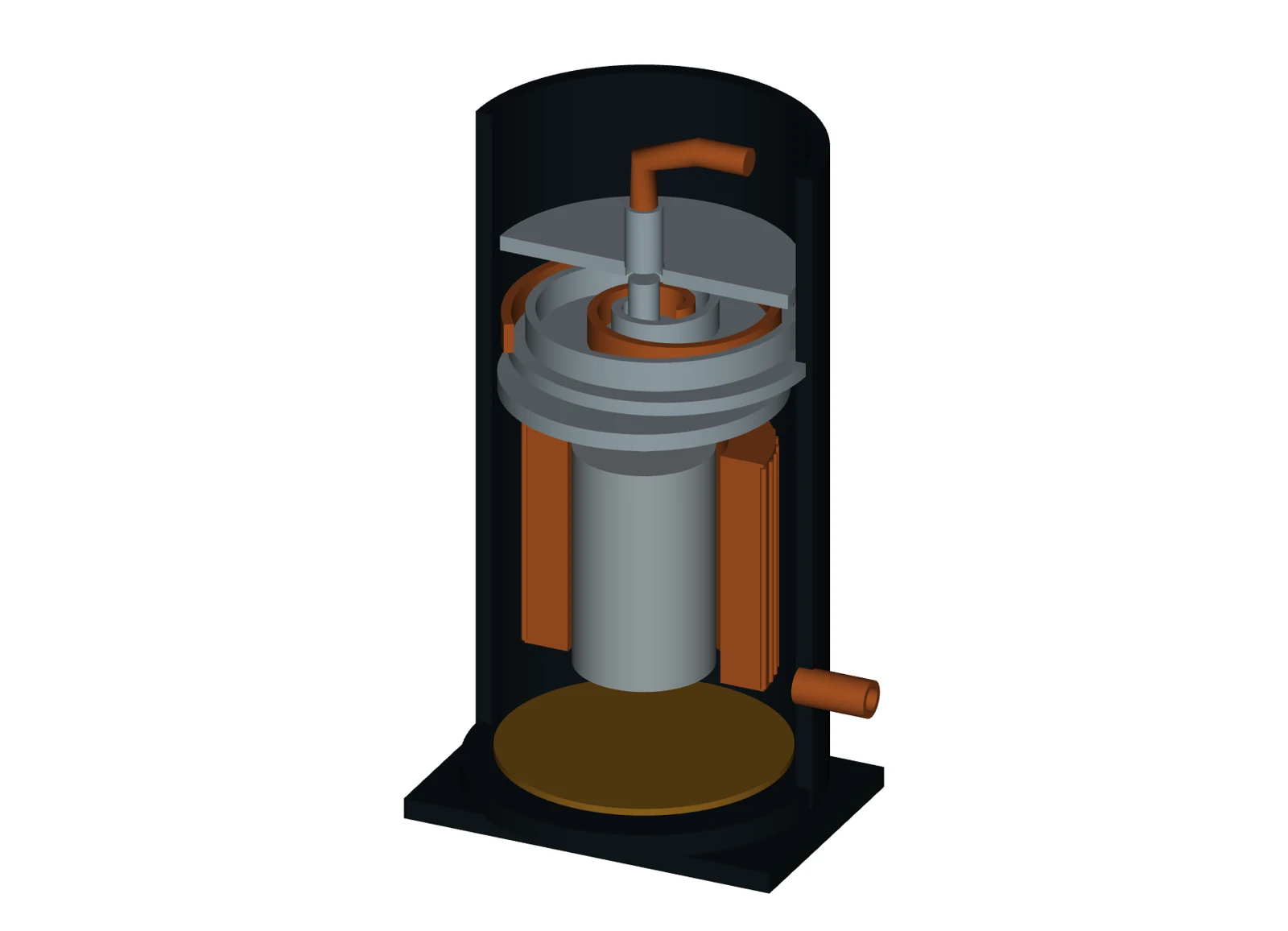

스크롤 내부 보기

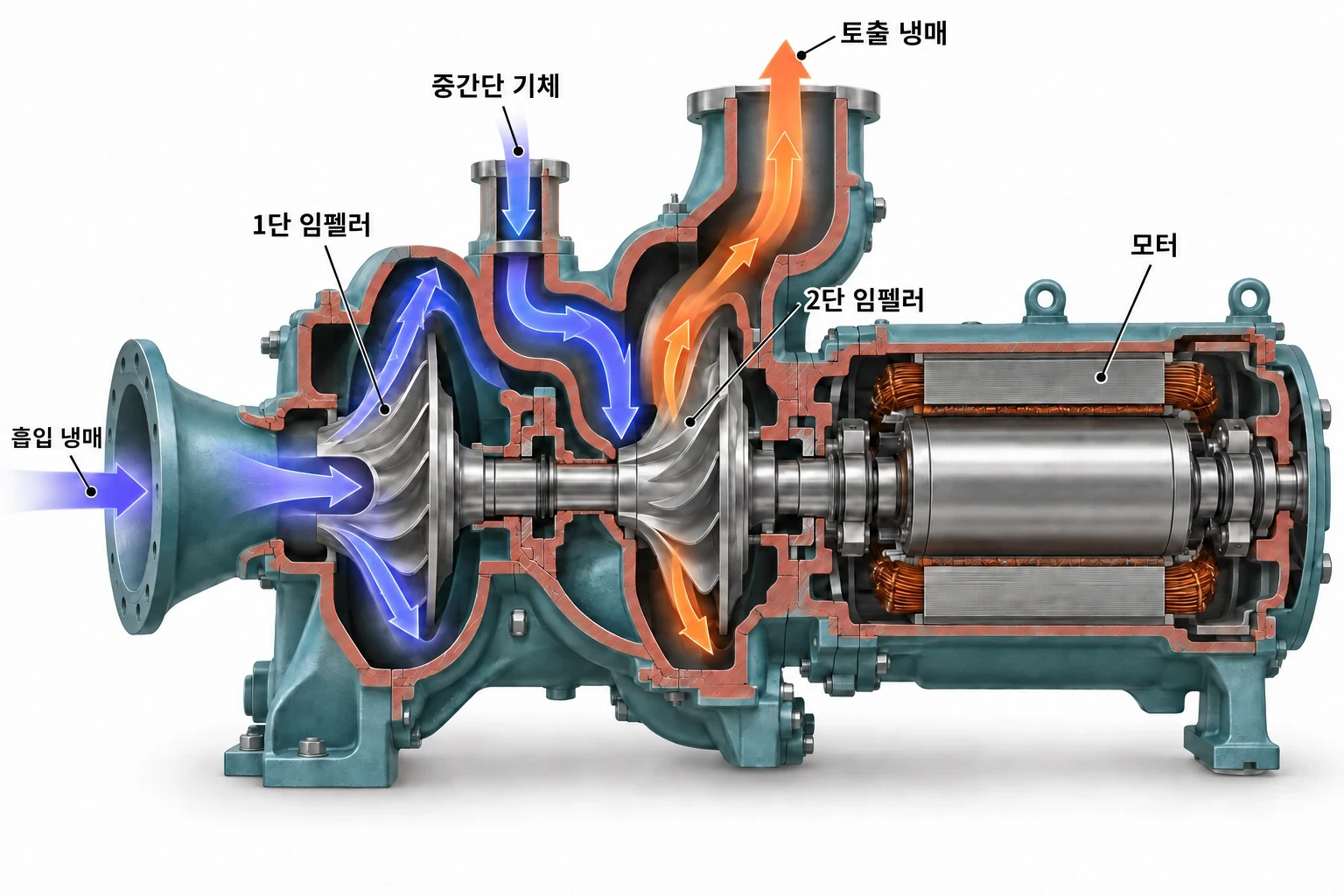

원심식 임펠러·디퓨저 보기

인버터는 여섯 번째 압축 방식이 아니라 모터 회전수 제어입니다. 액 냉매 유입·윤활·이상 압력 등은 별도의 보호와 관리가 필요합니다.

그림 안내 · 참고자료

색과 움직임은 유체의 위치·상태를 설명하는 교육용 표현입니다. 그림은 실제 촬영 사진·시공도나 운전 지시서가 아닙니다. 냉매 충전·밸브 조정·분해는 해당 장비 매뉴얼과 승인된 절차를 따릅니다.

인쇄 p.5(PDF 11번째 페이지): 냉동 사이클. 인쇄 pp.6–13: 압축 방식, 공랭·수랭과 압축 일이 필요한 이유. 원문 도판을 재배포하지 않음.

흡입 기체의 압축, 압력·온도 상승과 응축기로의 이동. 제품 가격·수명·성능 비교표는 사용하지 않음.

시험챔버 제조사 설명: 고정·선회 스크롤, 편심축, 바깥에서 중앙으로 이동하며 작아지는 기체 주머니. 마케팅 성능 수치는 사용하지 않음.

인쇄 pp.4–6: 모터·로터 연결, 베어링, 오일과 용량조절 슬라이드. 실제 모델의 형상을 그대로 재현한 도면은 아님.

회전 날개가 기체에 일을 하고 반경 방향으로 가속한다는 일반 기계 원리. 항공용 자료이므로 냉동기 제품 사양으로 사용하지 않음.
