집안 난방 방식

집에서 말하는 보일러는 보통 물을 증기로 만들어 보내지 않습니다. 액체 상태의 난방수를 데워 바닥 배관으로 순환시키고, 식은 물을 다시 받아 가열합니다.

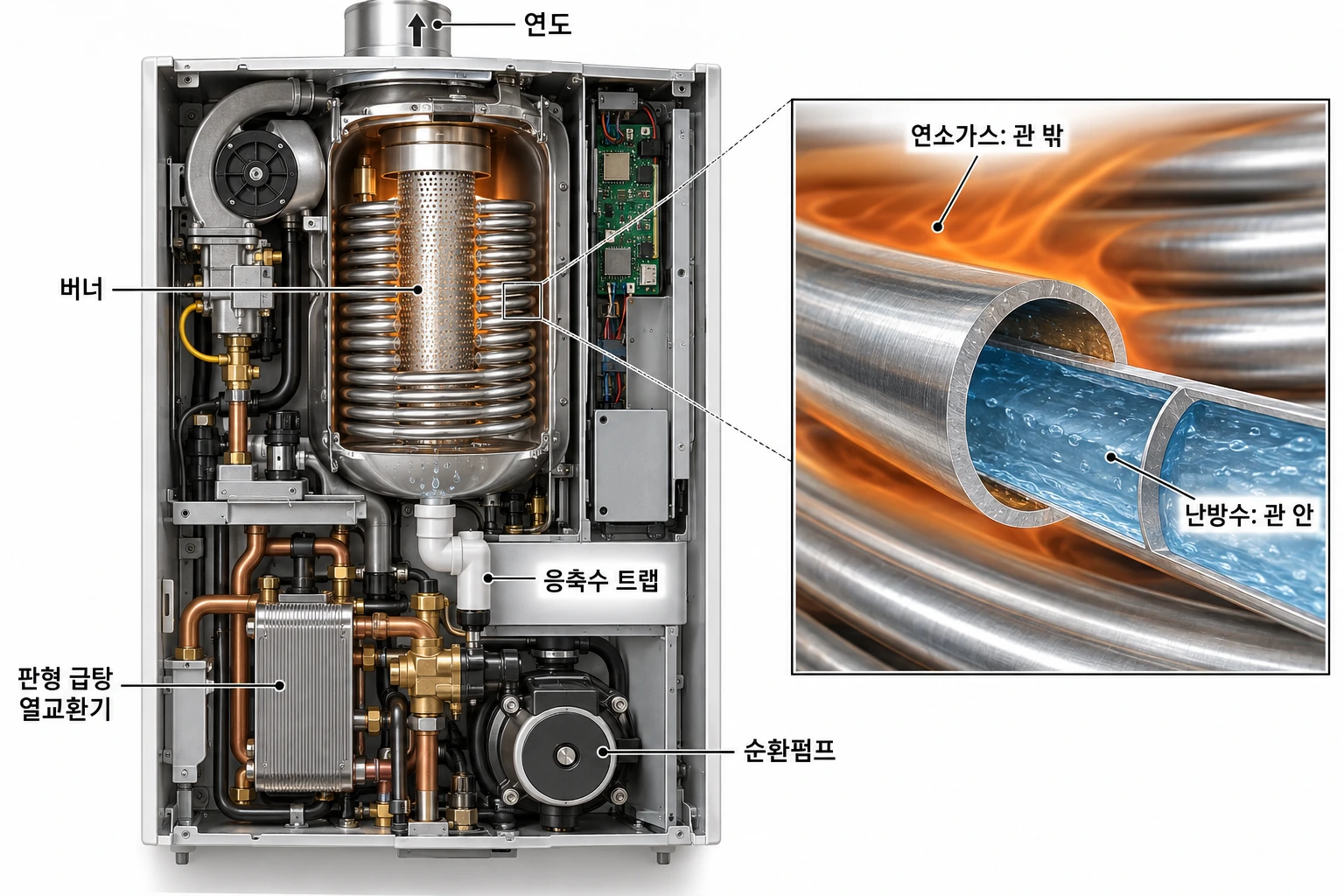

급탕 겸용 기종은 별도 열교환기에서 수도 물을 데웁니다. 난방수의 열만 금속판을 건너 전달되며 두 물은 섞이지 않습니다. 콘덴싱은 배기가스 속 수증기를 응축시켜 열을 더 회수하는 방식이지, 수도 온수를 증기로 만드는 방식이 아닙니다.

위쪽 버너·열교환기

연료의 열이 금속 전열면을 거쳐 난방수로 전달됩니다.

아래쪽 순환펌프·팽창탱크

펌프는 난방수를 순환시키고 팽창탱크는 물의 부피 변화를 받아 줍니다.

아래쪽 판형 열교환기

난방 회로와 수도 회로를 분리한 채 급탕수에 열을 전달합니다.

응축수 배수

연소가스 쪽에서 생긴 응축수를 배출합니다. 난방 환수·수도 온수와는 다른 관입니다.

1. 난방 요청: 버너의 열로 난방수를 가열합니다.
2. 순환: 따뜻한 난방수가 바닥에 열을 주고 되돌아옵니다.
3. 수도 사용: 급탕 우선형은 난방을 잠시 전환해 수도 물을 데웁니다.

일반형과 콘덴싱형은 열 회수 방식의 차이입니다. 열교환기 개수·배치와 급탕 전환 방식은 기종마다 다릅니다.

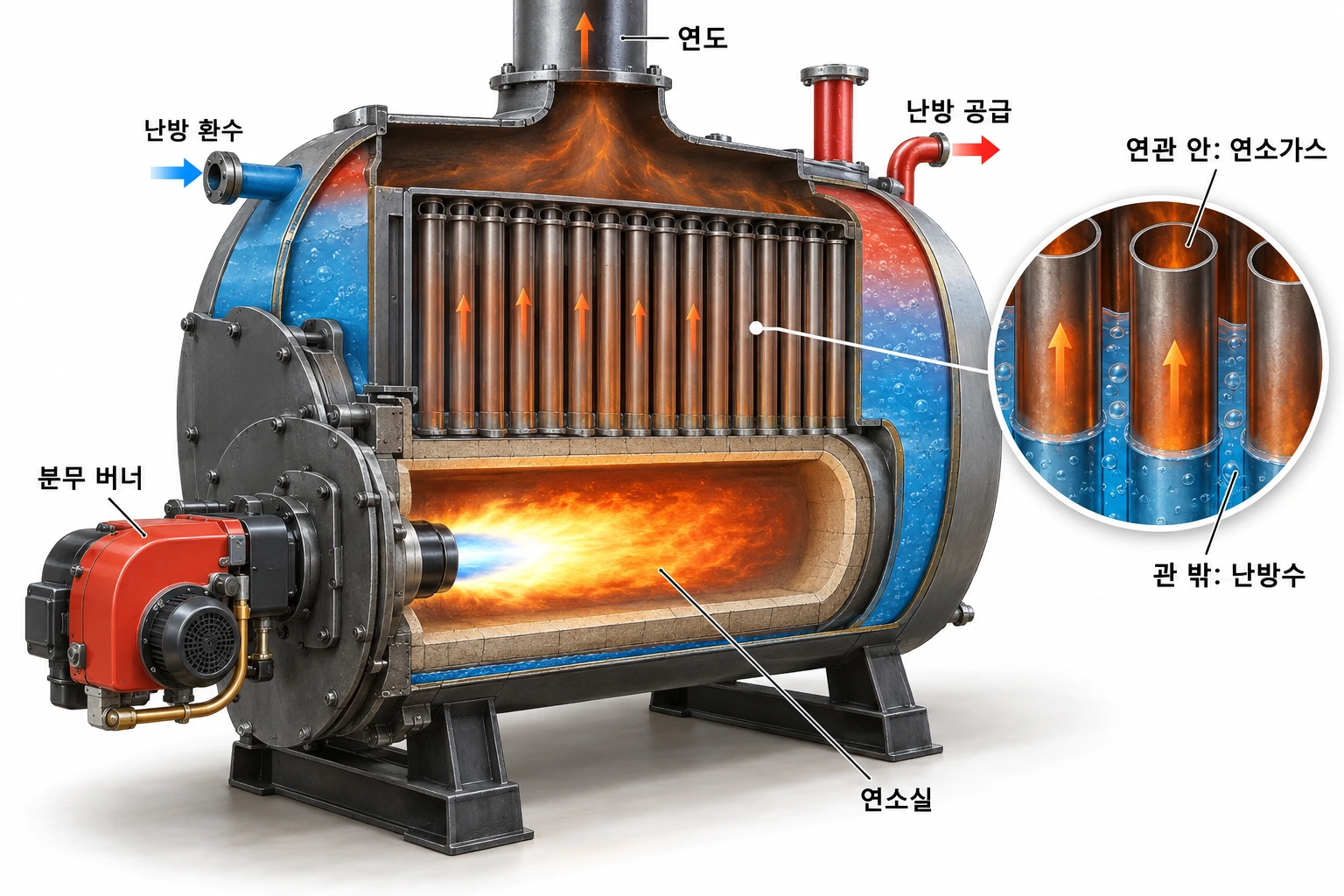

기름탱크에서 공급된 연료를 버너가 미세하게 분무하고 공기와 함께 연소시킵니다. 불꽃과 고온 가스가 전열면을 가열하고, 그 바깥 물이 열을 받습니다.

그림은 온수형의 대표 원리입니다. 급탕은 기종에 따라 내장 열교환기나 별도 온수탱크로 구성됩니다. 기름 보일러에도 응축열을 회수하는 콘덴싱형이 있어, “기름식”과 “콘덴싱”은 서로 반대말이 아닙니다.

연료탱크·필터

기름을 저장하고 버너로 공급하는 계통입니다. 급수탱크가 아닙니다.

분무 버너·연소실

기름을 잘게 분사해 연소시키는 자리입니다.

전열부·수부

연소가스와 난방수는 금속벽을 사이에 두고 열을 주고받습니다.

연도·난방 배관

배기가스는 연도로, 데워진 물은 난방 계통으로 갑니다.

1. 연료 공급과 분무로 연소에 필요한 조건을 만듭니다.
2. 연소가스가 전열부를 지나며 물에 열을 전달합니다.
3. 펌프가 난방수를 순환시키고 배기가스는 연도로 나갑니다.

기름 배관·난방 배관·배기 통로를 먼저 구분하세요. 실제 연소 조정이나 점화 절차를 설명하는 그림은 아닙니다.

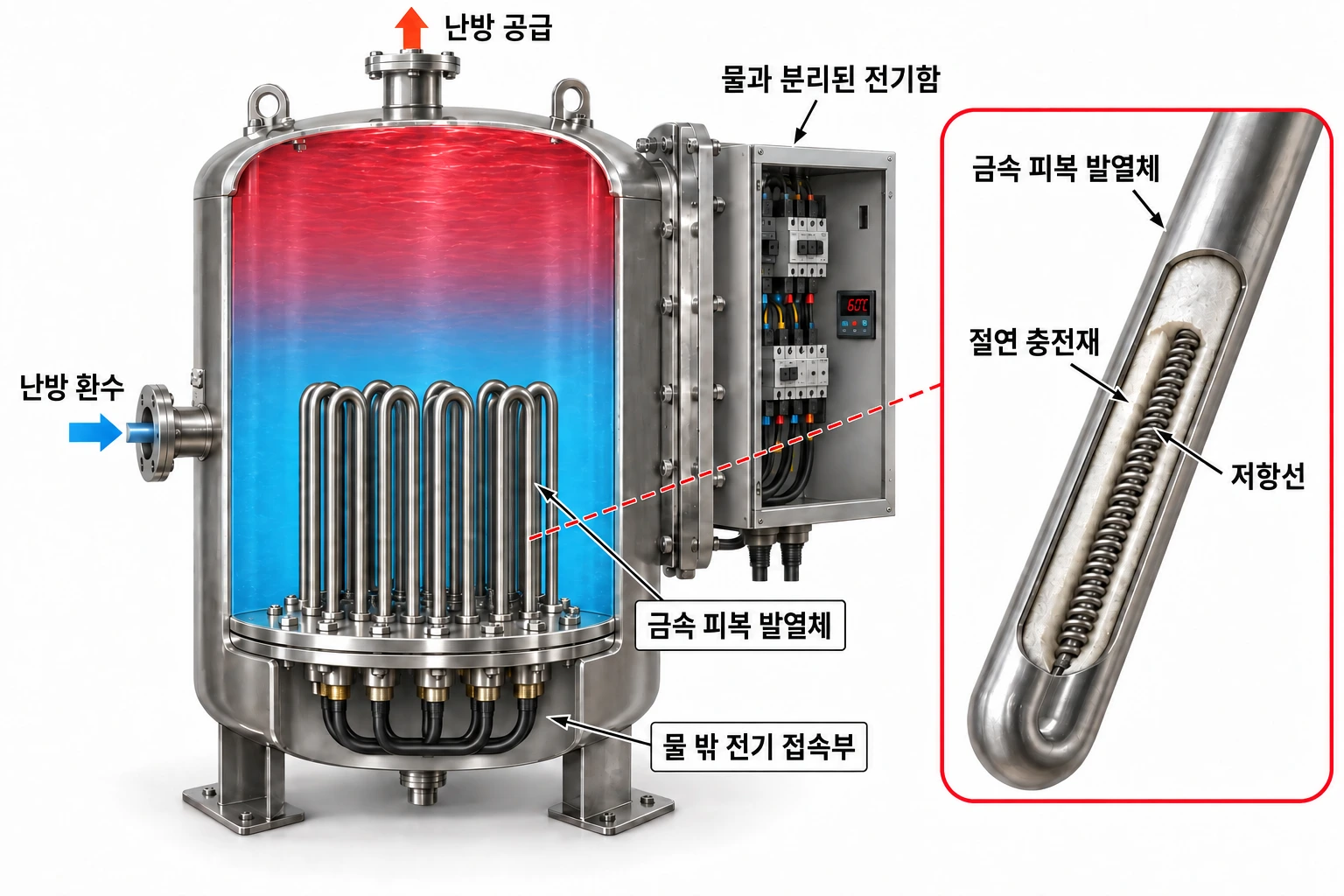

전기 저항 발열체에서 발생한 열을 물에 전달하는 온수형입니다. 데워진 물을 난방 회로로 순환시키는 점은 다른 온수 보일러와 같습니다.

전기를 쓴다고 모두 같은 장비는 아닙니다. 이 그림은 저항 가열식이며, 냉매로 열을 옮기는 히트펌프나 산업용 전극식 증기 보일러와는 원리가 다릅니다. 급탕 겸용 여부와 필요한 전원 조건은 기종별로 확인해야 합니다.

가열 용기·발열체

금속 피복을 통해 물에 열을 전달합니다.

분리된 전기함

발열체에 전원을 공급하고 출력을 제어합니다.

순환펌프·팽창탱크

난방수의 순환과 열팽창을 담당합니다.

1. 난방 요구에 맞춰 발열체에 전력을 공급합니다.
2. 발열체의 열을 받은 물이 난방 계통을 순환합니다.
3. 온도와 보호 조건에 따라 가열을 제어합니다.

전기 온수기와 전기 난방 보일러는 용도가 다를 수 있습니다. 수도 급탕 전용 장비를 그대로 난방용으로 이해하면 안 됩니다.
