냉동기의 종류

세 가지 기준을 따로 봅니다.

구동 방식

증기압축식은 압축기를, 흡수식은 열원·흡수제·용액펌프 등을 이용합니다.

열을 버리는 방식

공랭식은 외기, 수랭식은 냉각수에 열을 내보냅니다. 공랭식 칠러도 사용처로 보낼 냉수는 만듭니다.

증발기의 구조·공급 방식

쉘앤튜브·판형은 구조, 만액식·건식·유하액막식은 냉매가 공급되고 증발하는 방식입니다.

예: 수랭식 + 원심 압축기 + 만액식 쉘앤튜브 증발기. 서로 다른 기준을 조합한 이름입니다.

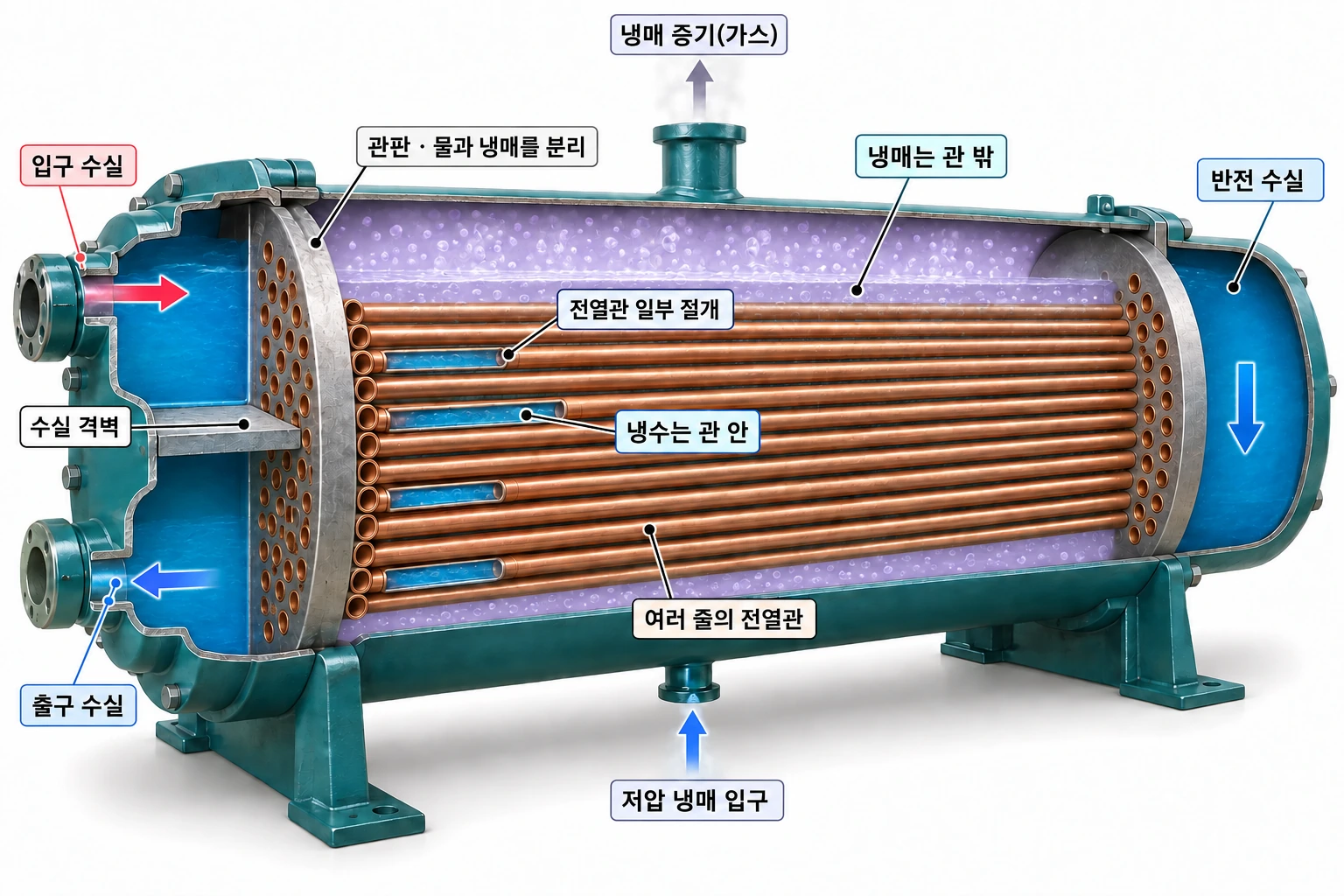

만액식 · 관 밖의 냉매가 끓습니다.

대표적인 쉘앤튜브 만액식에서는 물이 전열관 안을 흐르고, 관 밖의 액체 냉매가 물의 열을 받아 증발합니다. 위쪽에는 냉매 증기가 빠질 공간이 있습니다.

관판·수실 단면 보기

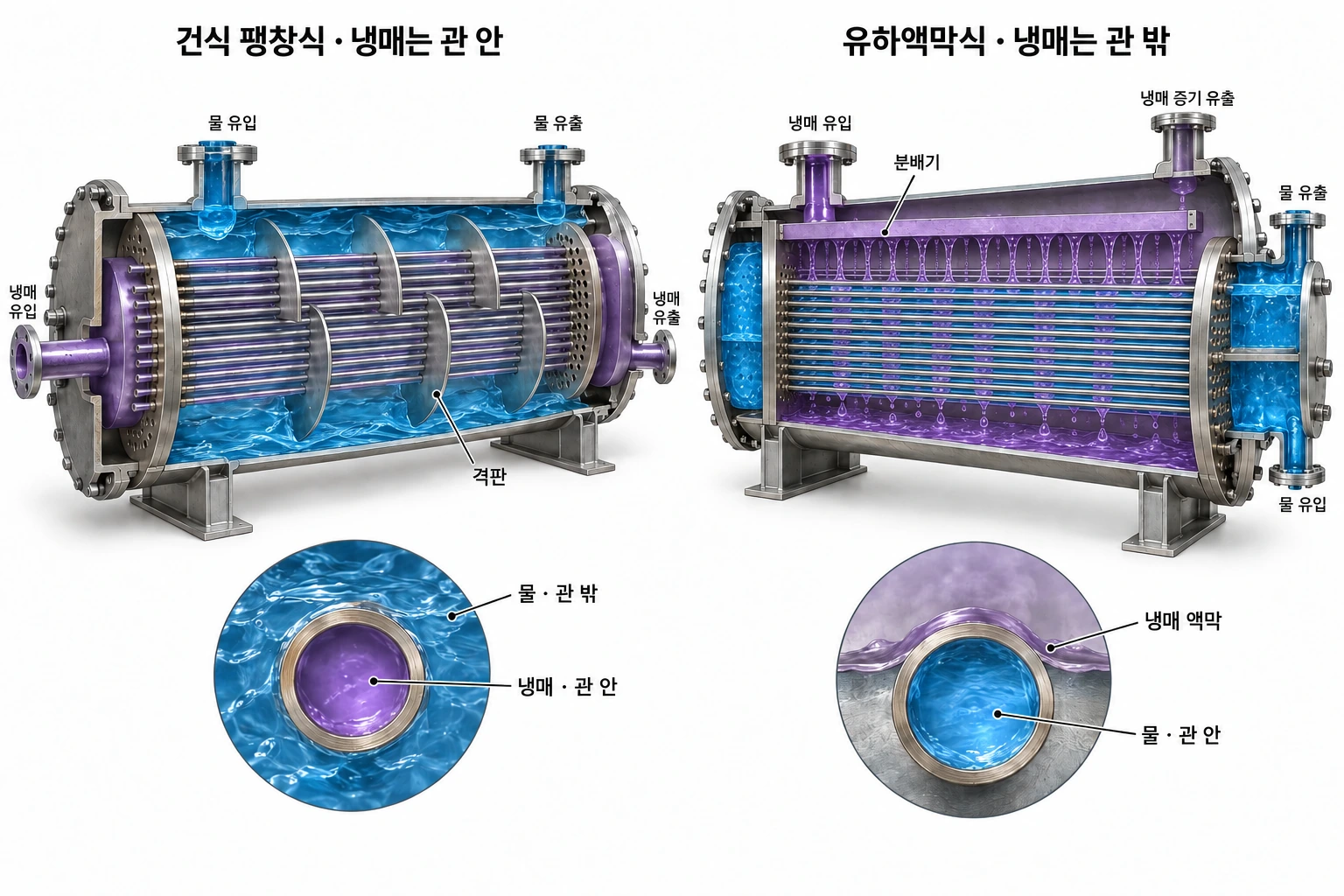

건식 팽창식(DX) · 냉매가 관 안을 지납니다.

대표적인 쉘앤튜브 건식 증발기는 냉매가 관 안에서 증발하고, 물은 관 바깥을 흐릅니다. 출구 과열도를 이용해 냉매 공급을 조절합니다. “건식”은 물이 없다는 뜻이 아닙니다.

유하액막식 · 관 위에 냉매를 얇게 흘립니다.

물은 관 안을 흐르고, 위에서 분배된 냉매가 관 바깥을 적시며 증발합니다. 하부 일부가 액체에 잠기는 하이브리드 구성도 있습니다.

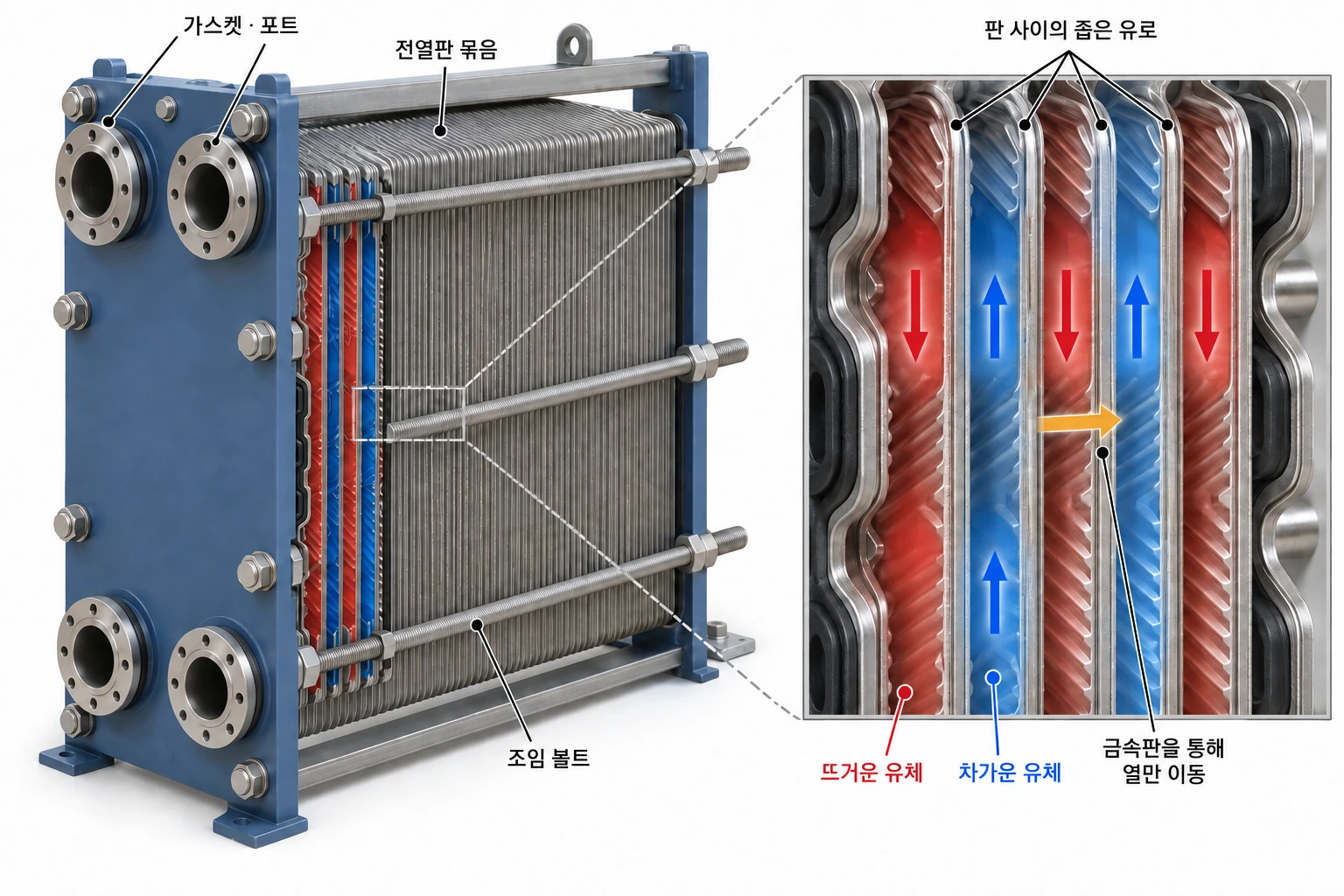

판형 · 판 사이의 서로 다른 통로

겹친 금속판 사이에 물과 냉매의 통로를 교대로 만듭니다. 관 안·밖이라는 설명 대신 판의 양쪽을 구분합니다.

판 사이 통로 보기

흡수식 · 열을 이용해 냉매를 순환시킵니다.

대표적인 물–브롬화리튬 방식은 물이 냉매, 브롬화리튬 용액이 흡수제입니다. 증발기에서 냉매수가 냉수의 열을 받고, 흡수기·용액펌프·재생기·응축기를 거쳐 돌아옵니다. 냉수와 냉매수는 다른 회로입니다.

응축열을 버리는 방식

공랭식

응축기 코일 → 바깥 공기. 보통 응축기 냉각수·냉각탑 계통이 없습니다.

수랭식

응축기 → 냉각수 → 냉각탑 등의 방열 설비.

증발식 응축

냉매가 흐르는 코일 바깥에 물을 뿌리고 공기를 통과시킵니다. 물만 식히는 개방형 냉각탑과 구분합니다.
