공기와 연료를 공급해 연소실에 열을 만듭니다.
- 공기 경로
- 외기 → 흡입구·공기댐퍼 → 송풍기 → 연소헤드.
- 가스 경로
- 가스 공급 → 차단·여과·압력조정·안전밸브 → 가스량 조절 → 연소헤드.
- 연소가스 경로
- 연소실 → 보일러 전열부 → 배기실·연도. 물과는 금속벽으로 분리됩니다.
공기와 연료가 만나 불꽃을 만드는 장치
장비 그림의 이름표와 번호를 아래 부품 설명에 맞춰 보세요. 전체 연결은 보일러 전체 계통도에서 확인할 수 있습니다.
공기·가스의 기능 관계 · 일반 모터 냉각 형식을 조합한 교육용 절개

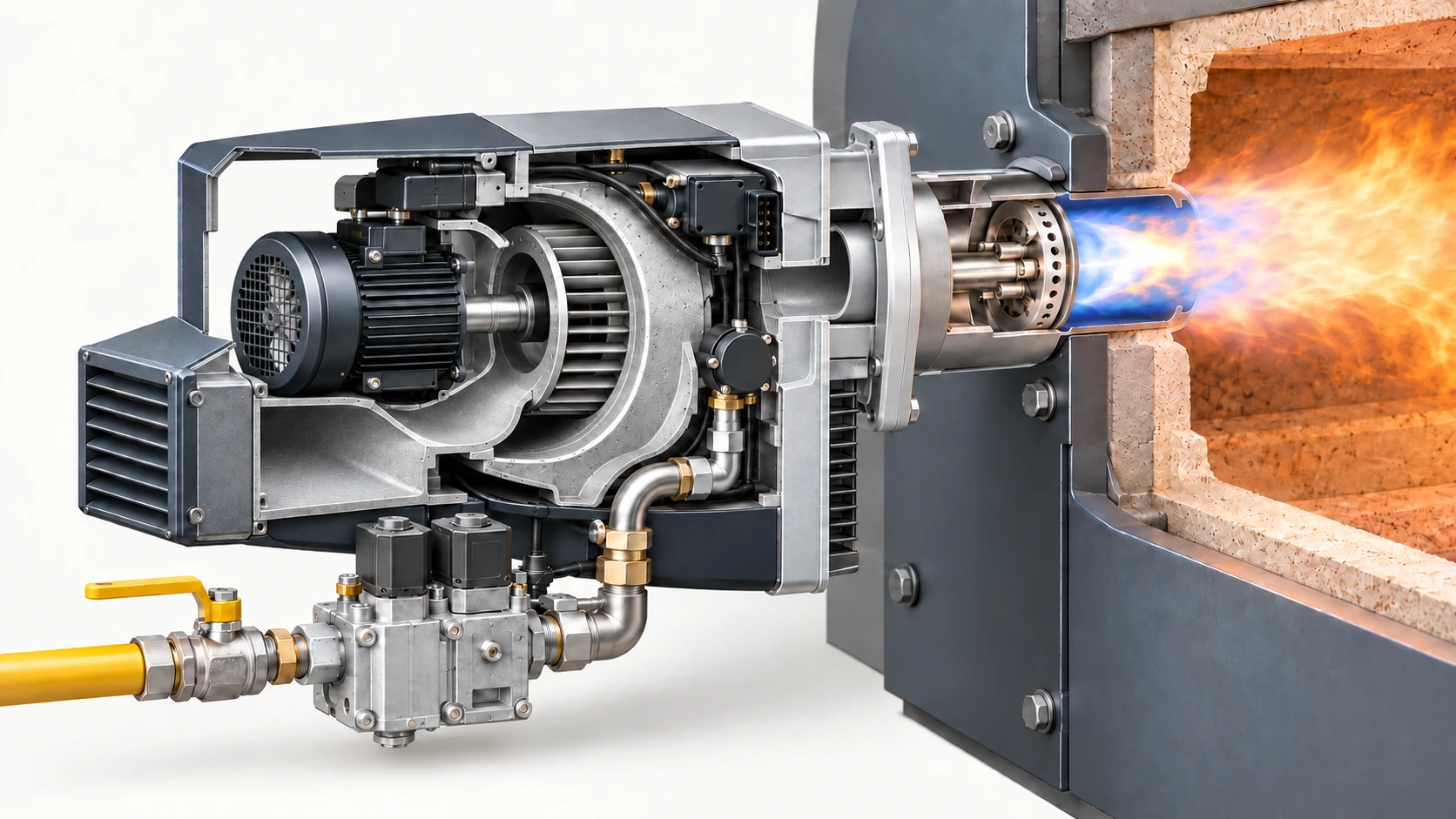

강제통풍 가스버너 · 공기·가스 흐름
아래 그림은 공기·가스 공급 원리에 일반 모터의 냉각 형식을 조합한 교육용 재구성입니다. 뒤쪽 냉각팬·열린 커버·초록색 경로는 WG20의 실제 배치로 검증된 부분이 아닙니다. WG20 설명서는 커버를 닫고 운전하면서 연소공기 공급을 막지 않도록 명시합니다. 내부를 보이기 위한 절개와 실제 운전 상태를 구분해 보세요.
파란 실선: 연소공기초록 점선: 모터 냉각주황 실선: 가스불꽃: 연소실 내부
연소공기 아래 루버 → 흡입 통로 → 원심팬 가운데 → 날개 바깥·하우징 → 연소헤드
모터 냉각 뒤쪽 보호망 → 냉각팬 → 몸체 방열핀 → 주변 공기로 방출
- 구동모터·냉각팬축으로 원심팬을 돌립니다. 이 예의 뒤쪽 보호망 안에는 모터 냉각팬이 있습니다. 외기를 받아 몸체의 방열핀을 따라 보내므로, 보호망 앞과 핀 주변에 공기가 드나들 공간이 필요합니다.
- 송풍기·공기댐퍼·공기압력스위치외기는 별도 흡입구·댐퍼를 지나 팬 가운데로 들어갑니다. 팬이 공기를 날개 바깥으로 밀면 하우징이 모아 연소헤드로 보냅니다. 압력스위치는 송풍 부족을 감시합니다.
- 가스 밸브 트레인아래 가스관에 연결된 공급·차단 장치입니다. WG20 예에서는 필터·압력조정기·이중 안전밸브가 한 장치에 들어가며, 조절밸브를 거쳐 헤드로 가스를 보냅니다.
- 연소헤드·디퓨저짧은 연소관 끝에서 공기와 가스가 만납니다. 디퓨저 주변 공기 틈이 혼합에 영향을 주며, 불꽃은 그 앞의 보일러 연소실에 형성됩니다.

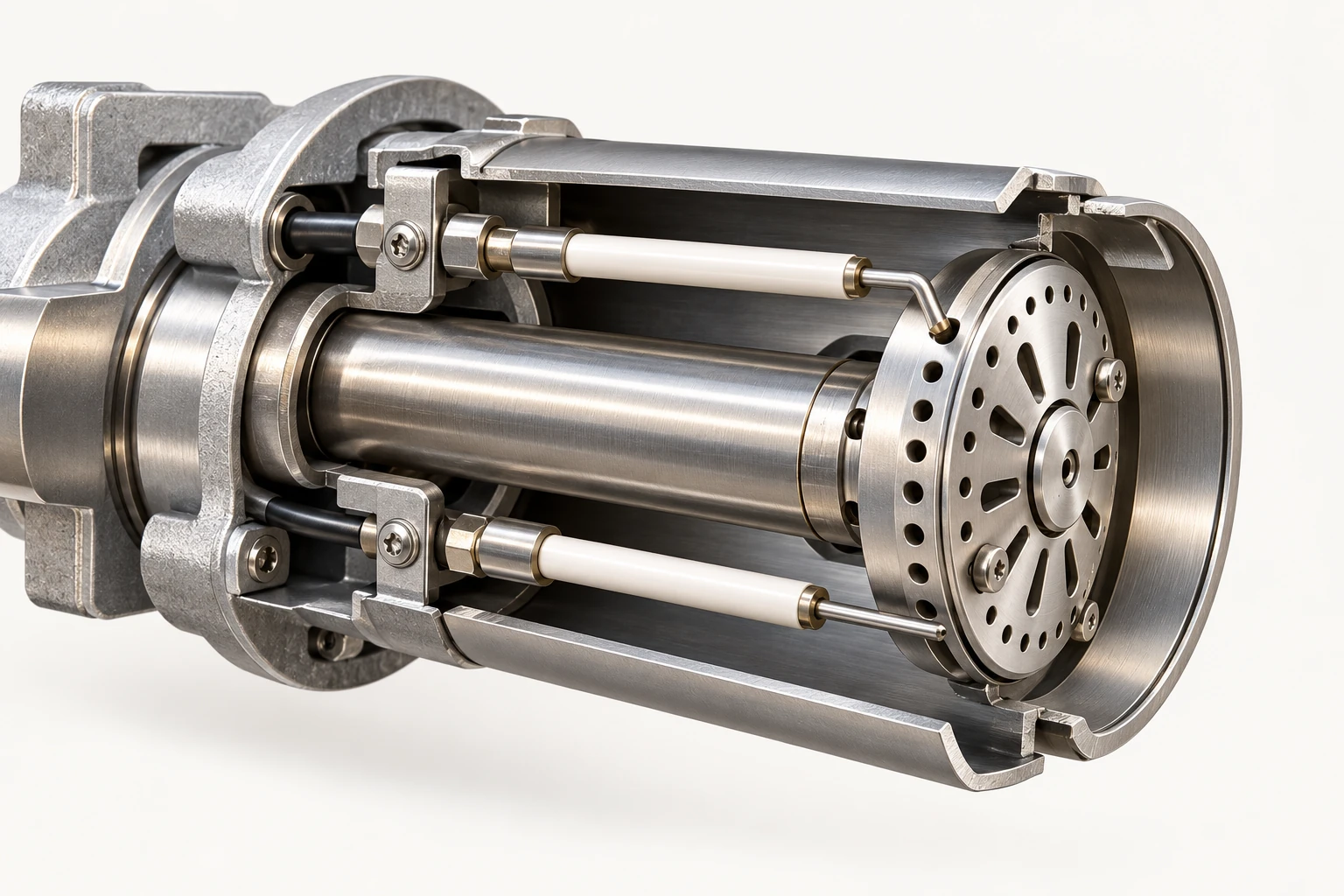

연소헤드 확대 · 점화와 화염 확인은 서로 다른 전극입니다
- 점화전극위쪽 흰 절연체에서 나온 금속 끝입니다. 끝의 틈에서 스파크를 만들어 공기·가스 혼합기를 점화합니다.
- 이온화 감지전극아래쪽 흰 절연체에서 나온 가는 금속 끝입니다. 화염 신호를 연소제어기에 보내며, 신호가 약하면 제어기가 버너를 정지시킵니다.
그림을 읽는 법가운데 통로는 가스, 그 바깥 공간은 공기 통로입니다. 색 화살표는 흐름 방향을 설명합니다. 확대 그림은 부품 관계를 보여주며 실제 제품 치수·전극 간격을 나타내지 않습니다.
실제 제품·구조 자료: Weishaupt · WG 제품 외형·증기보일러 적용 ↗ · Weishaupt · WG20 가스버너 설치·운전 설명서 ↗ · Riello · 산업용 모노블록 가스버너·증기발생기 적용 ↗ · WEG 모터 설치 설명서 · 냉각구와 통풍 공간 ↗. WG20 설명서: 공기 공급 11쪽, 흡입 하우징 78–79쪽(1.06), 모터·팬·댐퍼 80–81쪽(2.01·2.08·2.11). 모터 냉각은 별도 냉각팬을 갖춘 일반적인 형식의 예이며 WG20의 정확한 배치를 나타내지 않습니다.
장비 그림은 부품 관계를 설명하는 교육용 재구성이며 특정 현장의 실사진·제조사 모델이 아닙니다. 계기·안전장치 연결과 형식별 내부 구조는 각각의 상세 페이지에서 설명합니다. 전체 배치와 부품 사양은 해당 제품의 제조사 자료에서 확인합니다.
가스버너와 기름버너의 연료 장치는 다릅니다.
가스버너는 가스 밸브 장치를 거쳐 연소헤드에 연료를 공급합니다. 기름버너는 연료펌프와 분무노즐로 기름을 잘게 분사하는 구성을 씁니다. 공기 공급·점화·화염 감시와 연료 공급부를 함께 구분해 보세요.
계통도와 기술자료 원문·설명
- Beckett · 강제통풍 오일버너 제조사 매뉴얼 · 원문 도면 열기 ↗
Beckett 제조사 오일버너 설명서입니다. 오일식 버너는 연료펌프와 분무노즐을 쓰며, 아래 가스버너 대표도와 연료 계통이 다릅니다.
- Weishaupt · WG20 가스버너 설치·운전 설명서 · 원문 도면 열기 ↗
Weishaupt WG20 2025 설치·운전 설명서입니다. 팬 휠·공기댐퍼·공기압력스위치, 연소헤드·디퓨저, 차단밸브·필터·압력조정·이중가스밸브·가스량 조절, 저압스위치·선택형 고압스위치와 점화·이온화 전극 설명을 바탕으로 공기·가스 경로를 다시 그렸습니다. 그림은 흐름을 단순화했으며 밸브 트레인 구성과 배열은 기종·적용 기준에 따라 달라집니다.
