급수와 수처리

물을 준비하고, 저장한 뒤, 보일러 압력을 이겨 넣습니다.

장비 그림의 이름표와 번호를 아래 부품 설명에 맞춰 보세요. 전체 연결은 보일러 전체 계통도에서 확인할 수 있습니다.

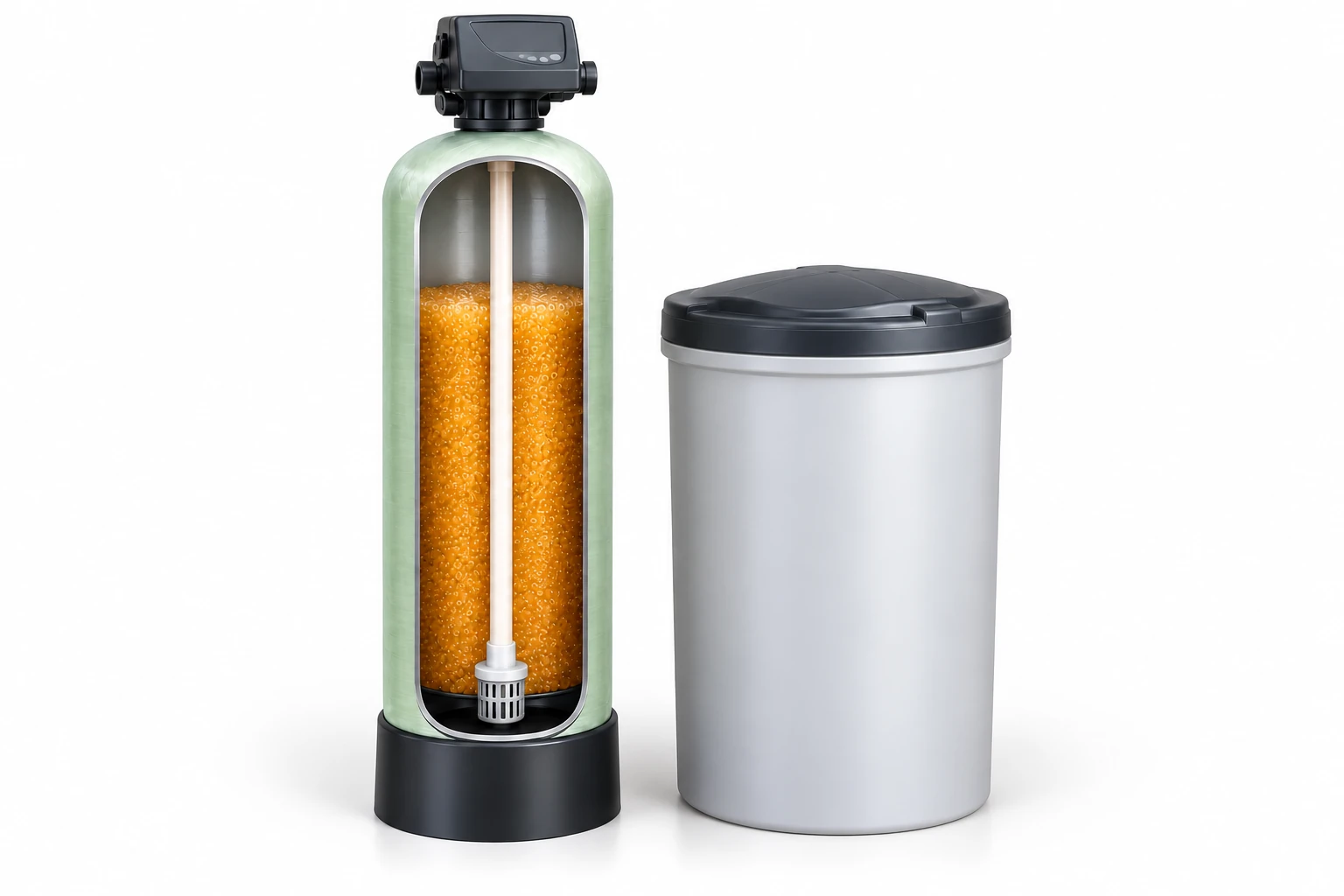

물 처리

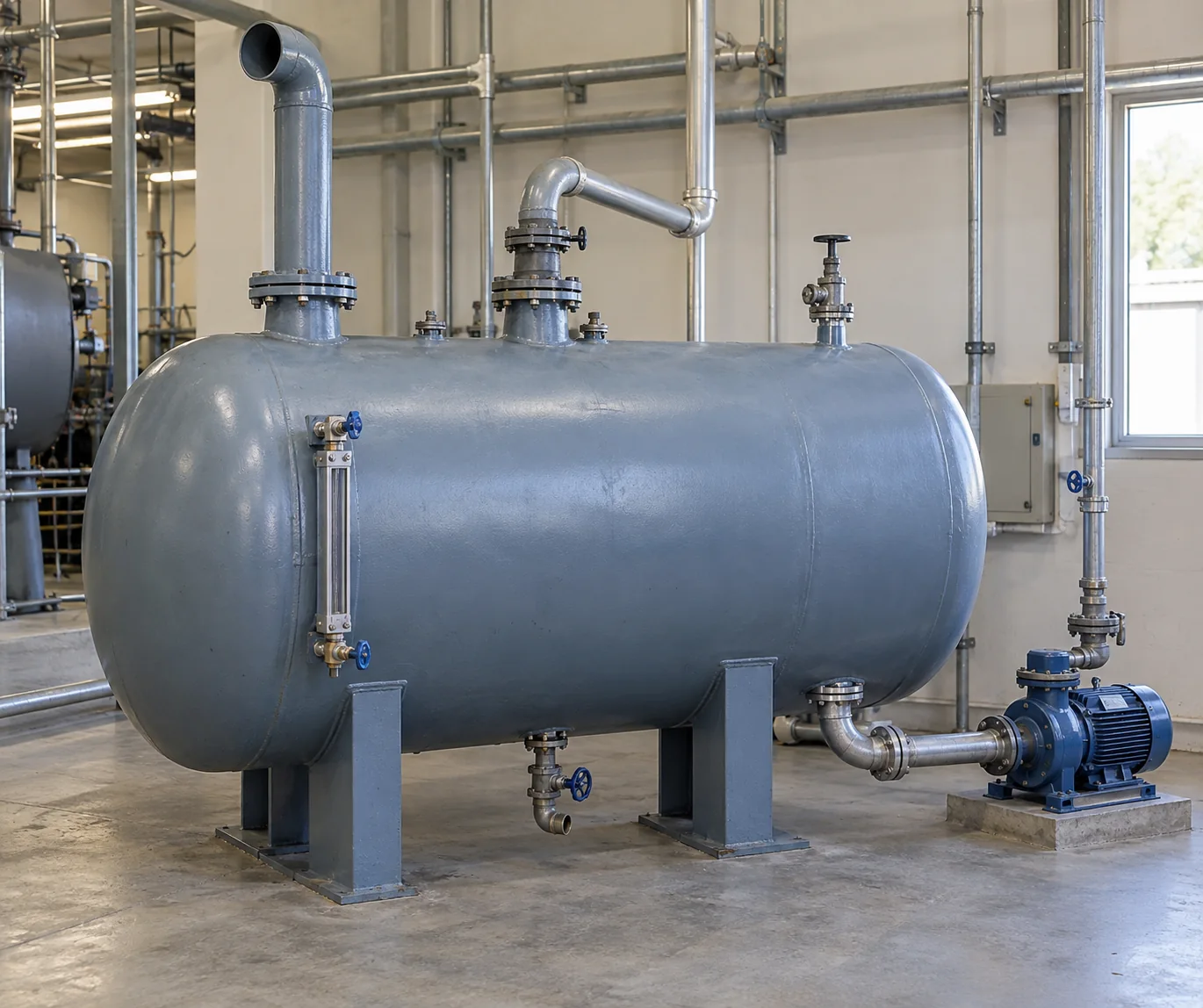

회수·보충수 저장

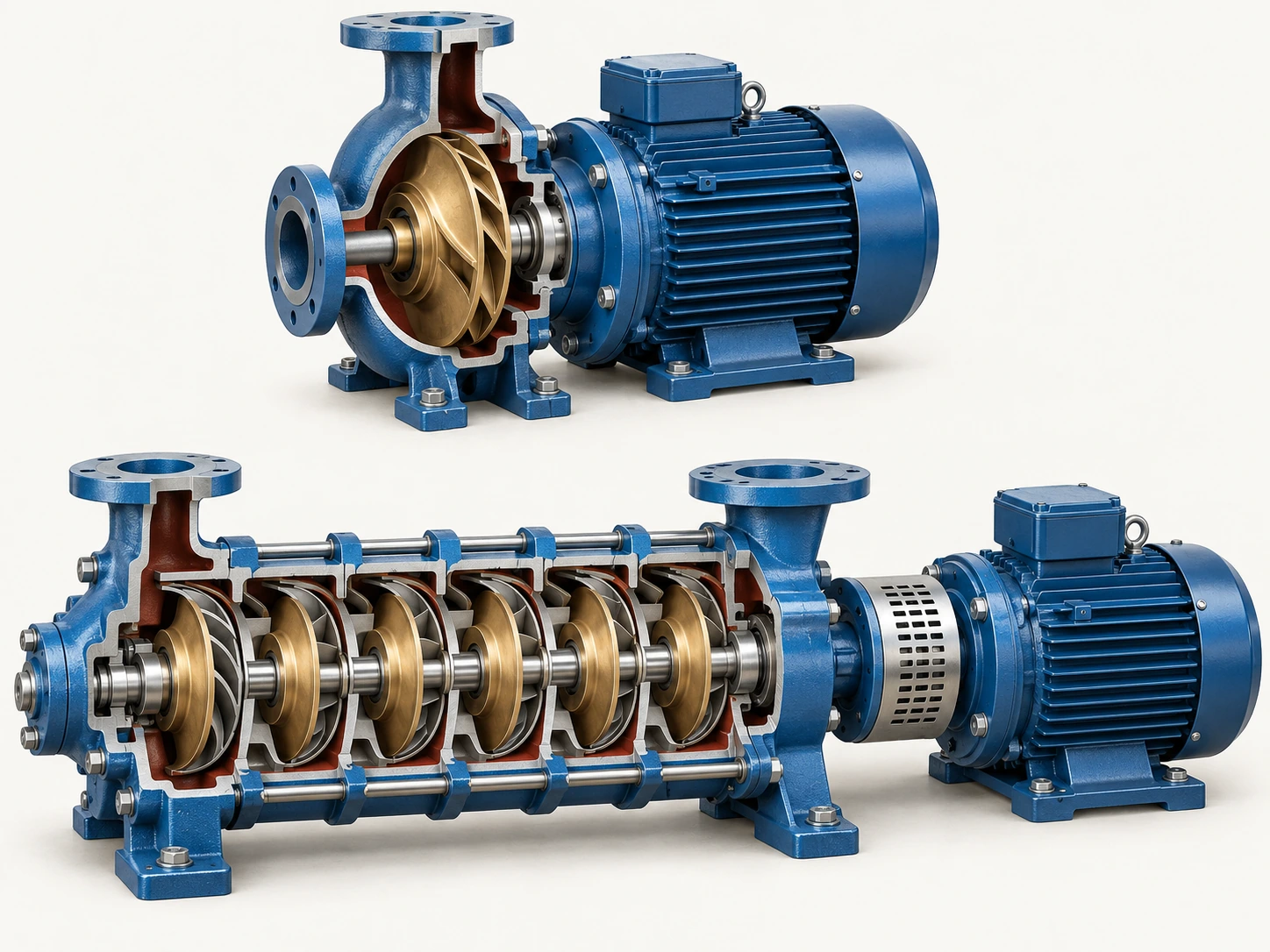

저압 급수 유닛용 단단형 · 고양정 산업용 다단형 예

단단형 · 임펠러 한 단위 그림입니다. 물이 임펠러 가운데로 들어와 회전 날개를 지나 바깥 볼류트와 위쪽 토출구로 나갑니다. Spirax Sarco V Series 같은 저압 급수 유닛에는 전동기와 밀착된 단단형 예가 있습니다.
다단형 · 임펠러와 디퓨저 반복아래 그림입니다. 이 예는 오른쪽 위로 들어온 물이 여러 단을 거쳐 왼쪽 위로 나갑니다. 각 단의 임펠러와 고정 디퓨저를 지나며 필요한 양정을 높입니다. KSB의 수평 링섹션 구조 자료를 참고했습니다.
크기와 형식 선정그림에서 크게 보이는 임펠러가 모든 보일러의 규격은 아닙니다. 운전 유량·필요 양정·급수 온도·흡입 조건과 제조사 성능표로 크기와 단수를 고릅니다. 두 그림은 같은 크기 비례가 아닙니다.
급수펌프와 회수펌프급수펌프는 탱크의 물을 보일러로 보냅니다. 회수펌프는 사용처에서 모인 응축수를 탱크로 보냅니다. 보내는 곳과 압력 조건이 다르며, 회수펌프가 필요한지는 회수 방식에 따라 달라집니다.

장비 그림은 부품 관계를 설명하는 교육용 재구성이며 특정 현장의 실사진·제조사 모델이 아닙니다. 계기·안전장치 연결과 형식별 내부 구조는 각각의 상세 페이지에서 설명합니다. 전체 배치와 부품 사양은 해당 제품의 제조사 자료에서 확인합니다.

수처리·응축수 회수에서 달라지는 설계 조건

보충수 전처리: 수질 분석에 따라 여과·연수·탈염 등 필요한 처리를 고릅니다. 연수기는 경도를 낮추지만 용존염·알칼리도까지 제거하지 않으므로 수질에 맞는 약품·탈기·추가 처리를 따로 검토합니다.
응축수 직접·펌프 회수: 오염·압력·온도·고저차와 배압 조건이 맞으면 응축수를 급수탱크로 직접 보낼 수 있습니다. 조건이 맞지 않으면 벤트형 회수조와 펌프, 밀폐형 회수 또는 플래시탱크 등 다른 구성을 설계합니다.
응축수 회수조와 급수탱크: 두 기능을 한 용기에 둘 수도 있고 별도 탱크로 분리할 수도 있습니다. 이 계통도는 한 개의 응축수 탱크에 적합 응축수와 연수 보충수를 받아 급수펌프로 보내는 대표 예이며, 모든 현장에 같은 구성이 맞는다는 뜻은 아닙니다.

사용처에서 돌아오는 배관은 증기 공급과 응축수 회수에서 이어서 봅니다.

계통도와 기술자료 원문·설명

Spirax Sarco · 보일러용 연수·외부 수처리 · 원문 도면 열기 ↗
이온교환 연수기의 수지층이 칼슘·마그네슘 경도 성분을 나트륨과 교환합니다. 연수만으로 TDS·알칼리도까지 제거되는 것은 아닙니다.
Spirax Sarco · 급수탱크 설치도와 연결구 · 원문 도면 열기 ↗
제조사 급수탱크 설치도입니다. 냉수 보충수와 응축수 회수의 별도 연결구, 보일러 급수, 통기·넘침·배수 위치를 확인할 수 있습니다.
Spirax Sarco · 벤트형 응축수 회수조와 펌프 · 원문 도면 열기 ↗
벤트형 응축수 회수조와 펌프의 실제 구성 예입니다. 회수 높이와 배압에 따라 펌프·배관 구성이 달라집니다.
Rite Boiler · 수처리·응축수 회수 제조사 계통도 · 원문 도면 열기 ↗
Rite Boiler의 제조사 계통도는 연수기, 응축수 세트, 급수 세트를 별도로 그린 예와 응축수 세트 생략·급수탱크 직접 회수 가능성을 함께 보여 줍니다. 탱크를 합치거나 나누는 것은 설비 유량·수질·압력 조건에 따라 달라집니다.
