증기 공급과 응축수 회수

헤더는 보일러 증기를 모으는 집합관입니다. 현장 취출은 헤더 상부에서, 응축수 드레인은 저부에서 빼며, 첫 드레인은 오염 가능성에 따라 급수탱크와 분리할 수 있습니다.

사용처 응축수를 트랩 뒤에서 급수탱크로 직접 돌리는 간단한 계통 예입니다. 회수조와 펌프가 항상 필요한 것은 아니라는 점을 확인할 수 있습니다.

벤트형 응축수 회수조와 펌프의 실제 구성 예입니다. 회수 높이와 배압에 따라 펌프·배관 구성이 달라집니다.

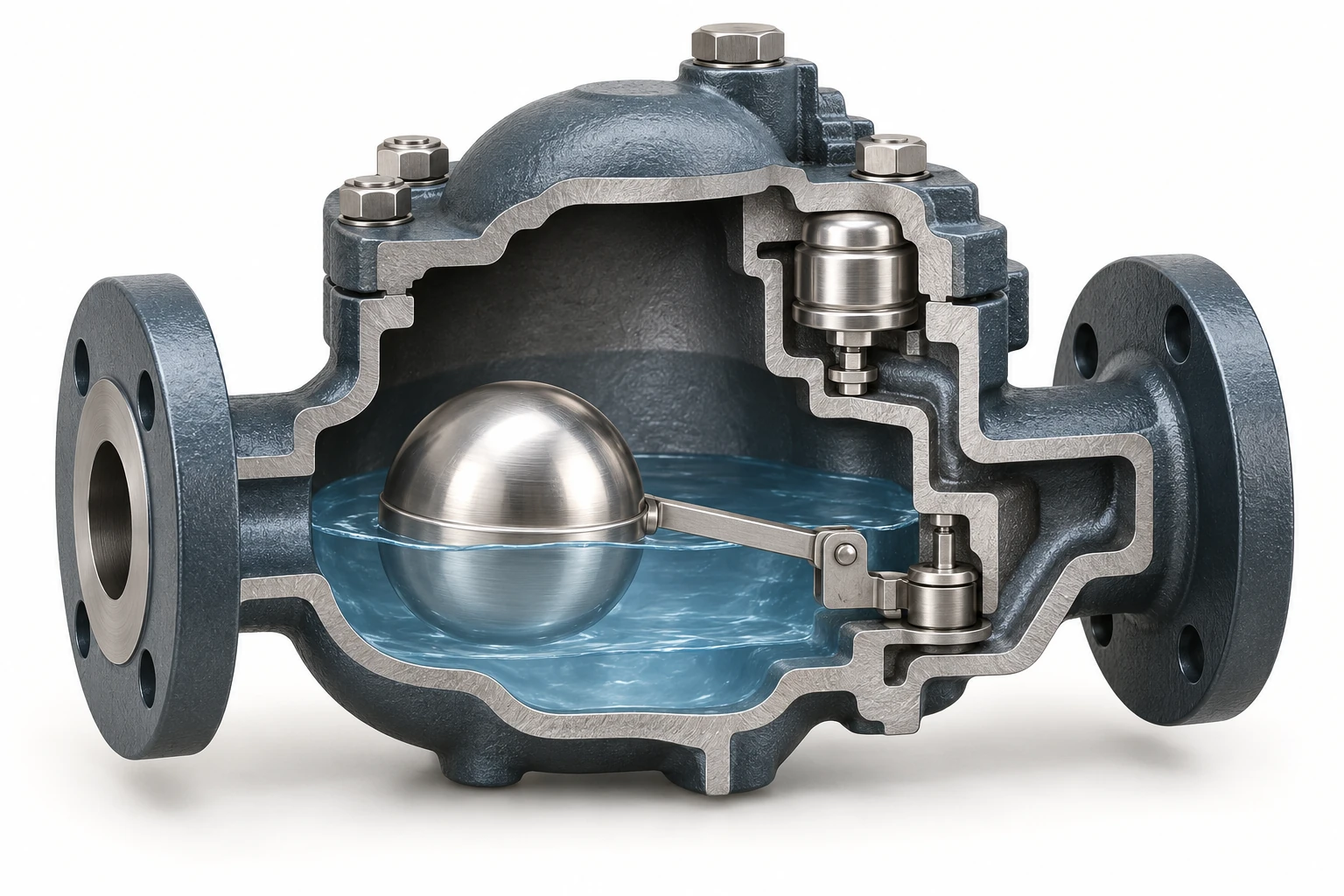

플로트·온도식 트랩은 수면 아래의 물 배출 밸브와 수면 위의 온도식 공기 배출 밸브가 서로 다릅니다. 플로트만으로 공기를 빼는 구조가 아닙니다.

FT14 부품도 3쪽에서 플로트·레버(8), 물 배출 밸브 시트(5), 별도 공기 배출 밸브(17)를 확인할 수 있습니다. 교육용 단면은 이 기능 관계를 설명하며 FT14 외형을 그대로 복제한 그림은 아닙니다.

압력을 낮춰 공급해야 하는 사용처에는 감압밸브소를 둡니다. 후단 설비의 허용압력이 공급압력보다 낮으면 감압밸브 고장에 대비한 후단 안전밸브 등 보호 구성을 설계합니다.

국내 조사보고서는 급수탱크 직접 회수, 플래시탱크 후 급수탱크 회수, 고온수펌프, 가압 회수, 다단 회수, 오염 응축수의 간접 열회수를 서로 다른 대안으로 구분합니다.

보일러 제조사 기술자료는 개방형 저압 회수와 밀폐형 고압 회수에서 탱크 압력, 펌프, 보일러 환수 방식이 다름을 보여 줍니다.

미국 에너지부 자료의 TVR/열압축기는 고압 구동증기로 저압 증기를 끌어들여 중간압 증기로 재사용하는 장치입니다.

저압 폐증기 재압축은 회수 가능한 증기량과 사용처가 있을 때 적용하는 별도 에너지 절감 방식입니다.
