공기길을 유지하는 부품
물방울은 되돌리고, 습한 공기는 내보냅니다
비산방지기 · 공기는 통과하고 물방울은 돌아옵니다
이미지를 불러오는 중입니다.원리 살펴보기 · 각 부품은 운전 중 동시에 작동합니다. 시간 막대는 흐름을 멈춰 보는 용도입니다.
올라가는 공기와 회수되어 내려오는 액체 물방울을 따로 살펴보세요. 푸른 표시는 공기의 이동이며, 이 확대도에서 물방울의 회수는 냉각수 전체의 냉각 과정과 구분합니다.

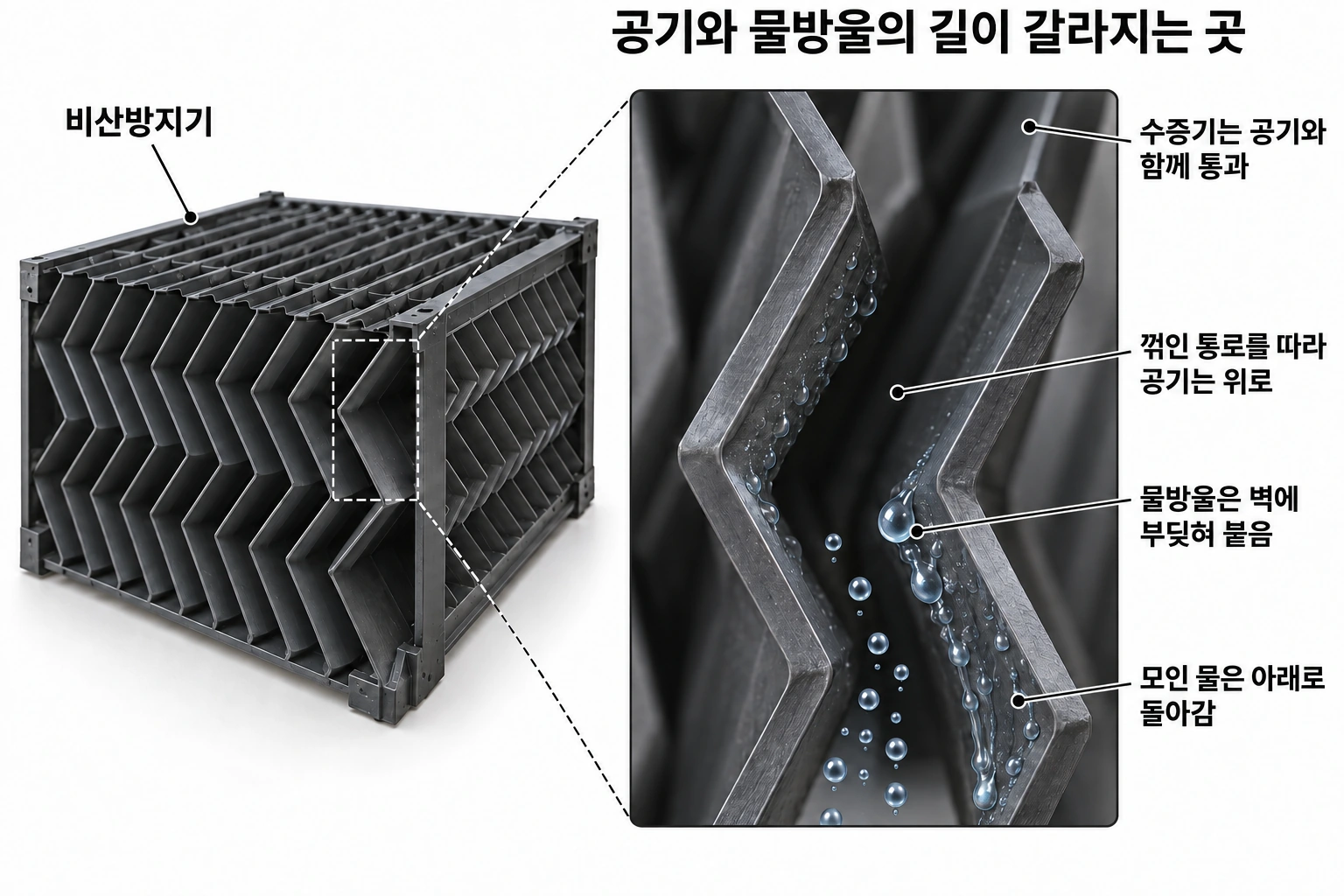

비산방지기 · 수증기가 아니라 액체 물방울을 회수
공기가 올라갈 때 작은 액체 물방울도 딸려 갈 수 있습니다. 비산방지기의 굽은 통로에서 공기는 방향을 바꾸지만 일부 물방울은 관성으로 판에 부딪혀 붙습니다. 붙잡힌 물은 합쳐져 아래로 돌아갑니다. 대표 향류형에서는 살수부 위, 팬 아래에 놓입니다. [1][2]
비산방지기의 물방울 회수 원리
누락·손상·큰 틈은 물방울의 이탈을 늘릴 수 있고, 심한 오염은 공기 저항을 높일 수 있습니다. 그러나 비산방지기는 수증기를 걸러 내는 필터도, 살균 장치도 아닙니다. 비산 저감과 냉각수의 미생물 관리는 함께 해야 할 서로 다른 일입니다. [2][7][14]
팬·팬 스택·구동부
팬은 공기 흐름을 만들고 팬 스택은 팬 주변의 배출 통로를 형성합니다. 이 자료는 모터가 팬 축을 직접 돌리는 직결식 예를 사용했습니다. 다른 제품에는 벨트나 감속기가 있을 수 있으나 모두 한 장비에 덧붙이지 않습니다. 실제 구동방식은 명판·부품도·매뉴얼로 확인합니다. [1][3][6]
회전수가 줄면 같은 조건에서 풍량이 감소할 수 있지만, 가벼운 부하에서 제어기가 의도적으로 속도를 낮추기도 합니다. 저속 운전을 곧바로 고장으로 보지 않습니다. [3][6]
케이싱·흡입 루버
케이싱은 물이 흩어지지 않고 공기가 의도한 접촉 구간을 지나도록 통로를 둘러쌉니다. 루버는 수면 위에서 공기를 받아들이며 형상에 따라 물 튐과 햇빛·큰 이물질의 유입을 줄입니다. 비산방지기와는 위치와 주된 역할이 다릅니다. [2]
흡입면을 가리는 적치물이나 심하게 막힌 루버는 통과 풍량을 줄일 수 있습니다. 외함의 틈과 주변 장애물도 분포에 영향을 줍니다. 장비 주변의 빈 공간은 공기가 드나드는 통로일 수 있습니다. [15]
