살수장치와 충전재의 구조

사진형 이미지는 구조 이해를 위한 교육용 생성 자료입니다. 실제 배관과 부품 배치는 제조사·모델마다 다를 수 있습니다. 흐름 재생은 물과 공기를 따로 선택하고 시간 막대를 움직여 살펴볼 수 있습니다.

접촉을 만드는 부품

고르게 적시고, 넓게 만나게 합니다

살수 헤더와 노즐 · 물이 한쪽으로 몰리지 않도록

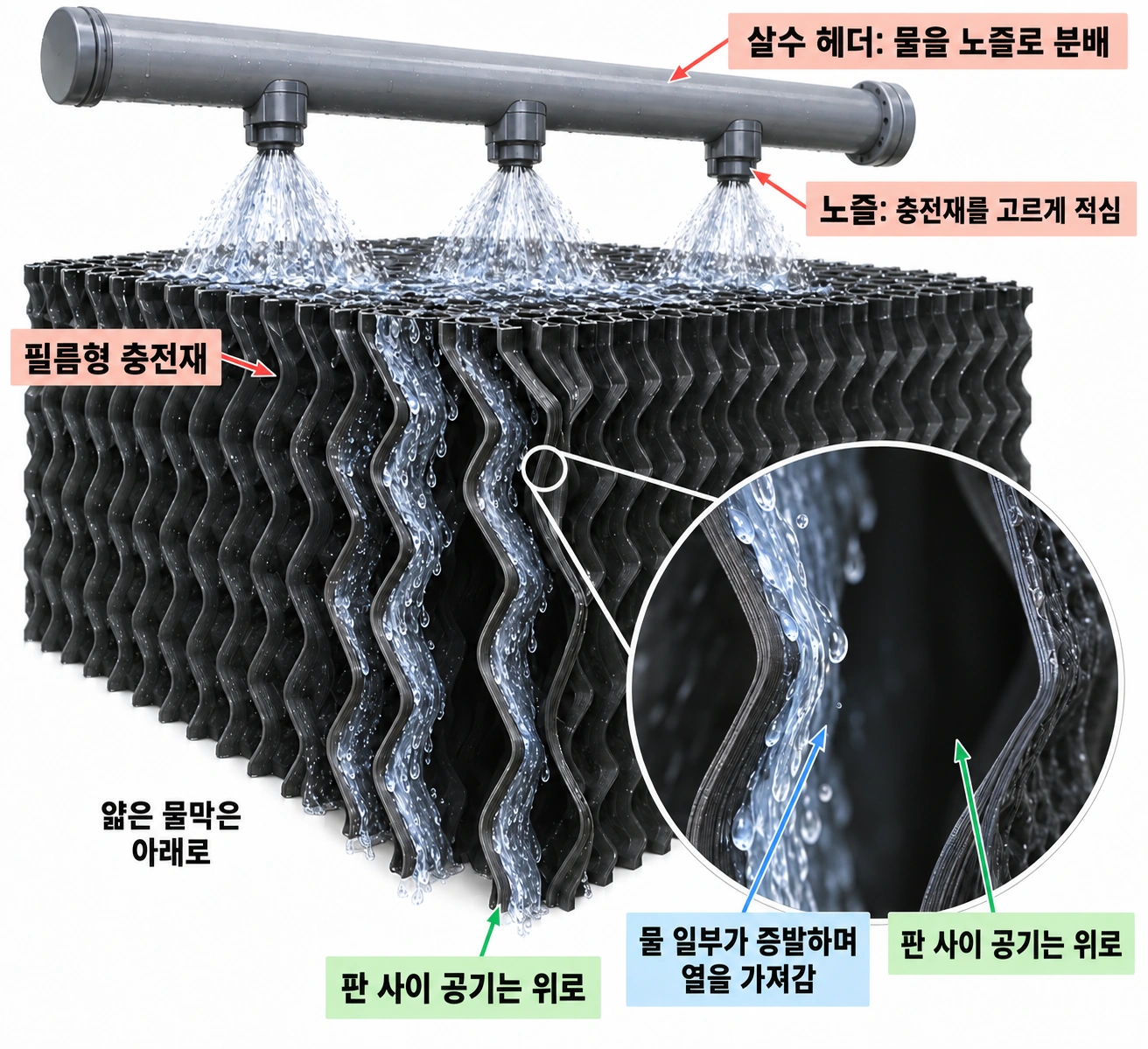

충전재를 확대해 물막은 표면을 따라 아래로, 공기는 빈 통로를 따라 위로 흐르는 절개 이미지. — 물은 판의 표면을 타고, 공기는 판 사이 빈 통로를 지납니다. 일부 물이 증발하며 열을 가져가고, 대부분의 물은 액체 상태로 계속 아래로 흐릅니다.

헤더는 들어온 물을 여러 가지관과 노즐에 나눕니다. 대표 향류형의 압력식 노즐은 충전재 윗면을 고르게 적시도록 배치됩니다. 물을 무조건 미세한 안개로 만드는 것이 목적은 아닙니다. 어떤 곳에만 많은 물이 지나고 다른 곳은 마른 채로 남으면, 설치된 접촉면을 충분히 활용하지 못합니다. ^[2][6]

고른 분배와 일부 노즐 막힘 — 살수 영역과 잘 젖지 않는 영역을 비교했습니다. 실제 분포는 노즐 형상·방향·압력·유량에 따라 달라집니다. ^[2][6][7]

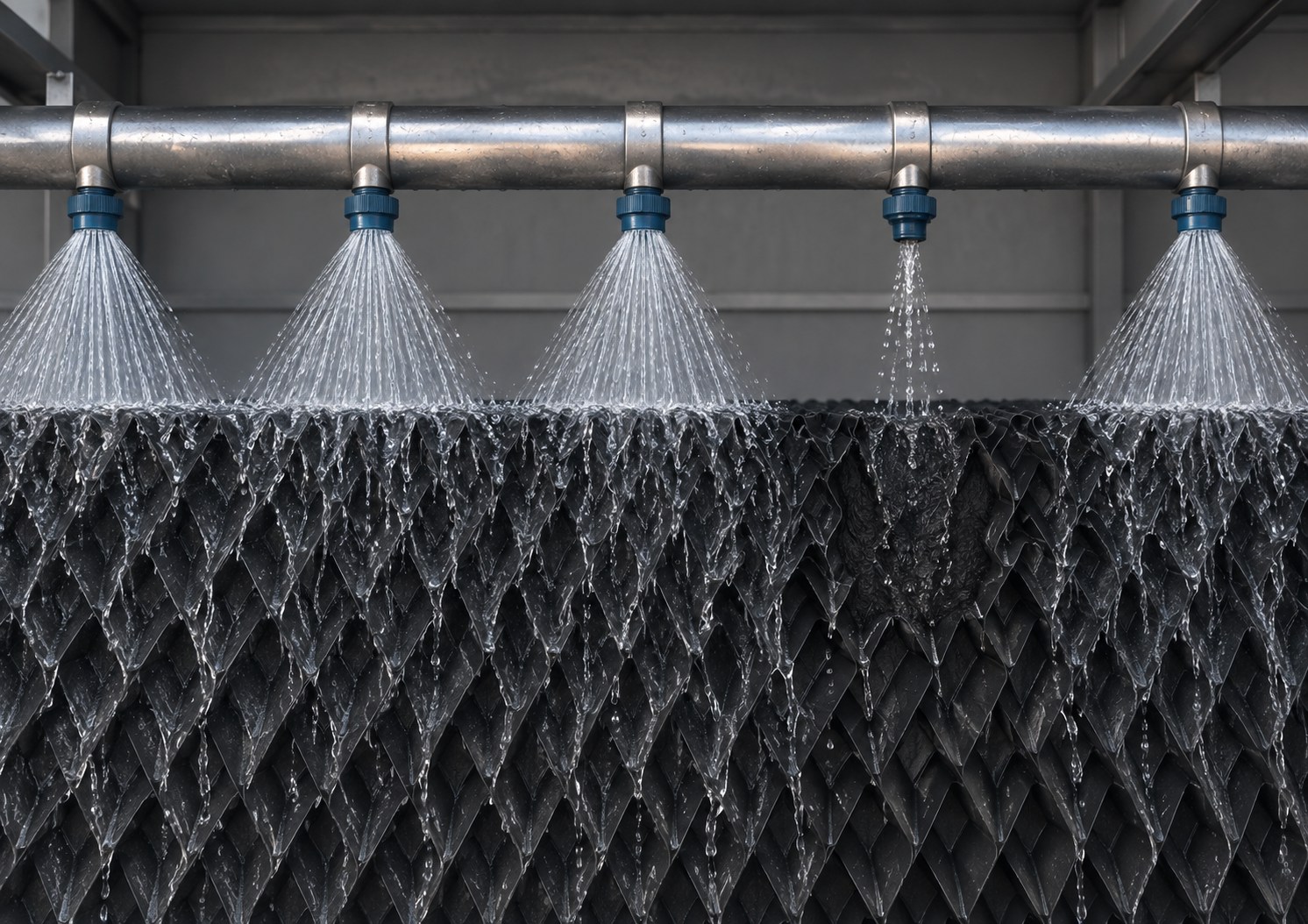

충전재 위쪽 헤더에 여러 노즐이 달려 물을 넓게 분배하는 모습 — 살수 영역과 잘 젖지 않는 영역을 비교했습니다. 실제 분포는 노즐 형상·방향·압력·유량에 따라 달라집니다. ^[2][6][7]

막힘·파손·방향 이상뿐 아니라 공급 조건 변화도 살수 불균일을 만들 수 있습니다. 일부가 마른다는 관찰만으로 특정 노즐의 고장을 확정하지 말고 순환 유량과 전체 분배 상태를 함께 보아야 합니다. 작동 중 손을 넣거나 점검문을 임의로 열어 확인하지 않습니다. ^[6][7]

충전재 · 물막과 공기 통로를 함께 유지

필름형은 여러 요철판 표면에 얇은 물막을 만들고 판 사이의 틈으로 공기를 통과시킵니다. 스플래시형은 물을 바에 부딪히게 하여 나누고 다시 분배합니다. 둘 다 접촉 면적과 접촉 시간을 확보하지만 구조와 오염에 대한 특성이 다릅니다. 좁은 통로가 쉽게 막히는 수질이라면 더 넓은 통로를 쓰는 형식을 검토하기도 합니다. 어느 형식도 수질 관리를 생략하게 해 주지는 않습니다. ^[8]

필름형과 스플래시형의 접촉 방식 — 대표 전체 단면에는 왼쪽 필름형을 사용했습니다. 오른쪽 스플래시형은 별도 비교이며 두 구조를 한 충전재에 합친 그림이 아닙니다. ^[8]

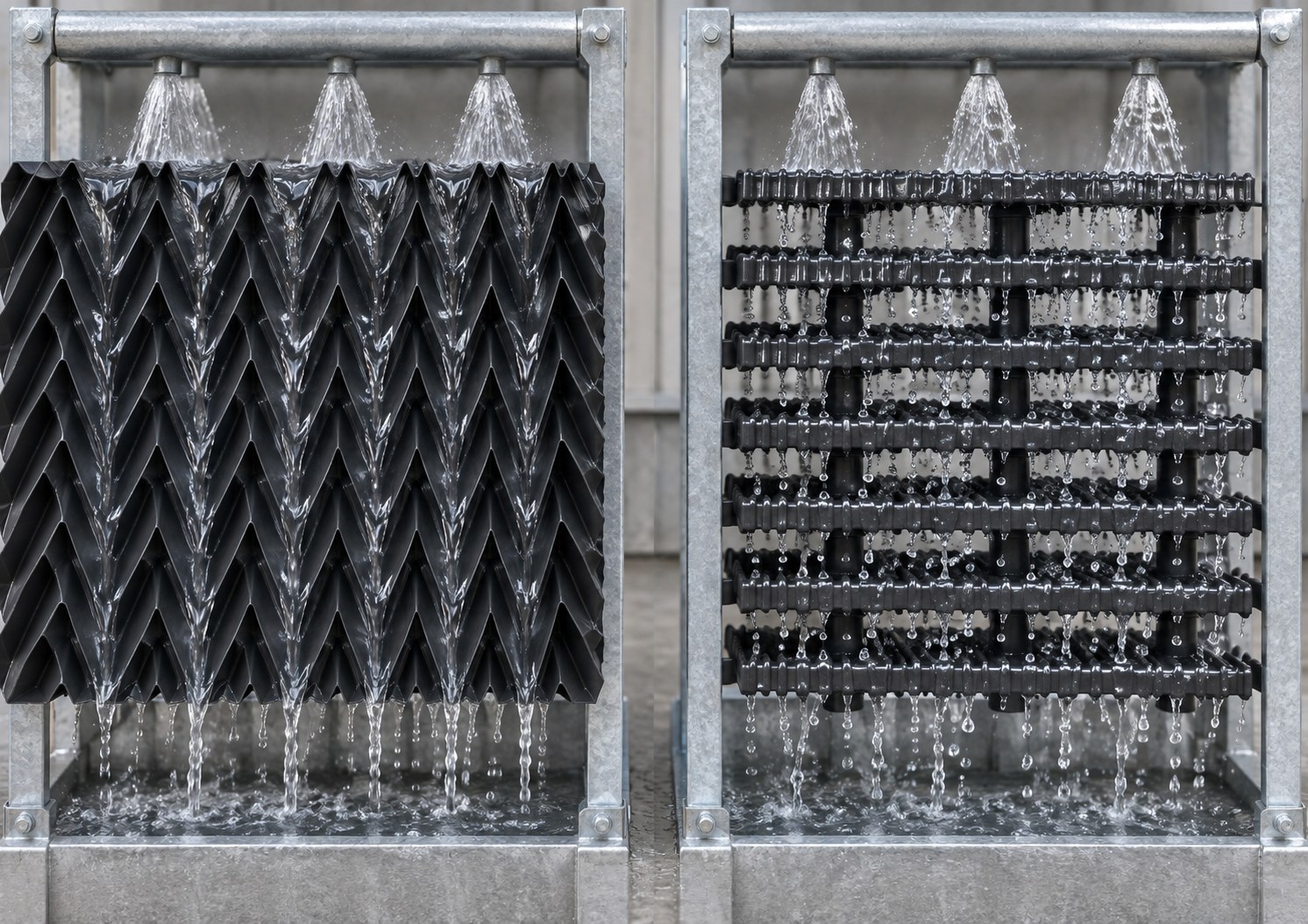

물과 공기가 닿는 필름형 및 스플래시형 충전재의 입체 비교 — 대표 전체 단면에는 왼쪽 필름형을 사용했습니다. 오른쪽 스플래시형은 별도 비교이며 두 구조를 한 충전재에 합친 그림이 아닙니다. ^[8]

충전재는 공기 필터가 아닙니다

이물질을 모아 두는 것이 본래 목적이 아닙니다. 스케일·퇴적물·생물막은 젖는 면을 가리고 물길과 공기길을 좁힐 수 있습니다. 물만 흐르기 어려워지는 것이 아니라 공기 저항과 분포도 바뀌므로, 팬이 도는데도 냉각이 부족한 상황으로 이어질 수 있습니다. ^[7][8][15]
