냉각 성능과 운전 관리

사진형 이미지는 구조 이해를 위한 교육용 생성 자료입니다. 실제 배관과 부품 배치는 제조사·모델마다 다를 수 있습니다.

온도는 비교할 기준과 함께 읽기

얼마나 식었는가와, 어디까지 식힐 수 있는가는 다릅니다

건구온도와 습구온도

건구온도는 젖지 않은 온도계로 측정하는 공기 온도입니다. 습구온도는 젖은 감온부에 충분히 통풍시켜 증발이 일어날 때 나타나는 온도로, 공기의 온도와 습기 상태를 함께 반영합니다. 같은 기압에서 일반적으로 습구는 건구보다 낮거나 같고, 공기가 포화되면 같아집니다. 습구는 이슬점이나 빗물 온도와 같은 말이 아닙니다. ^[17]

일반적인 물·공기 직접 접촉식 냉각탑의 냉각 가능 온도는 실제로 흡입하는 공기의 습구온도와 밀접합니다. 증발을 이용하므로 유출수가 외기 건구보다 낮아질 수 있습니다. 다만 유한한 접촉면·풍량·유량으로 운전하는 실제 탑의 유출수는 보통 유입 습구보다 높습니다. 습구에 가까운 수온을 얻는 일은 점점 어려워집니다. ^[10][11]

냉각 범위와 접근온도 — 35°C·30°C·26°C는 정의에 맞춰 검산한 설명용 가정이며, 건구 32°C도 함께 가정했습니다. 현장 설정값·설계 조건·성능 보증값이 아닙니다. ^[10][11][17]

냉각 범위 · 물이 식은 폭

유입수 온도 − 유출수 온도입니다. 그림에서는 35 − 30 = 5°C입니다. 안정 운전에서 물이 운반하는 열은 대략 순환 유량과 이 온도 차에 비례합니다. 범위가 커진 것은 열부하 증가 때문일 수도, 같은 부하에서 유량이 줄었기 때문일 수도 있습니다. 범위만으로 성능 향상을 말할 수 없습니다. ^[11]

접근온도 · 유출수와 습구의 간격

유출수 온도 − 유입 공기 습구온도입니다. 그림에서는 30 − 26 = 4°C입니다. 작은 접근온도는 그 공기 조건에 더 가까이 냉각했다는 뜻이지만, 비교하려면 열부하·물 유량·팬 운전·측정 위치도 보아야 합니다. 큰 탑도 어떤 날에나 같은 수온을 보장하지는 않습니다. ^[11][15]

건구가 같은 두 날도 습도가 다르면 습구가 다를 수 있습니다. “비가 오니 냉각이 전혀 안 된다”는 해석도 맞지 않습니다. 유입 물이 충분히 따뜻하면 열 이동은 계속될 수 있으므로 상대습도 하나가 아니라 물과 공기의 실제 상태를 함께 보아야 합니다. 기상대 값과 탑 흡입면의 조건이 다른 경우도 있습니다. 재순환과 주변 배출원이 그곳의 공기를 바꿀 수 있기 때문입니다. ^[10][15][17]

물의 양과 성분은 함께 변합니다

증발·비산·블로다운은 같은 손실이 아닙니다

증발

액체 물이 수증기로 바뀌어 공기와 나갑니다. 냉각에 기여하는 질량 이동입니다. 대부분의 비휘발성 용존 염류는 물과 함께 증발하지 않고 순환수에 남습니다. ^[12][13]

비산

순환수의 액체 물방울이 기류에 실려 탑 밖으로 나갑니다. 물에 들어 있던 성분과 미생물이 함께 이동할 수 있습니다. 필요한 증발과 달리 줄여야 하는 손실입니다. ^[13][14]

블로다운

농축된 액체 순환수 일부를 제어해 배출합니다. 염류도 함께 내보내고 보충수로 대체합니다. 주 목적은 수질 관리이지 뜨거운 물을 대량 폐기해 식히는 것이 아닙니다. ^[12][13]

수량이 일정하게 유지되는 안정 운전에서

보충수 ≈ 증발 + 비산 + 블로다운 + 누수·넘침 등 기타 손실

시동·정지·수위 변화 중에는 수조와 배관에 저장되는 물의 변화도 포함해야 합니다. ^[12][13]

농축과 전도도 · “몇 바퀴 돌았는가”가 아닙니다

물이 증발하는 동안 염류는 남고 새 보충수에서도 염류가 들어옵니다. 적절히 내보내지 않고 반복하면 순환수가 농축됩니다. 농축배수는 보충수에 비해 순환수의 성분이 얼마나 농축됐는지를 나타내는 비율이지, 물이 장비를 순환한 횟수가 아닙니다. ^[12][13]

전도도는 물이 전기를 전달하는 정도로, 이온성 용존 성분의 농축을 감시하는 데 쓰입니다. 순환수와 보충수의 전도도를 비교하면 농축의 실마리를 얻을 수 있고, 제어기는 정해진 관리 범위에 따라 블로다운을 조절할 수 있습니다. 그러나 조성·약품·측정 온도 등에 영향을 받으므로 전도도는 스케일 두께나 세균 수를 직접 읽는 값이 아닙니다. 보통 쓰는 µS/cm는 전도도의 단위이며 농도 단위인 ppm과도 구분합니다. ^[12][13][18]

보충수 밸브가 열려 수위가 유지되더라도 수질 관리가 끝난 것은 아닙니다. 보충만으로 기존 염류가 빠져나가지는 않습니다. 반대로 무조건 많이 배출하면 물과 약품을 낭비합니다. 적정 농축·배출 조건은 보충수 성질, 계통 재질과 수처리 계획에 따라 정하며 일률적인 숫자로 제시할 수 없습니다. ^[12][13]

스케일 · 열이 지나기 어려운 층

용존 성분이 석출해 단단한 층을 만들면 응축기 전열면의 열 저항이 늘거나 노즐·충전재 통로가 좁아질 수 있습니다. 농축뿐 아니라 물의 조성·온도·화학 조건도 관련됩니다. ^[8][13]

부식 · 금속과 유로의 손상

관·수조·부품을 약하게 하여 누수를 만들 수 있습니다. 부식 생성물은 다른 곳에 쌓여 막힘과 열교환 저하에 기여할 수 있으므로, 계통 재질에 맞는 관리가 필요합니다. ^[6][13]

슬라임·생물막 · 젖은 면의 오염

미생물이 만든 점성 막은 이물질을 붙잡고 열·물·공기 통로를 방해할 수 있습니다. 침전물과 정체 구간도 관리 대상입니다. 맑은 물이나 정상 전도도만으로 위생 안전을 판단하지 않습니다. ^[7][14]

스트레이너나 일부 순환수를 처리하는 여과장치는 부유 고형물을 줄이는 데 도움이 됩니다. 하지만 녹아 있는 염류를 같은 방식으로 제거하지는 못하므로 블로다운, 적절한 수처리와 미생물 관리를 통째로 대신할 수 없습니다. 수위·수질·전열면·공기길은 서로 연결되지만 각각 다른 관찰이 필요합니다. ^[12][13][14]

눈에 보이는 현상을 원리로 읽기

흰 플룸과 재순환, 그리고 냉각 부족

흰 것은 수증기 자체가 아니라 작은 액체 물방울입니다

수증기는 보이지 않는 기체입니다. 탑에서 나온 수분 많은 공기가 주변 공기와 섞이며 조건에 따라 응축하면 미세한 액체 물방울이 생겨 희게 보입니다. 이것이 흰 플룸입니다. 순환수의 액체 물방울이 그대로 딸려 나온 비산과는 발생 과정이 다릅니다. 둘이 동시에 있을 수 있고 작은 비산 물방울은 잘 보이지 않을 수도 있습니다. ^[13][16]

흰 플룸과 배출 공기 재순환 — 플룸의 생성과 점선으로 표시한 재순환 경로를 분리했습니다. 되돌아오는 공기는 수조 물속이 아니라 수면 위 흡입구로 들어갑니다. ^[15][16]

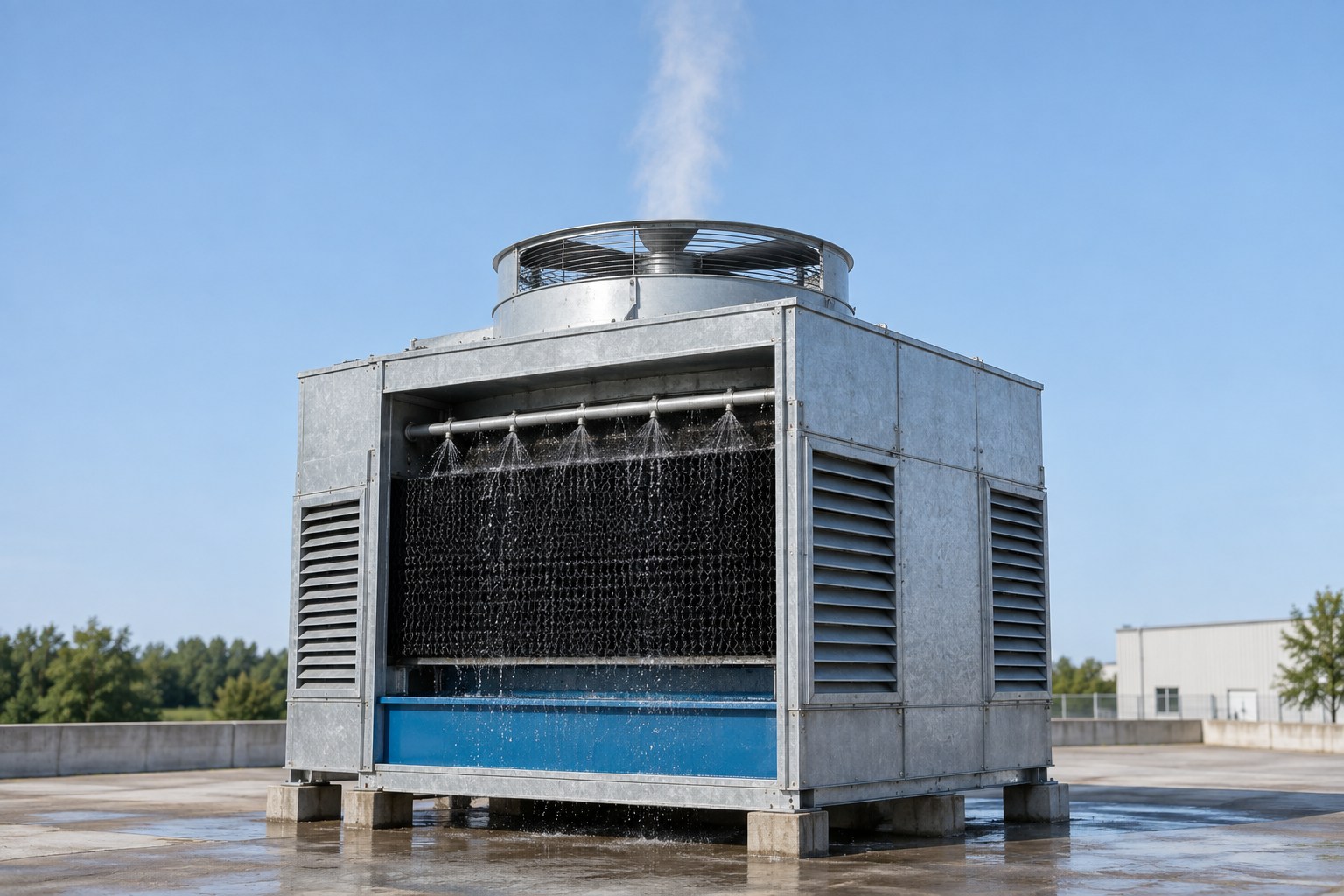

냉각탑 상부 팬에서 배출된 공기 중 수증기가 옅은 흰 플룸으로 보이는 모습 — 플룸의 생성과 점선으로 표시한 재순환 경로를 분리했습니다. 되돌아오는 공기는 수조 물속이 아니라 수면 위 흡입구로 들어갑니다. ^[15][16]

흰 구름이 크게 보인다는 사실만으로 냉각이 잘 된다거나 비산이 많다거나 물이 위험하다고 단정할 수 없습니다. 보이지 않는다고 증발이나 에어로졸 위험이 없는 것도 아닙니다. 성능은 온도·부하·유량과 함께, 수질 안전은 관리 계획과 필요한 검사로 따로 판단합니다. ^[14][16]

재순환 · 한 번 쓴 공기를 다시 받는 상황

벽·배치·바람 조건 때문에 배출 공기 일부가 흡입구로 돌아오면 유입 공기의 습구가 높아질 수 있습니다. 탑이 받는 출발 조건이 나빠져 같은 운전에서도 유출수 온도가 높아질 수 있습니다. 이웃 장비의 배출이 들어오는 영향도 함께 봅니다. 흰 플룸이 생겨도 재순환은 없을 수 있고, 플룸이 뚜렷하지 않아도 재순환은 일어날 수 있습니다. ^[15][16]

같은 증상에 여러 원인이 이어질 수 있습니다

아래는 고장을 확정하는 진단표가 아니라, 현상을 볼 때 함께 살필 인과관계입니다. 허용된 위치의 계기·기록을 먼저 비교하고 내부 확인은 담당자가 안전 절차에 따라 수행합니다. ^[6][7]

유출수 온도가 평소보다 높다

유입 습구 상승이나 열부하 증가만으로도 생깁니다. 같은 조건이라면 풍량 부족, 분배 불균일, 충전재 오염과 재순환도 봅니다. 이전과 같은 날씨·부하·유량인지 구분하지 않고 팬 고장으로 단정하지 않습니다. ^[11][15]

팬은 도는데 냉각이 부족하다

회전 중이라는 사실과 실제 풍량은 다릅니다. 저속 제어, 흡입면 가림, 루버·충전재·비산방지기의 막힘이 풍량을 바꿀 수 있습니다. 충분한 물 분배와 유량도 함께 봅니다. ^[6][7][15]

입출구 온도 차가 커졌다

열부하 증가 또는 순환 유량 감소일 수 있습니다. 큰 온도 차만 보고 성능 향상으로 판단하지 않습니다. 온도 센서 위치·상태와 펌프·유량 기록을 함께 비교합니다. ^[11]

충전재 일부만 젖거나 한쪽에 물이 몰린다

노즐·분배 조건, 충전재 막힘이나 변형이 접촉 면적을 줄일 수 있습니다. 국부적인 물길이 전체 분포를 대표하지는 않습니다. 관찰 하나로 부품 교체를 결정하지 않습니다. ^[6][7][8]

수위가 낮고 펌프 소음·유량 변동이 있다

보충수 부족, 과도한 배출, 누수가 수량을 줄일 수 있습니다. 스트레이너 막힘·흡입 공기·배관 조건도 소음과 연결됩니다. 소리만 듣고 캐비테이션으로 확정하지 않습니다. ^[6][7]

보충수가 계속 들어오거나 수조가 넘친다

부하에 따른 증발 증가와 비정상 손실을 구분합니다. 밸브·수위 감지 이상, 블로다운 과다, 드레인 누설·누수, 정지 후 돌아오는 물도 봅니다. 급수량 증가를 모두 증발로 계산하지 않습니다. ^[6][12][13]

탑 주변에 물방울이나 젖음이 보인다

비산방지기 틈·손상, 물 튐, 바람, 누수·넘침 등 여러 경로가 있습니다. 플룸 크기만으로 원인을 찾지 않습니다. 물방울을 직접 맞으며 가까이서 확인하지 않습니다. ^[2][6][14]

탑 유출수는 비슷한데 냉동기 상태가 나쁘다

응축기 오염, 냉각수 유량 변화, 부하나 냉동기 자체 조건도 영향을 줍니다. 탑의 수온 하나로 전체 계통을 정상이라 결론 내리지 말고, 유체의 길을 따라 담당자가 범위를 나누어 확인합니다. ^[4][5][13]

이해와 작업은 다른 단계입니다

구조를 알수록 접근 경계를 분명히 합니다

팬이 멈춰 보여도 안전한 정비 상태라는 뜻은 아닙니다.

자동 제어로 재기동할 수 있습니다. 내부 접근·분해·전기 작업은 권한 있는 작업자가 설비별 절차에 따라 에너지 차단·잠금·표시와 안전 상태 확인을 마친 뒤 수행해야 합니다. 운전 화면의 정지 버튼이나 운전 스위치는 전원 격리의 대체가 아닙니다. ^[6][7]

젖은 바닥, 높은 탑과 사다리, 팬과 구동부, 전기 설비가 함께 있습니다. 보호망·점검문을 임의로 제거하거나 충전재·외함 위를 발판처럼 밟지 않습니다. 소음·진동·물 튐·누수는 허용된 안전 거리에서 관찰해 전달합니다. 동절기에는 물·배관의 동결 위험이 있으므로 임의의 역회전이나 급격한 제어 변경 대신 모델별 동절기 운전 계획을 따릅니다. ^[6]

개방형과 밀폐형 증발식 모두 살수수에서 에어로졸이 나갈 수 있습니다. 배출부나 비산이 의심되는 곳에 불필요하게 머물지 않습니다. 레지오넬라 등 미생물 위험은 물관리 프로그램, 오염·정체 관리, 적절한 수처리와 필요한 검사로 다룹니다. 비산방지기나 정상 전도도 자체가 안전을 보증하지 않습니다. ^[14]

수처리 약품은 제품 안전자료와 현장 계획에 따라 전문 담당자가 취급합니다. 임의 혼합이나 투입을 하지 않습니다. 약품 농도·투입량·살균 절차와 배출수의 처리·방류 조건은 이 원리 그림에서 결정하지 않으며, 현장의 재질·수질·절차와 적용 요건을 확인해야 합니다. ^[6][13][14]
