INDUSTRY / 공기 처리 장치

공조용 가습기

직접 증기·전기스팀·증기–증기식과 증발식을 비교하고, 분산관과 독립 배수 경로를 읽습니다.

먼저 증기의 출처를 구분합니다

형식공급원구분할 배수
중앙 증기 직접분사플랜트 증기 → 분산관분리기·분산부 응축수
전기스팀급수 + 전기 → 자체 증기발생기 블로다운 / 분산부 응축수
증기–증기식1차 증기의 열 → 별도 물의 2차 증기1차 응축수 회수 / 2차측 지정 배수
젖은 매체식·분무식공기와 닿는 물의 증발남은 물의 회수·블로다운

가열과 가습은 공기를 바꾸는 방식이 다릅니다

스팀코일 뒤의 가습부는 무엇을 하나요?

이 대표 그림은 스팀코일 뒤에 플랜트 증기를 공기에 직접 분산하는 가습부를 둔 구성이다. 스팀코일의 증기는 밀폐된 관 안에서 응축하며 관벽 너머 공기를 데우고, 가습 분산관의 증기는 공기 중에 직접 더해져 수분을 늘린다. 두 곳에서 생긴 응축수는 각각 독립된 스팀트랩을 지난다. 중앙 플랜트 증기 직접분사식에서는 두 트랩의 출구를 공통 응축수 회수관에 합류시킬 수 있지만, 제조사 허용 여부·응축수 수질·회수관 관경과 경사·배압을 먼저 확인해야 한다. 트랩 전 배관은 합치지 않는다. 전기식 가습기의 블로다운·세척수는 플랜트 증기 응축수와 다르므로 제조사 지정 배수로 따로 보낸다. 냉각코일 드레인팬의 U자 수봉 배수도 별도다. 가열만으로 공기의 수분량이 늘지는 않는다. 가습은 결로로 수분을 제거하는 제습과 반대 기능이다.

AHU / HUMIDIFIER

가습부 · 수분이 공기로 넘어가는 곳

가습기는 분산관의 증기를 공기에 직접 더해 수분을 높입니다. 중앙 증기 직접분사식은 플랜트 주관에서 별도 분기하고, 전기스팀식은 급수와 전기로 현장에서 증기를 만들며, 증기-증기식은 플랜트 증기로 별도 급수를 가열합니다. 같은 주관을 쓸 수 있는 스팀코일과도 가지·응축수 회수·가습기 배수는 분리합니다. 아래 구조 그림은 전기 발생형 예입니다.

그림 원본 크게 보기 ↗

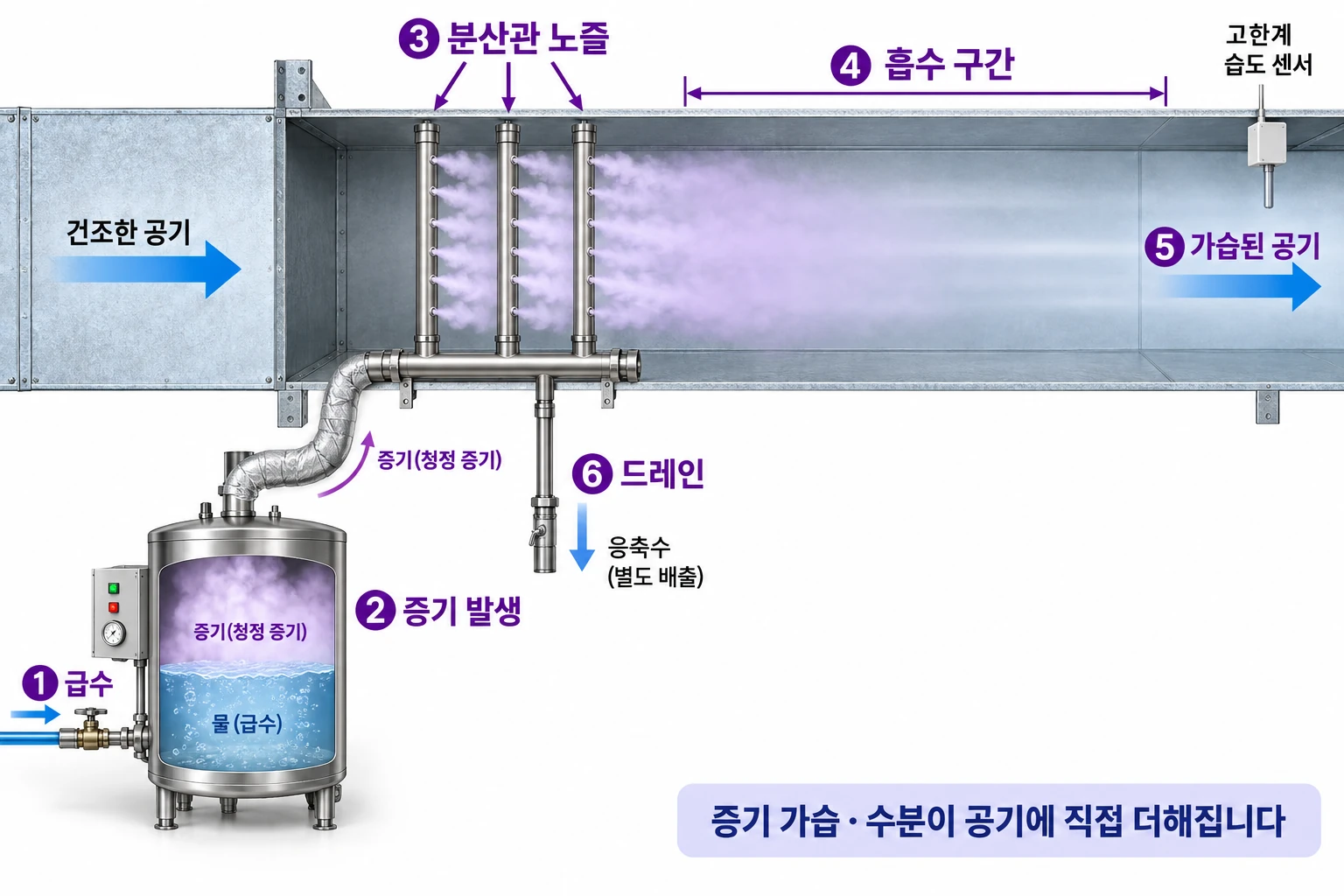

금속 덕트·분산관을 보는 절개 그림
전열·저항히터식 증기 가습기의 절개 구조. 급수는 전기 발생기로, 증기는 보온 공급관과 세 분산관의 노즐을 거쳐 공기로 들어가며 분산부 응축수와 발생기 배수는 별도로 나옵니다상부 공기 덕트와 하부 전기 증기발생기를 공통 금속 프레임에 배치한 교육용 절개 예입니다. 덕트 안에는 세 개의 스테인리스 분산관과 작은 노즐이 있고, 하부 서비스 공간에는 발생통과 배수 배관이 있습니다. 발생통의 침수 저항히터가 물을 끓이고, 증기는 보온관을 따라 분산 헤더로 갑니다. 노즐 뒤는 증기가 공기에 섞이는 흡수 공간이며 하류에는 고한계 습도 센서가 있습니다. 공기는 상부 덕트만 지나며 분산 헤더 저점의 응축수 봉수 트랩과 발생기 바닥 배수는 서로 연결되지 않습니다. 실제 제품 사진이나 설치 치수도는 아닙니다.증기 가습 · 분산관에서 공기로 수분을 더합니다전열·저항히터식 전기 발생형 예 · 공통 프레임의 덕트와 하부 서비스 공간공기 유입 →③ 분산관·노즐④ 흡수 구간고한계 습도 센서⑤ 가습된 공기 →② 전기 증기발생기물속의 저항히터로 끓임① 급수보온 증기 공급관⑥ 분산부 응축수 배수헤더 저점 → 봉수 트랩 → 별도 배수발생기 배수 · 별개하부 서비스 공간발생기·배수를 공통 프레임에 배치급수증기 공급공기독립 배수전기 발생형의 교육용 절개 예 · 실제 배관 경사·흡수 거리·트랩은 제품 지침을 따릅니다.
0.0 / 16초

① 급수가 ② 발생통으로 들어오고, 물속의 저항히터가 물을 끓여 증기를 만듭니다. 이 절개 그림은 전열·저항히터식 전기 발생형의 예입니다.

16초는 유로를 순서대로 설명하는 시간입니다. 실제 기동 순서·유속·밸브 조작 절차가 아닙니다. 물 배관은 이미 차 있으며 진한 진행선은 추적 구간입니다. 운전 중 열교환·분배·회수는 함께 일어납니다.

구조 그림과 연결해 보기 · 분산관·흡수 구간
전기식 현장 발생형 증기 가습기 예입니다. 급수와 전원이 발생통에 들어가 물을 증발시키고, 증기관이 AHU 덕트 안 분산관으로 연결됩니다. 중앙 플랜트 증기 직접분사식과 증기-증기식은 다른 구조입니다.
이 단면은 급수와 전기로 자체 증기를 만드는 전기스팀 발생형 예입니다. 발생통·배수는 현장 전기식에 해당합니다. 중앙 증기 직접분사식은 보일러·플랜트 주관에서 가습용 증기를 받고, 증기-증기식은 그 주관의 열로 별도 급수의 2차 증기를 만듭니다. 가습기 세 형식은 비교 그림에서 보세요.
부품·배관·운전 조건 자세히 보기

급수와 증기 발생

그림의 아래쪽 용기는 전기식 현장 증기발생기입니다. 급수 밸브가 물을 채우고 제어기가 요구량에 맞춰 가열해 증기를 만듭니다. 전원·급수·증기관이 필요하고 발생기 바닥의 농축수와 미네랄은 정해진 블로다운·배수로 나갑니다. 중앙 증기를 쓰는 직접분사식에는 이 발생통이 없습니다.

전극식과 전열·저항히터식

전극식은 전극 사이의 물에 전류를 흘려 저항열로 끓이므로 수질 전도도와 수위가 출력에 영향을 줍니다. 전열식(저항히터식)은 물속 금속 발열체를 가열합니다. 전기식이라는 큰 분류 안의 서로 다른 형식이며, 수질 허용 범위·스케일 제거·실린더 구조는 제품마다 확인합니다.

가습용 증기는 어디서 오나요?

가습기에는 세 가지 대표 공급 구성이 있습니다. 플랜트 증기 직접분사식은 중앙 주관에서 별도 분기된 증기를 분산관으로 보내 공기에 바로 섞습니다. 전기 발생식은 현장 급수와 전기로 증기를 만듭니다. 증기-증기식은 중앙 증기를 열교환기 1차측에 흘려 별도 급수를 끓이고, 분리된 2차 증기를 덕트에 넣습니다. 실제 선택은 증기 공급 가능 여부, 수질·공기 품질, 부하, 제어 및 배수 조건으로 정합니다.

증기관과 분산 헤더

전기식·증기-증기식은 각각의 증기발생 공간에서 나온 2차 증기를, 직접분사식은 플랜트 주관의 증기를 제품에 지정된 부속을 지나 분산 헤더로 보냅니다. 헤더는 여러 분산관에 증기를 나누고 작은 토출구는 덕트 폭에 분산합니다. 가습용 증기관은 스팀코일의 밀폐 열매체 관과 기능이 다릅니다.

흡수 구간은 왜 필요한가

분산관 바로 뒤에서는 증기가 아직 공기 전체에 균일하게 섞이지 않았습니다. 공기가 흐르며 증기를 흡수할 길이를 확보해야 필터·팬·덕트 벽에 습기가 맺히는 위험을 줄일 수 있습니다. 필요한 길이는 풍속, 온도·습도, 증기량, 분산관 형식과 제조사 자료로 정하며 이 그림은 치수도가 아닙니다.

센서·운전 인터록

제어기는 요구 습도에 맞춰 증기량을 조절합니다. 덕트 고한계 습도센서는 과도한 습도에서 가습을 제한하고, 풍량 확인·팬 연동은 공기가 흐르지 않을 때 증기 투입을 막는 데 쓰입니다. 센서 위치와 설정은 해당 장비의 설계·제조사 지침을 확인합니다.

응축수와 배수는 별도 경로

분산관·증기관에서 생긴 응축수는 분산기 형식에 맞는 드레인으로, 자체 발생기의 배수·블로다운은 발생기 지정 배수로 처리합니다. 냉각코일 드레인도 별도 배수입니다. 이 물들을 냉수 공급·환수나 온수 배관으로 보내지 않습니다.

스팀코일과 가습부의 공급·회수 연결

한 보일러·플랜트 증기 주관에서 스팀코일과 중앙증기 직접분사 가습기로 각각 별도 분기할 수 있습니다. 코일 가지에서는 증기가 밀폐 관 안에서 응축해 열을 주며, 트랩 뒤 응축수는 회수계통으로 갑니다. 직접분사 가지에서는 증기가 분산관에서 공기와 섞여 수분을 더합니다. 전기식은 급수+전기로, 증기-증기식은 플랜트 증기+별도 급수로 2차 가습 증기를 만듭니다. 두 장치가 같은 증기라는 말을 써도 유로와 기능은 다르며, 코일 응축수·가습기 1차 응축수·분산부 드레인·발생기 블로다운을 하나의 관으로 임의 연결하지 않습니다.

증발식 가습은 별도 방식

젖은 매체식은 물을 매체에 공급해 공기의 열로 일부를 증발시키며, 분무식은 미세 액적의 증발을 이용합니다. 액체 물의 공급·회수·블로다운과 위생관리가 필요하고 증기식과 구조·제어가 다릅니다.

이 설명의 근거
세 가지 증기 가습기의 장비·배수 구조 비교

가습기에 증기를 공급하는 세 가지 방식

가습기는 공기에 수분을 더합니다. 아래 장비 그림에서 증기의 출처와 배수를 비교하세요. 세 장치를 모두 한 AHU에 설치한다는 뜻이 아니라, 서로 다른 형식 중 하나를 골라 읽는 비교 그림입니다.

중앙 증기 직접분사식의 금속 장비 재구성. 증기 주관에서 차단·여과·제어와 분리기를 거쳐 덕트 분산관으로 연결됩니다. 분리기 응축수는 트랩을 거쳐 회수 또는 지정 배수로 가고, 분산부 드레인은 별도로 처리합니다.중앙 증기 → 분리·제어 → 분산관 → 공기에 수분 추가전열·저항히터식 전기 가습기의 금속 절개 예. 급수와 전기로 물을 끓이고 보온 증기관을 통해 덕트 분산관으로 보냅니다. 발생기 블로다운과 분산부 응축수는 서로 다른 배수입니다. 전극식은 별도 내부 구조입니다.급수 + 전기 → 발생통에서 끓임 → 분산관 → 공기에 수분 추가DriSteem STS 제조사 원본 제품 사진. 열린 물통 안에 열교환기가 있고 앞면 아래에는 위쪽 1차 증기 입구와 아래쪽 1차 응축수 출구가 있습니다. 위쪽 플랜지는 별도 급수에서 만든 2차 가습 증기의 출구입니다. 보일러 증기와 가습용 물은 섞이지 않으며, 외부 증기관과 트랩은 제품 사진에 연결되어 있지 않습니다.1차 증기의 열 → 별도 물을 끓임 → 2차 증기 → 공기에 수분 추가
①·②는 실사풍 교육용 재구성입니다. ① 직접분사식은 분리기 저점 응축수를 트랩 뒤 회수 주관이나 지정 배수로 보냅니다. ② 전기식은 발생통 블로다운을 따로 빼며, 전극식과 저항히터식은 서로 다른 기기 형식입니다. ③은 DriSteem STS 제조사 카탈로그(p.2·4·14)의 원본 제품 사진과 작동 설명입니다. 1차 응축수만 회수하고 별도 급수에서 만든 2차 증기로 가습합니다. 사진에는 현장 증기관과 외부 트랩이 연결되어 있지 않습니다. 실제 접속·배수·흡수 거리는 제품 지침을 따릅니다.

그림을 실제 배관과 연결해 읽기

  1. 중앙 증기 직접분사식: 보일러·플랜트 증기 주관에서 가습기 쪽으로 별도 분기하고, 해당 제품의 제어 부속과 분리기를 거쳐 분산관으로 보냅니다. 분리기를 설치한 형식은 분리기 바닥 응축수를 스팀트랩으로 빼고, 트랩 뒤는 설계된 회수 주관이나 제조사가 지정한 배수로 연결합니다. 분산된 증기는 덕트 공기에 섞여 수분이 되므로 증기 자체를 응축수 회수관으로 돌리지 않습니다. 현장 증기 압력·품질과 보일러 약품의 용도 적합성을 확인합니다.
  2. 전기스팀식 현장 발생형: 별도 급수와 전원이 본체로 들어가고, 제어기가 발생통의 물을 끓여 증기관과 분산관으로 보냅니다. 중앙 스팀 주관이 없어도 쓸 수 있습니다. 발생통 하부 블로다운 밸브는 농축수·미네랄을 지정 배수로 빼며 스팀코일 응축수 회수와 다릅니다.
  3. 전극식과 전열식은 전기식 안의 다른 구조: 전극식은 물에 전류가 흐를 때 생기는 저항열로 물을 끓여 수질 전도도의 영향을 받습니다. 전열·저항히터식은 침수 발열체가 전기로 물을 데웁니다. 전극봉 또는 히터, 실린더, 허용 수질·스케일 관리가 서로 다르므로 “전기스팀”이라는 이름만으로 내부 부품을 단정하지 않습니다.
  4. 증기-증기식: 중앙 증기는 열교환기 1차측을 지나며 열을 주고 응축합니다. 이 응축수는 1차 스팀트랩을 지난 뒤 회수 주관으로 갑니다. 분리된 2차 급수가 끓어 만든 가습용 증기만 덕트로 가고, 2차측 블로다운·드레인은 1차 응축수와 별도로 지정 배수합니다. 정상적인 열교환기에서 보일러 증기와 가습용 물은 섞이지 않습니다.
  5. 공기 쪽 공통 원리: 습도 제어기가 요구량을 내면 선택된 방식이 증기를 분산합니다. 공기가 증기를 충분히 흡수할 길이와 풍량 연동·고한계 제어를 확보해 다음 필터·팬·덕트가 젖지 않게 합니다. 필요한 배치와 거리는 풍속·온습도·증기량·분산기 형식에 따라 설계자료를 따릅니다.
  6. 스팀코일과 연결 관계: 같은 보일러 주관을 공유할 수 있어도 코일과 가습기는 각각 다른 가지로 증기를 받습니다. 스팀코일 증기는 코일 관 안에서 응축해 열만 전달하지만, 직접분사 가습 증기는 공기에 수분을 줍니다. 코일 트랩 뒤 응축수, 직접분산부 드레인, 전기 발생기 블로다운을 서로 임의로 합치지 않습니다.
