분류 기준을 나누어 보기
세 질문을 따로 하면 형식이 정리됩니다
대향류형과 직교류형 · 충전재에서 만나는 방향으로 구분
대향류형 물 ↓ · 공기 ↑

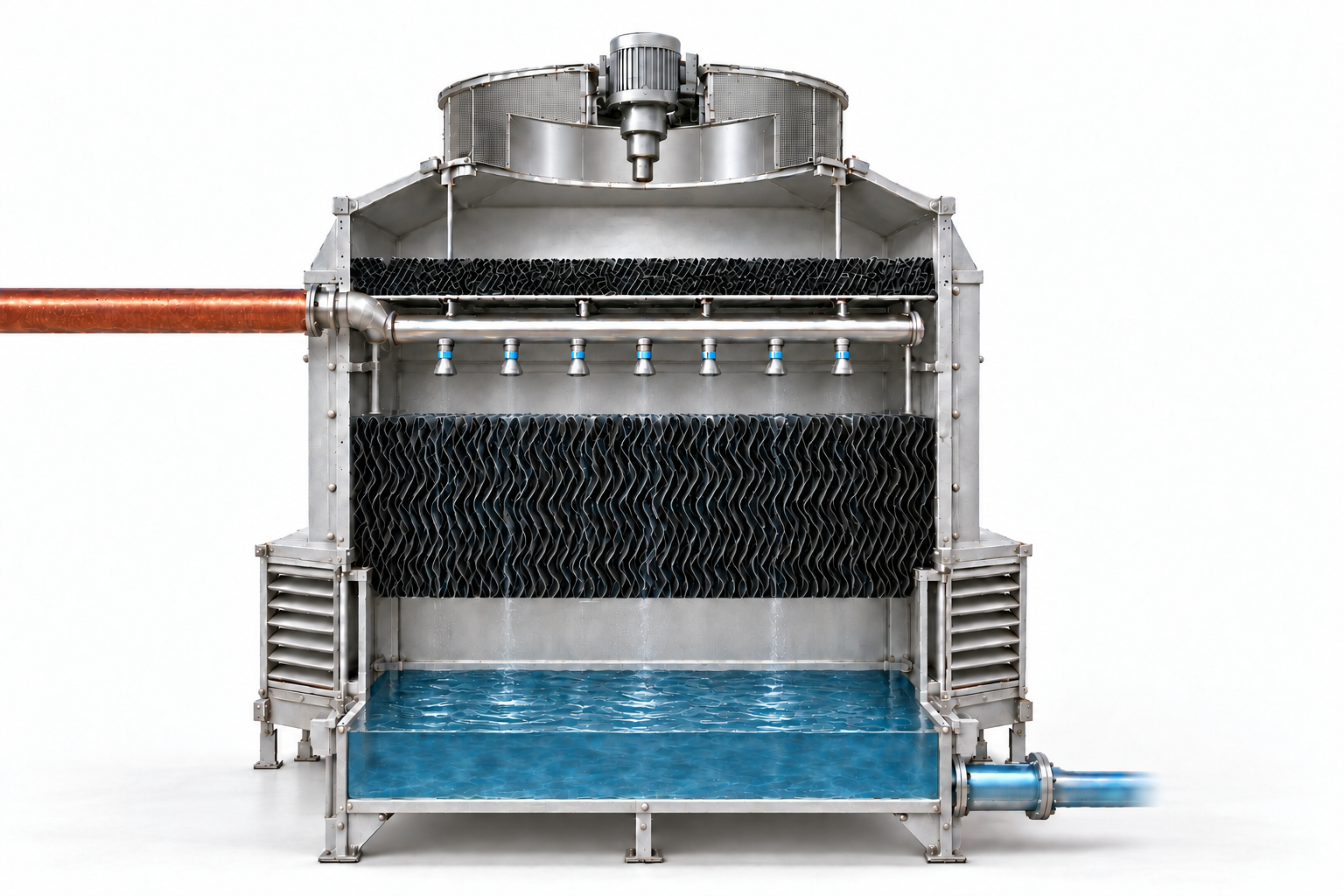

충전재에서 물은 아래로, 공기는 위로 흐르며 서로 반대 방향으로 접촉합니다. 압력식 살수 헤더로 충전재를 적시는 대표적인 구성 예입니다.
대향류 정면 절개 · 흐름 재생직교류형 물 ↓ · 공기 ↔

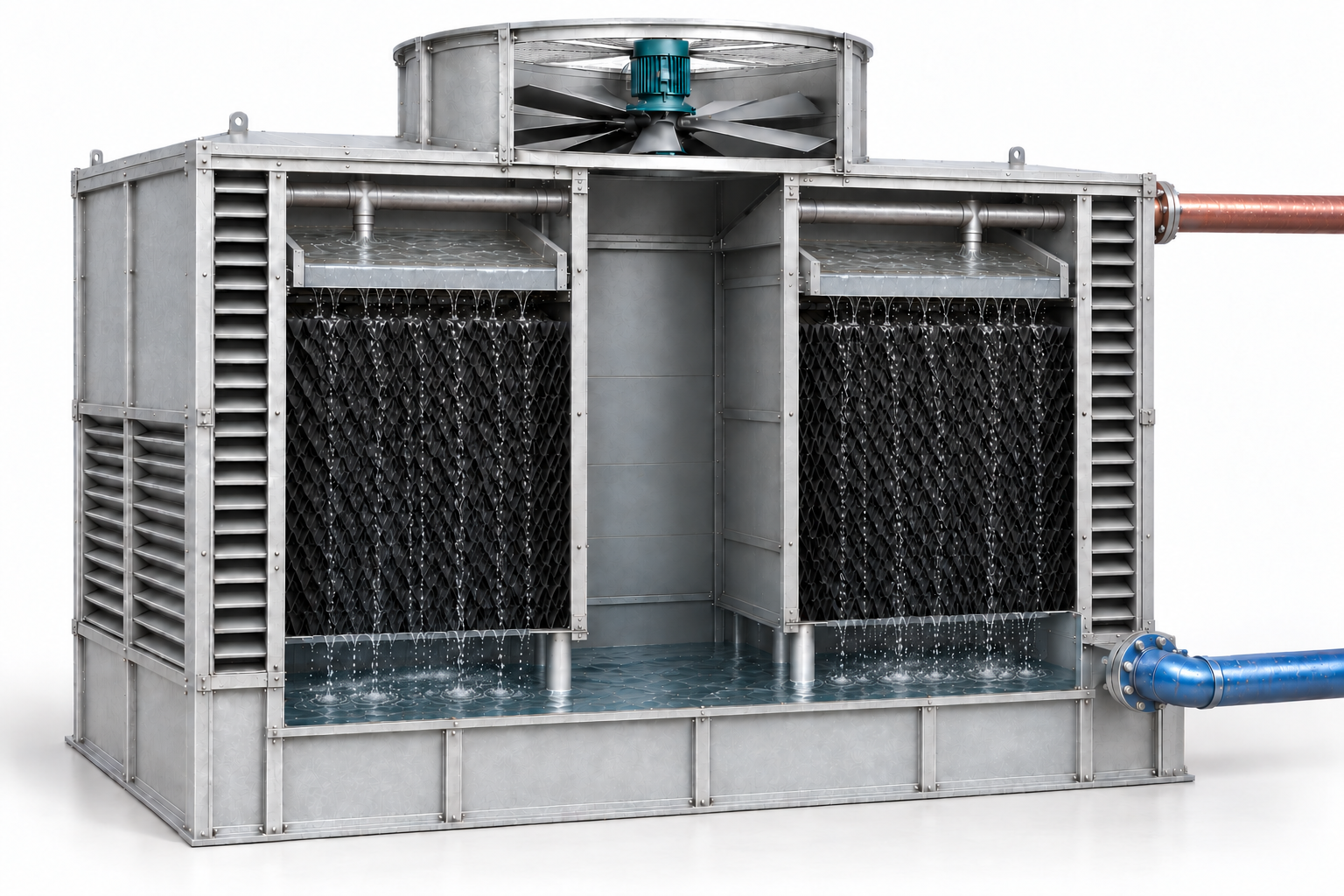

오른쪽 위 붉은 입구로 들어온 따뜻한 냉각수는 가로 분배관을 따라 양쪽 상부 개방 수조로 나뉩니다. 하부 수조의 식은 물은 오른쪽 아래 푸른 출구와 외부 냉각수 펌프를 거쳐 응축기로 돌아갑니다. 수조 바닥의 오리피스가 물을 충전재에 중력으로 나누고, 공기는 왼쪽과 오른쪽 측면 루버에서 들어와 충전재를 수평으로 가로지른 뒤 중앙 통로에서 상승합니다.
직교류 상세 구조 · 흐름 재생대향류·직교류는 물과 공기의 접촉 방향을 나누는 기준입니다. 개방형·밀폐형, 유인통풍·압입통풍은 각각 별도의 분류 기준이며, 물의 색은 온도 변화를 설명하는 표시입니다. 사진형 이미지는 구조 이해를 위한 교육용 생성 자료이며 특정 제품의 현장 사진은 아닙니다.
접촉 방향
물과 공기는 어떤 방향으로 만나는가?
향류는 접촉부에서 서로 반대 방향, 직교류는 물의 아래 방향에 대해 공기가 가로 방향입니다. 최종 배출구가 위를 향한다는 사실만으로 향류라고 판단하지 않습니다. [1]
공정 유체의 개방 여부
식히려는 유체가 외기에 직접 닿는가?
개방형은 순환 냉각수가 공기와 직접 접촉합니다. 밀폐형 증발식은 공정 유체를 코일 안에 두고 별도 살수수로 코일 밖을 적십니다. 여기서 “밀폐”는 공정 회로에 대한 말입니다. [9]
팬 위치
공기를 끌어내는가, 밀어 넣는가?
유인통풍은 공기 출구 쪽, 압입통풍은 공기 입구 쪽에 팬이 있습니다. 둘 다 기계식 통풍이며 앞의 두 분류와 별개입니다. [1][9]
직교류형 · 물은 위에서, 공기는 옆에서
아래는 양쪽에 충전재를 둔 개방형·직교류·유인통풍 예입니다. 응축기에서 열을 받은 냉각수가 외부 입관을 따라 상부 개방 분배수조로 올라옵니다. 수조 바닥의 오리피스가 물을 양쪽 충전재 위에 중력으로 나누고, 물은 아래 하부 수조로 모입니다. 냉각수 펌프는 이 물을 응축기로 보내 다시 열을 받게 합니다. 공기는 양쪽 루버에서 들어와 충전재를 수평으로 가로지른 뒤 중앙 배출 통로에서 상승해 팬으로 나갑니다. 비산방지기는 충전재의 공기 출구 쪽에 있습니다. 대표 향류형의 압력식 살수 헤더와 이 중력식 분배 수조는 구분해야 합니다. [1][6]

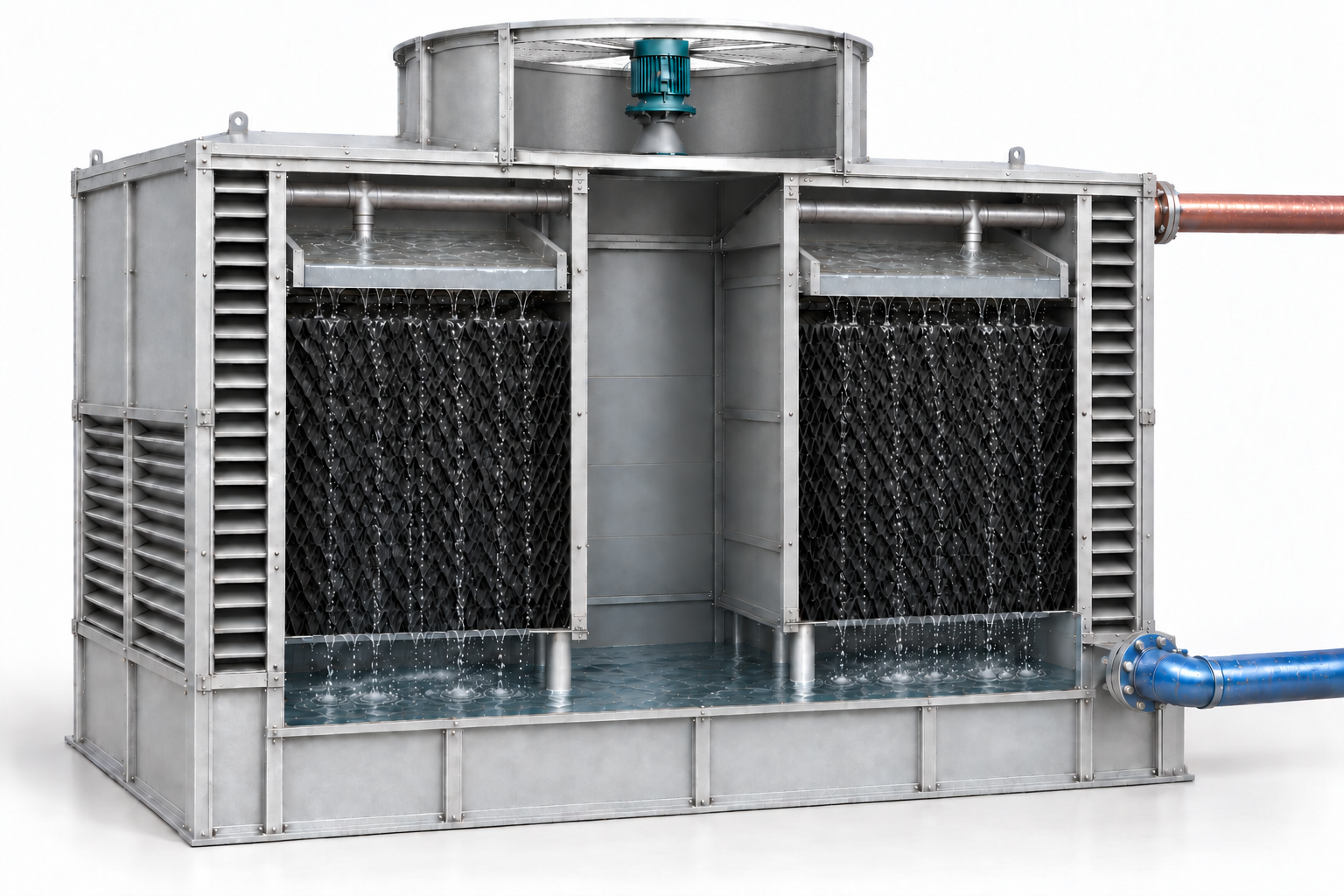

직교류 입체 절개 · 입출구 배관과 양쪽 측면 흡입

사진의 부품과 흐름 살펴보기 · 각 부품은 운전 중 동시에 작동합니다. 시간 막대는 흐름을 멈춰 보는 용도입니다.
상부 수조의 따뜻한 물 → 충전재를 타고 내려가는 얇은 물막 → 하부 수조의 식은 물을 따라가 보세요. 물막의 빨강 → 주황 → 파랑은 상대적인 온도 변화를 설명하며 실제 물의 색이나 측정 온도가 아닙니다. 공기의 푸른 흐름은 양쪽 측면에서 충전재를 가로질러 중앙 통로와 팬으로 이어집니다. 실제 공기는 보이지 않습니다. 정지하거나 처음으로 돌아가도 물과 공기의 경로를 살펴볼 수 있습니다.
측면 흡입과 입출구 배관을 사진의 번호로 따라가 보세요
물 · 위에서 아래로응축기 → 07 외부 입구 → 02 상부 분배수조 → 분배구 → 03 충전재 → 06 하부 수조 → 08 출구 → 냉각수 펌프 → 응축기
공기 · 왼쪽과 오른쪽 측면에서 흡입외기 → 04 양쪽 측면 루버 → 03 충전재를 가로질러 → 비산방지기 → 05 중앙 통로 → 01 팬 → 대기
- 01상부 팬 · 모터
사진 맨 위의 모터와 팬 날개
팬이 만드는 압력 차로 외기가 양쪽 충전재를 가로질러 들어옵니다. 중앙 통로로 모인 공기는 팬을 지나 대기로 나갑니다.
- 02상부 개방 분배수조
양쪽 충전재 바로 위의 얕은 열린 수조
상부 공급관의 짧은 가지관이 양쪽 수조에 따뜻한 냉각수를 나눕니다. 물은 수조 가장자리를 넘는 대신 바닥의 오리피스·분배 노즐을 통해 중력으로 떨어져 충전재를 적십니다. 압력식 헤더에서 원뿔로 분사하는 대향류 예와 구분하세요.
- 03양쪽 필름형 충전재
왼쪽과 오른쪽의 검은 굴곡판
물은 넓은 판 표면을 따라 내려가고, 공기는 판 사이 빈 통로를 수평으로 가로지릅니다. 직접 접촉하면서 일부 물이 증발해 남은 물의 열을 가져갑니다.
- 04양쪽 측면 흡입 루버
깊이가 보이는 왼쪽 측면 날개와 오른쪽 바깥 루버
충전재 바깥쪽에서 공기를 받아들이는 입구입니다. 공기는 물속으로 들어가지 않고, 충전재의 물막 사이 빈 공간을 향해 흐릅니다.
- 05중앙 공기 통로
두 충전재 사이의 빈 통로
양쪽 충전재를 지난 공기가 합쳐져 위쪽 팬으로 올라갑니다. 중앙에 보이는 회색 면은 통로 뒤쪽의 외함입니다. 직교류라는 이름은 이 상승 구간이 아니라 충전재에서 물과 공기가 만나는 방향을 뜻합니다.
- 06하부 냉각수 수조
두 충전재 아래를 잇는 푸른 수면
충전재를 내려온 물 대부분이 여기에 모입니다. 냉각수 펌프가 이 물을 응축기로 보내고, 응축기에서 다시 따뜻해진 물이 02 상부 분배수조로 돌아옵니다. 공기에 열린 물 회로입니다.
- 07따뜻한 냉각수 입구
오른쪽 상부의 붉은 수평 관과 외함 관통 플랜지
응축기에서 열을 받은 물이 외함을 관통해 상부 공급관으로 들어갑니다. 중앙 공기 통로 뒤로 이어지는 공급관과 양쪽 짧은 가지관이 02 분배수조에 물을 나눕니다. 상부 공급관은 08 하부 출구와 탑 안에서 직접 연결되지 않습니다.
- 08식은 냉각수 출구
하부 수조 오른쪽의 플랜지와 푸른 관
모인 식은 냉각수가 이 출구를 통해 외부 냉각수 펌프로 나갑니다. 펌프가 응축기로 물을 보내고, 열을 받은 물은 07 입구로 되돌아옵니다. 공기를 물속에 넣는 배관이 아닙니다.
사진에 보이지 않는 부품과 배관비산방지기는 충전재의 공기 출구 쪽에서 공기에 실린 액체 물방울을 회수합니다. 이 사진에는 별도 판의 형상이 드러나지 않아 위치 표시를 붙이지 않았습니다. 분배구의 바닥 단면과 외부 냉각수 펌프·응축기는 생략되어 있습니다. 07 입구와 08 출구는 대표 접속 예이며 위치와 분배관 배치는 모델마다 다릅니다. 외부 물 회로는 응축기와 냉각탑을 잇는 계통도와 연결해서 읽어 보세요. 제품에 따라 수조 접속과 비산방지기의 일체형·분리형 배치가 달라집니다. BAC · 중력 분배 방식 ↗ SPX · 직교류 접촉 방향 ↗
밀폐형 증발식 · 코일의 안과 밖에 다른 회로
공정 장비에서 열을 받은 유체(물이나 글리콜 등)는 밀폐 코일 안으로 들어가 열을 내놓고 다시 장비로 돌아갑니다. 별도 살수 회로에서는 하부 수조의 물을 살수 펌프가 상부 헤더와 노즐로 보내 코일 바깥을 적십니다. 대부분은 다시 수조로 떨어지고 일부만 증발합니다. 공기는 하부 흡입구에서 들어와 코일과 살수 구간을 지난 뒤 비산방지기와 상부 팬으로 나갑니다. 두 유체는 서로 섞이지 않으며, 코일 관벽을 사이에 두고 열만 이동합니다. 아래 도식은 살수수가 코일 위에서 아래로 흐르고 공기는 위로 빠져나가는 대표 향류 배열입니다. 제품에 따라 코일 접속 방향, 공기 흐름, 충전재 추가 여부가 달라질 수 있습니다. [9]

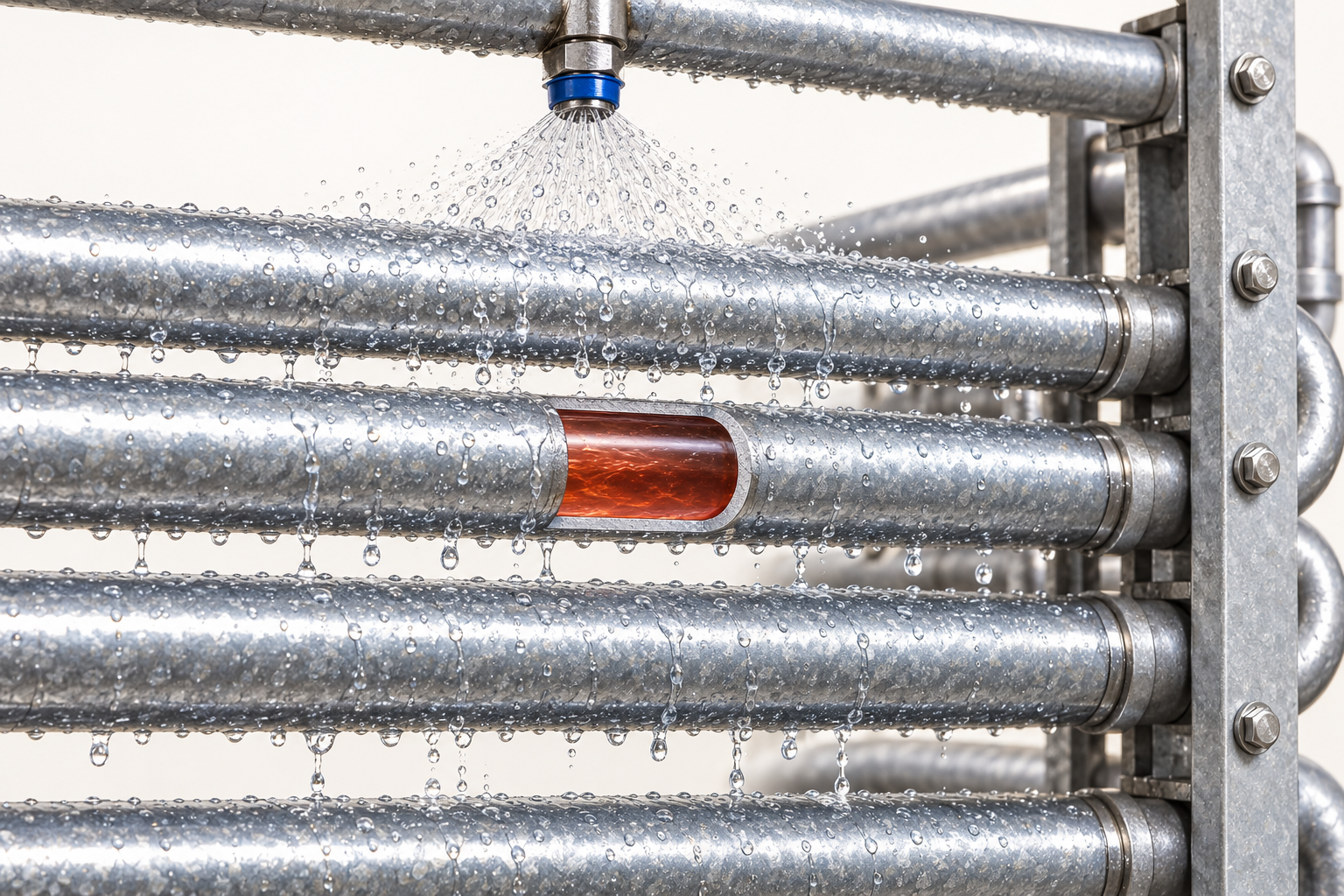

밀폐형 코일 확대 · 관 안과 관 밖

관 안을 보여 주려고 일부 관벽을 가상으로 절개했습니다. 실제 운전 중에는 코일이 밀폐되어 있으며, 붉은색은 공정 유체를 구분하는 표시입니다. 살수수는 관 바깥에 흐르고 일부가 증발합니다. 펌프와 두 회로의 전체 연결 보기 →

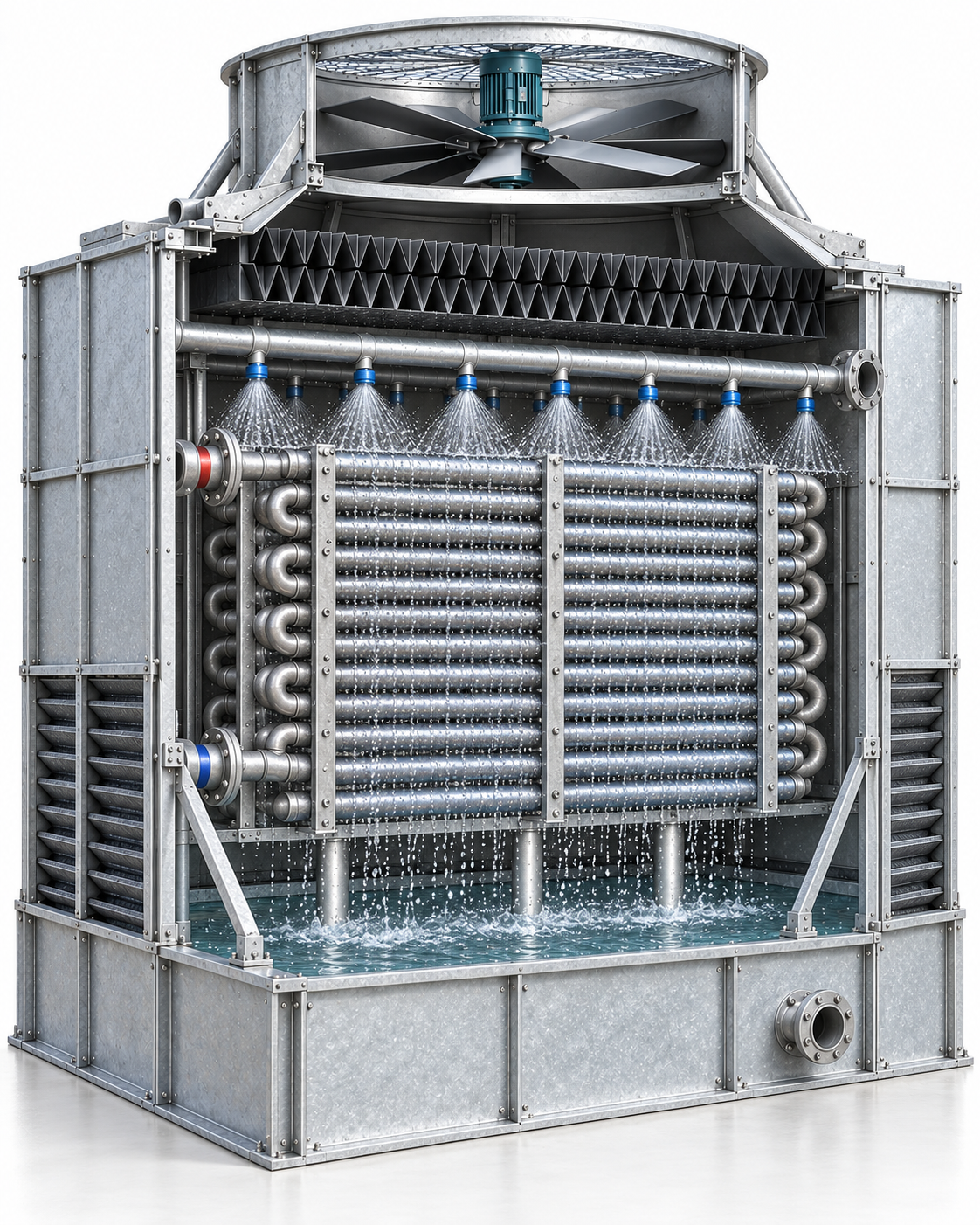

밀폐형 증발식 · 다열 코일과 살수부의 8개 부품

사진의 01~08을 아래 확대 사진과 부품 설명에 연결해 보세요. 왼쪽 위 붉은 띠는 코일의 공정 입구, 왼쪽 아래 푸른 띠는 공정 출구입니다. 오른쪽 위 접속부는 별도 살수 헤더, 오른쪽 하부 접속부는 살수수 수조의 펌프 흡입 배관입니다. 작은 화면에서는 사진을 좌우로 이동하거나 아래 확대 보기를 펼쳐 보세요.
교육용 생성 이미지 · 특정 제품의 실제 촬영 사진은 아닙니다.사진의 번호로 세 경로를 따라가 보세요
공정 유체 · 관 안05 입구 → 04 밀폐 코일 안 → 06 출구 → 공정 장비
살수수 · 관 밖08 수조 → 별도 살수 펌프 → 03 헤더·노즐 → 04 코일 바깥 → 08 수조
공기 · 관 사이의 빈틈07 양쪽 루버 → 코일·살수 구간 → 02 비산방지기 → 01 팬
- 01상부 팬 · 모터
사진 맨 위의 모터·팬 날개·보호망
모터와 회전축이 팬 날개를 돌립니다. 팬 위에는 보호망이 있고, 원형 팬 실린더는 배출 공기를 위로 안내합니다. 코일과 살수 구간을 지난 공기는 열과 수분을 받아 상부로 나갑니다.
- 02비산방지기
팬 아래, 살수 헤더 위의 여러 겹 굴곡판
공기는 굽은 통로를 지나고, 딸려 올라온 액체 물방울 일부는 판에 부딪혀 아래로 돌아옵니다. 수증기를 걸러 내는 부품은 아닙니다. 살수 헤더와 팬 사이에 놓여 액체 물의 비산을 줄입니다.
- 03살수 헤더 · 노즐
코일 위의 가로 관과 아래를 향한 여러 노즐
08 수조에서 별도 살수 펌프가 올린 물이 오른쪽 헤더 접속부로 들어옵니다. 헤더는 물을 여러 노즐로 나누고, 노즐은 코일 바깥을 고르게 적십니다. 분사되는 것은 살수수이며 코일 안의 공정 유체가 아닙니다.
- 04밀폐 공정 코일
중앙의 촘촘한 금속관과 양끝의 U자 반환 굽힘
가로 관과 양끝의 반환 굽힘이 이어져 공정 유체의 길을 만듭니다. 뒤쪽으로 관 열이 이어지고, 세로 지지대가 관을 받칩니다. 관 사이의 빈틈은 공기가 지나는 공간입니다. 열은 관벽을 거쳐 바깥 살수수와 공기로 전달됩니다. 이 코일은 필름형 충전재와 다른 부품이며, 실제 회로 수와 관 배열은 모델마다 다릅니다.
- 05공정 유체 입구
코일 왼쪽 위의 붉은 식별 띠와 볼트 플랜지
공정 장비에서 열을 받은 유체가 이 접속부로 들어옵니다. 플랜지·볼트·가스켓이 배관 접속부를 밀봉합니다. 공정 유체는 밀폐 코일 안에 머물며 외기나 살수수와 직접 섞이지 않습니다.
- 06공정 유체 출구
코일 왼쪽 아래의 푸른 식별 띠와 볼트 플랜지
코일을 지나 식은 공정 유체가 이 관으로 장비에 돌아갑니다. 출구는 코일에 연결되어 있으며 08 하부 수조와 연결되지 않습니다. 붉음·푸름은 같은 공정 회로 안의 상대적인 온도 차이를 표시합니다.
- 07흡입 루버
하부 수조 위 양쪽 측면의 가로 날개
외기가 양쪽 루버에서 들어와 코일 아래의 공간에 모인 뒤 관 사이의 빈틈을 위로 지납니다. 루버는 공기의 입구이며 물속에 공기를 불어 넣는 접속부가 아닙니다. 코일 아래에는 살수수가 떨어지는 공간과 지지 프레임이 있습니다.
- 08살수수 하부 수조
코일 아래의 수면·바닥 수조와 오른쪽 하부 접속부
코일 바깥을 적신 물 대부분이 수조에 모입니다. 오른쪽 하부 접속부에서 별도 살수 펌프로 나가고, 펌프 위쪽 토출관을 거쳐 03 헤더로 돌아옵니다. 증발 등으로 줄어든 물은 보충하며 외기에 열린 살수수 회로에는 수질 관리가 필요합니다. 수조 보조 배관은 이 절개에서 생략했습니다.
사진에 보이지 않는 연결 별도 살수 펌프와 수조에서 헤더까지의 외부 입관은 아래 두 회로도에서 확인하세요. 공정 유체와 살수수는 코일 관벽으로 분리됩니다. 이 사진은 코일 중심의 대표 향류 배열이며 실제 관 배열·접속 방향·충전재 추가 여부는 모델마다 다릅니다. 밀폐형의 두 회로와 통풍 구조 [9]
밀폐형 증발식 · 서로 섞이지 않는 두 물 회로
밀폐 공정 회로 공정 장비 → 코일 안의 공정 유체 → 식은 유체가 장비로 복귀
별도 살수 회로 하부 수조 → 펌프 왼쪽 흡입구 → 위쪽 토출구·오른쪽 입관 → 헤더의 볼트 플랜지 → 노즐 → 코일 바깥 → 하부 수조. 위쪽 토출관은 코일 입출구에 붙지 않고, 코일 위 살수 헤더까지 이어집니다. 대부분 재순환하고 일부만 증발합니다.
공기 길 하부 흡입구 → 코일과 살수 구간 → 비산방지기 → 상부 팬. 대표 향류 배열이며 제품에 따라 통풍·배관 배치가 다를 수 있습니다.
온도와 색상 붉은 유입관은 따뜻한 공정 유체, 푸른 복귀관은 식은 공정 유체입니다. 코일의 붉은색 → 푸른색은 관 안의 유체가 식는 과정을 나타냅니다. 색은 상대적인 온도 차이를 설명하며 실제 유체의 색이나 특정 온도값을 뜻하지 않습니다.
관 안과 밖 파란 점선은 공기의 유입·배출 방향입니다. 청록색 배관은 수조·살수 펌프·헤더를 연결하는 별도 살수 회로이며 공정 유체의 온도 색상과 구분합니다. 코일 안의 공정 유체와 코일 밖의 살수수는 관벽으로 분리됩니다.
밀폐형 코일 확대 · 관 안과 관 밖 · 관벽과 부품 표시 사진 확대
그림을 좌우로 밀어 보세요. 다시 누르면 접힙니다.

관 안을 보여 주려고 일부 관벽을 가상으로 절개했습니다. 실제 운전 중에는 코일이 밀폐되어 있으며, 붉은색은 공정 유체를 구분하는 표시입니다. 살수수는 관 바깥에 흐르고 일부가 증발합니다. 펌프와 두 회로의 전체 연결 보기 →

밀폐형이라고 물 손실이나 수처리가 없어지는 것은 아닙니다. 외기에 열린 살수수 회로에는 보충수·블로다운·미생물 관리가 여전히 필요합니다. 공정 회로도 유체와 재질에 맞게 관리합니다. 일부 장비는 낮은 외기 조건에서 살수 없이 건식 운전이 가능하지만 모든 장비가 모든 부하에서 그렇게 운전할 수 있는 것은 아닙니다. [9][14]
유인통풍과 압입통풍 · 접촉부의 앞뒤에 놓이는 팬
팬이 공기를 끌어내는 방식과 밀어 넣는 방식

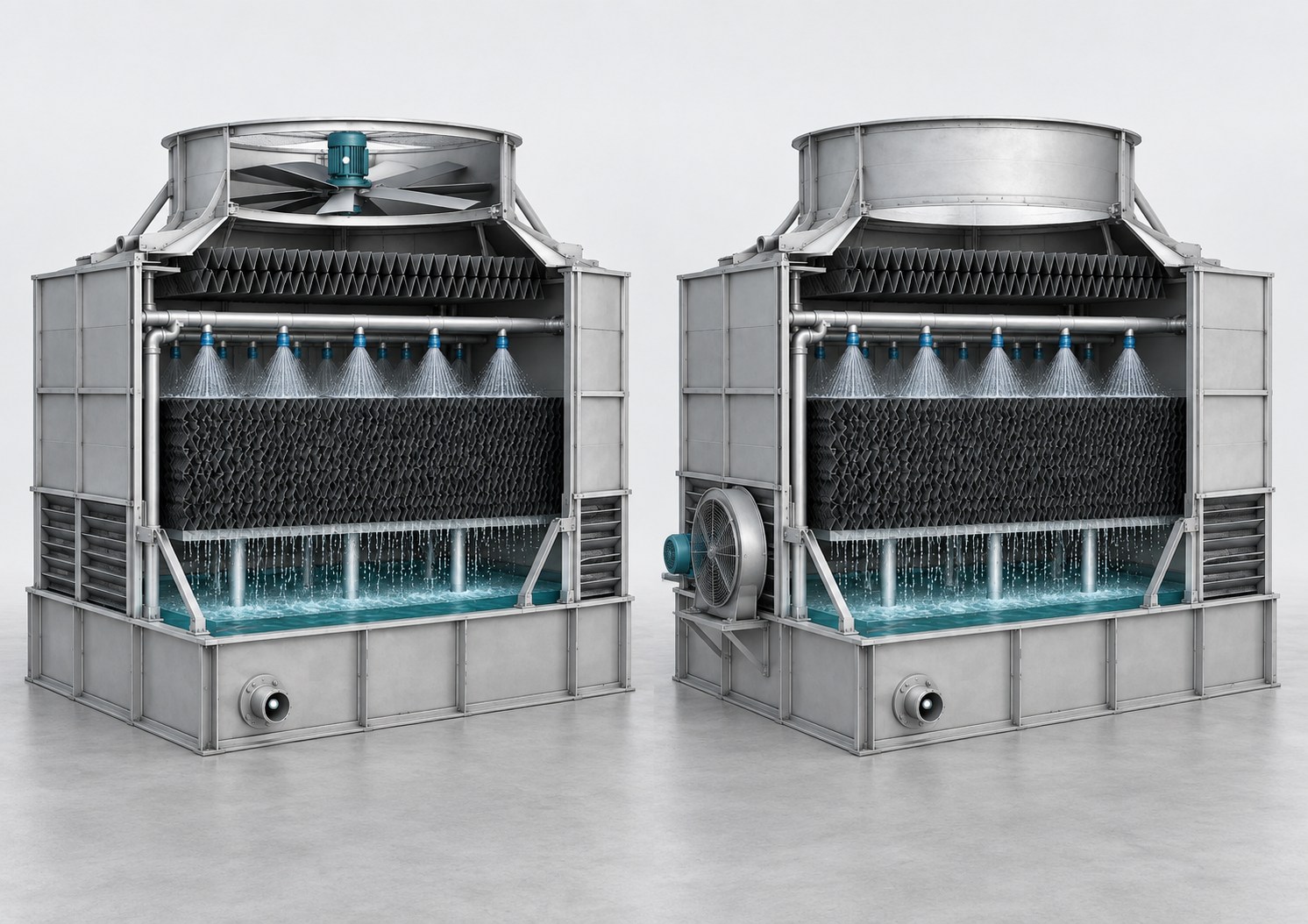

유인통풍과 압입통풍의 팬 배치

팬 위치가 달라 공기를 끌어당기거나 밀어 넣는 지점이 달라집니다. 실제 팬 위치와 내부 배치는 제품별로 다릅니다.
교육용 생성 이미지 · 특정 제품의 실제 촬영 사진은 아닙니다.유인통풍 팬은 접촉부를 지난 습한 배출 공기를 다루고, 압입통풍 팬은 주로 들어가는 외기를 다룹니다. 실제 풍량은 팬 종류·회전수·통로 저항과 주변 배치에 따라 달라집니다. 팬 위치나 외형의 크기만으로 성능 우열을 단정하지 않습니다. [9][15]
형식별 구조와 흐름 · 건식·하이브리드까지 더 보기
향류·직교류와 개방·밀폐를 나누어 보세요
공기 방향과 물 접촉 방식은 서로 다른 분류입니다. 물이 빨강에서 파랑으로 바뀌는 표시는 상대적인 냉각입니다. 증발로 빠진 물과 냉각되어 돌아가는 물은 같은 양이 아닙니다.
형식별 구조와 흐름
01개방 향류형

- 안에 무엇이 있나요?
- 살수부 아래 충전재, 그 아래 수조가 있으며 공기는 하부로 들어옵니다.
- 어떤 경로로 움직이나요?
- 물은 위에서 아래로, 공기는 아래에서 위로 만나 흐릅니다.
- 다른 형식과 무엇이 다른가요?
- 비산방지기는 운반되는 물방울을 줄입니다. 공기에 포함된 수증기를 전부 걸러내는 장치가 아닙니다.
02개방 직교류형

- 안에 무엇이 있나요?
- 측면 공기 유입과 넓은 충전재 면, 상부 분배 수조 또는 살수부를 사용합니다.
- 어떤 경로로 움직이나요?
- 물은 아래로, 공기는 충전재를 옆으로 통과합니다.
- 다른 형식과 무엇이 다른가요?
- 향류 그림에서 색이나 화살표만 바꾸는 것으로는 부족합니다. 직교류는 충전재와 공기 집합 공간의 배치가 달라집니다.
03밀폐형 증발식

- 안에 무엇이 있나요?
- 공정 유체는 밀폐 코일 안, 별도의 살수는 코일 밖을 흐릅니다.
- 어떤 경로로 움직이나요?
- 공정 유체 → 코일벽 → 살수·공기 → 외기.
- 다른 형식과 무엇이 다른가요?
- 공정 유체가 외기와 직접 접촉하지 않더라도 외부 살수 계통에는 증발 손실과 수질 관리가 있습니다.

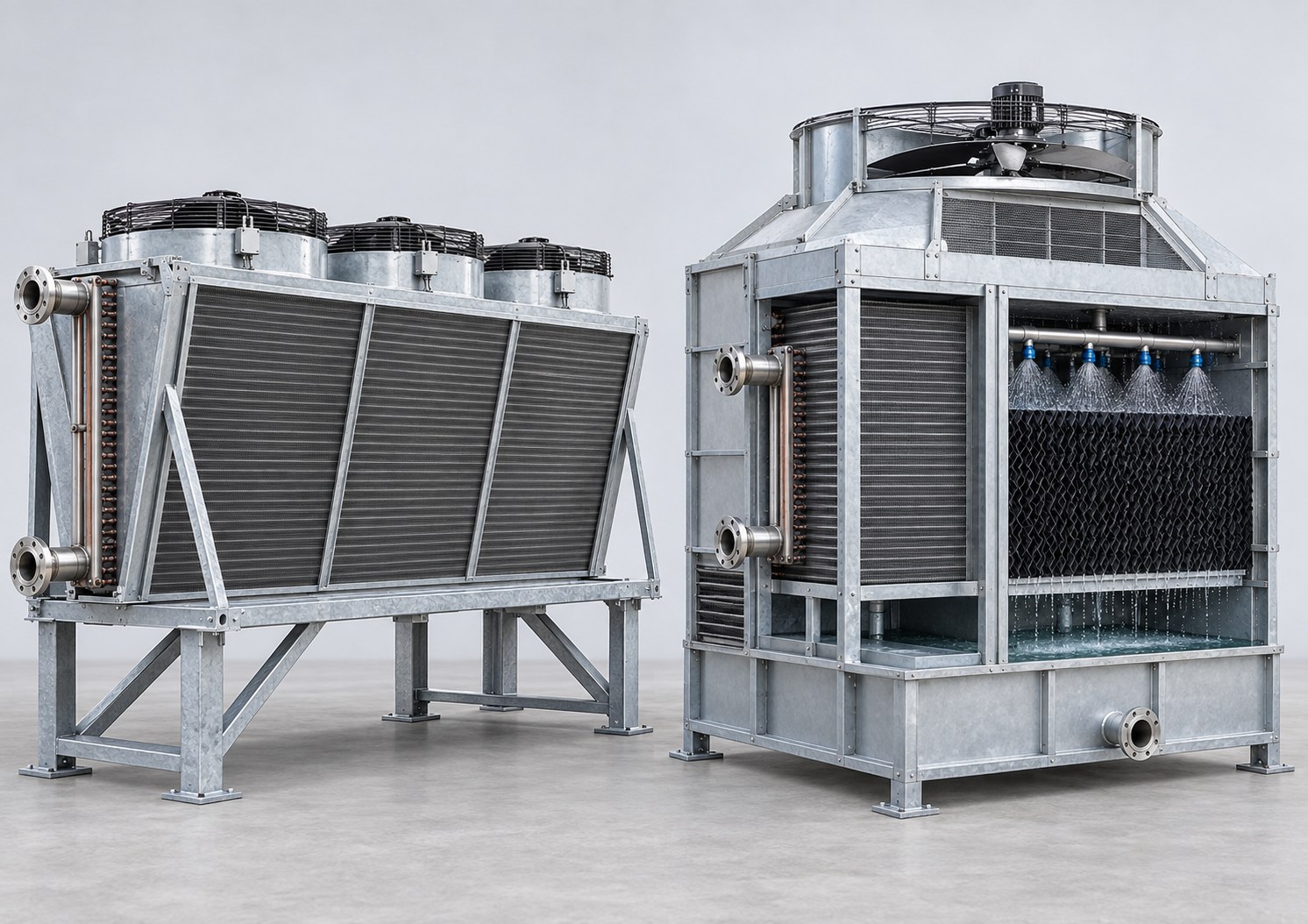

04건식 냉각기·하이브리드

- 안에 무엇이 있나요?
- 건식은 핀·관 열교환기에 공기를 통과시키며, 하이브리드는 건식·습식 구간을 조합합니다.
- 어떤 경로로 움직이나요?
- 코일 안 유체의 열 → 금속관·핀 → 공기.
- 다른 형식과 무엇이 다른가요?
- 건식에서는 일반적인 개방 냉각탑의 살수·충전재·수조가 필수인 것은 아닙니다.
